III Расчет цикла пту с регенеративным отбором пара

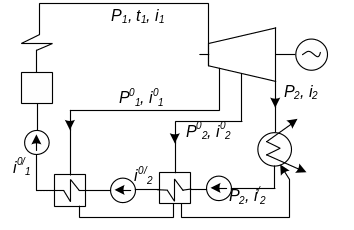

Рисунок 4
На рис 4 показаны подогреватели смешивающего типа. Считаем что вода подогревается до температуры конденсата греющего пара. Работу насосов не учитываем. Параметры точек сводим в таблицу 6.
Таблица 6
Параметры |
Обозначение точек |
|||||
1 |
01 |
011 |
02 |
021 |
21 |
|
Давление Р, МПа |
10 |
0,6 |
0,6 |
0,115 |
0,115 |
0,004 |
Удельный объем V, м3/кг |
0,03337 |
0,3072 |
0,001101 |
1,316 |
0,001046 |
0,001004 |
Температура t, 0С |
510 |
158,9 |
158,9 |
103,6 |
103,6 |
28,96 |
Удельная энтальпия i, кДж/кг |
3399 |
2700 |
670,5 |
2424 |
434,1 |
121,4 |
Удельная энтропия S, кДж/(кг*К) |
6,63 |
6,63 |
1,931 |
6,63 |
1,347 |
0,4226 |
Степень сухости Х |
- |
0,973 |
0 |
0,8856 |
0 |
0 |
Для отбираемого
пара
определяются
из теплового баланса подогревателей.
Баланс первого подогревателя (рис. 4)
Баланс второго подогревателя (рис. 4)
,
Откуда
=0,104;
=0,109;
Рисунок 5
На рис. 5 показаны подогреватели поверхностного типа. Считаем, что вода нагревается до температуры конденсата греющего пара. Работу насосов не учитываем. Баланс первого подогревателя (рис. 5)
Баланс второго подогревателя (рис. 5)
,
Откуда
=0,116;
=0,265;
Данные расчетов сведены в таблицу 7
Таблица 7
Показатели |
Расчетные формулы |
Размерность |
Цифровое значение |
Теоретическая работа турбины |
lТ = i1 – i2 - 1(i01 - i2) - 2(i02 - i2) |
кДж/кг |
1068,64 |
Подведенное тепло |
q1 = i1 – i10/ |
кДж/кг |
2728,5 |
Отведенное тепло |
q2 = (1-1-2)(i2 – i2/) |
кДж/кг |
1299,65 |
Термический КПД цикла с регенерацией |
Т = lТ / q1 |
- |
0,392 |
Удельный расход пара |
d0 = 3600/ lТ |
кг/(кВт∙ч) |
3,37 |
Часовой расход пара (теоретический) |
D0 = d0 ∙ N |
кг/ч |
337 |
Экономия, полученная в результате введения регенеративного подогрева |
(Т - бруст)/ бруст |
% |
31 |
КПД установки брутто |
бруст = Т 0i m ПГ ПП Г |
- |
0,315 |
Удельный расход пара на выработку электроэнергии |
dЭ = 3600 / (lТ 0i m Г) |
кг/(кВт∙ч) |
3,54 |
Часовой расход пара |
DЭ = dЭ N |
кг/ч |
354 |
Часовой расход топлива |
ВЭ = 3600N / бруст Qусл |
кг/ч |
39,005 |
Удельный расход топлива |
bЭ = ВЭ / N |
кг/(кВт∙ч) |
0,39 |
