5.Построение теней с использованием метода обратного луча .

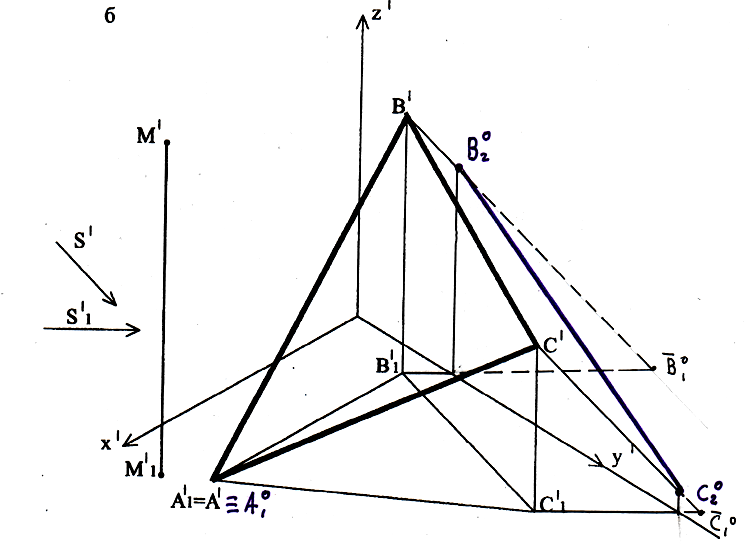

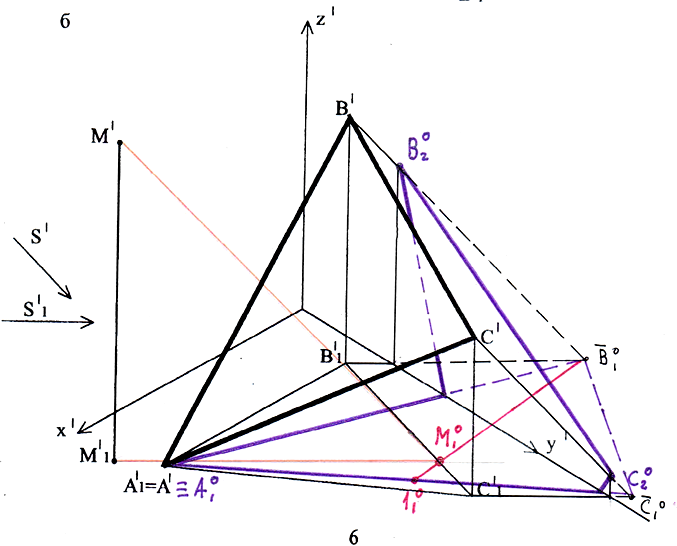

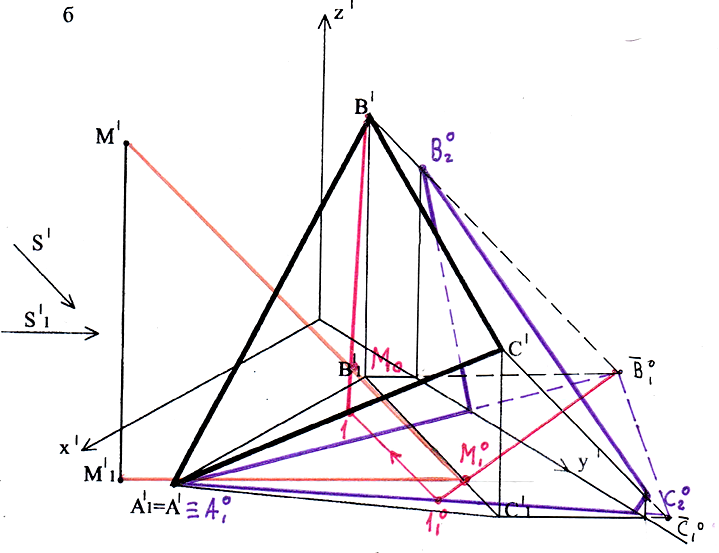

Способ обратных лучей. Применяется для построения падающих теней от одного объекта на другой. Сначала строят падающие тени от этих объектов на одну плоскость и определяют точки пересечения контуров падающих теней. Они представляют собой совпавшие тени двух точек этих объектов, лежащих на одном световом луче. Через эти точки проводят лучи, направление которых противоположно световым лучам до пересечения с линией,давшей тень. Первую точку не определяют.

6.Использование способа вспомогательного проецирования луча при построении теней фигуры.

Способ зеркального луча

В этом случае проекции лучей следует проводить как в основном направлении, так и в направлении, симметричном основному.

7. Метод лучевых сечений при построении тени на наклонную плоскость.

Способ лучевых сечений. Сущность способа: строится сечение поверхности "А" лучевой плоскостью "а", к линии этого сечения проводятся касательно прямые, параллельно лучу. Полученные точки касания будут принадлежать контуру собственной тени поверхности. Продолжая эти лучи дальше до встречи с линией пересечения той же плоскости "а" со второй поверхностью "В", находим точки , принадлежащие контуру падающей тени на поверхности "В". Повторяя эту операцию необходимое количество раз и соединив соответствующие точки, получим контуры собственной и падающей теней.

8.Построение теней с использованием метода вспомогательных экранов.

Способ вспомогательных экранов. Способ применяется для построения падающих теней на поверхностях, имеюших каркасы из прямых или окружностей. В качестве вспомогательных скущих плоскостей используют горизонтальные, фронтальные и биссекторные плоскости, а также цилиндрические поверхности, на которых строят вспомогательные тени.

Вначале выбирают положение вспомогательных плоскостей-посредников, называемых "экранами", так, чтобы они пересекали заданную поверхность по прямым или окружностям. Затем строят падающую тень на экран и на линии сечения отмечают точки, принадлежащие контуру падающей тени заданной поверхности.
