6. Висячие покрытия

Гибкая нить является основным элементом большинства ви­сячих конструкций прини­мает очертание, единственно возможное при нагрузке

Два или три семейства гибких нитей, будучи соединены между собой в точках пересечения (узлах), обра­зуют сетку, обычно называемую тро­совой (или канатной).

Мембрана имеет много общего с сеткой. Ее можно представить в виде сетки с нитями, столь широкими и плотно сомкнутыми, что просвет меж­ду ними закрылись Однако в отличие от сетки «сплошность» мембраны по­зволяет ей оказывать некоторое сопро­тивление сдвигу.

Монтаж висячих покрытий сравни­тельно несложен, их основные несущие элементы (канаты) имеют малые транс­портные габариты. Однако главным достоинством висячих покрытий яв­ляется легкость. При этом возникают проблемы маленький вес конструкции приводит к необходимости стабилизации 1) один из наиболее простых способов стабилизации сводится к искусственному утяжелению покрытия путем укладки на канаты бетонных кровельных панелей (струна) 2) придать элементу очертание веревочной кривой до монтажа (жесткая нить)

струна. Это — сильно на­тянутая на упоры стальная нить, ко­торая работает на поперечную нагруз­ку, провисая по мере своих упругих удлинений. Струнные системы исполь­зуют для сравнительно небольших (20...40 м) пролетов при параллель­ном, радиальном и перекрестном распо­ложении струн.

Жесткая нить — это длинный стер­жень, которому при изготовлении при­дано очертание веревочной кривой от постоянной нагрузки.

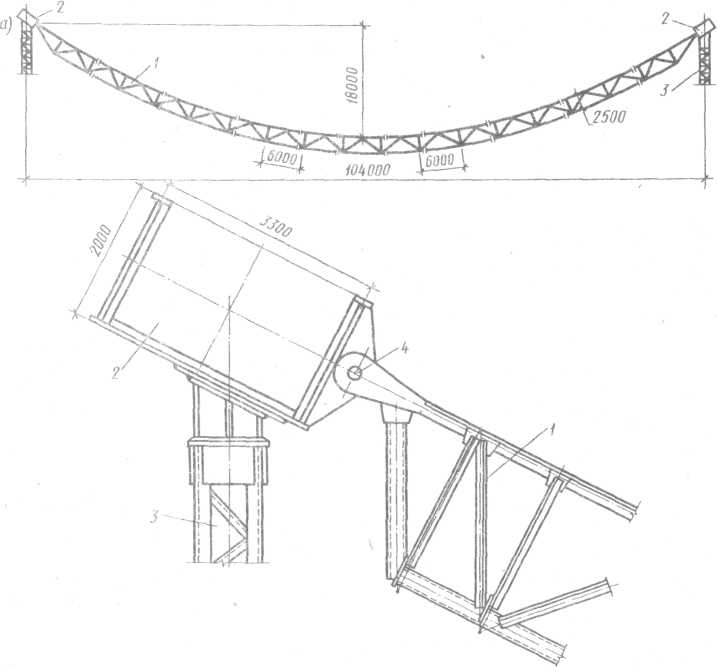

Вантовая ферма- ее можно назвать модификацией жесткой нити, в которой появляется два пояса и возможность введения шарниров что превращает ее структуру в цепь с жесткими звеньями.

Область применения вантовых конструкций

Применяются в большепролетных сооружениях спортивного и общественного назначения. Примеры спортзал «Динамо» в Москве (вантовые фермы), гимнасти­ческий зал и спортивная арена Олим­пийских игр 1988 г. в Сеуле.

7.Конструкции пром.Зд.:

1.несущий остов, 2. ограждающие констр.

1. несущий остов состоит из фундаментов, колон, стропильные балки и фермы, плит покрытий и кровельные ограждения, подкрановых балок. Несущий остов здания — это комби­нация элементов конструкций, обеспе­чивающая его эксплуатационную проч­ность и устойчивость

2. ограждающие констр. включают в себя наруж. и внутренние стены, перегородки, заполнения световых проемов

В практике проектирования при­меняются три конструктивные схемы: каркасная, бескаркасная и с неполным каркасом. промышленные зда­ния выполняются в каркасной кон­структивной схеме она состоит из взаимно свя­занных между собой поперечных рам, образованных колоннами и риге­лями, в качестве которых использу­ются балки, фермы и арки с затяж­ками

Каркасы одноэтажных промышлен­ных зданий могут выполняться в же­лезобетоне, металле и дереве. Сетки колонн одноэтажных каркас­ных зданий массового применения сле­дует назначать размером 6X18, 6X24, 6X30, 6X36, 12X18, 12X24, 12X30 и 12X36 м.

Связи Пространственная жесткость и ус­тойчивость каркасов обеспечиваются струк­турной системой связей. Основными связями, обеспечиваю­щими общую устойчивость простран­ственного каркаса в продольном на­правлении, являются связи между ко­лоннами каркаса. Вертикальные связи раскосного вида работают на рас­тяжение и сжатие и уступают по рас­ходу металла связям крестового вида. Крес­товые связи работают только на рас­тяжение.
