13. Объем контроля и упр-ия нефт-х скважин с шгн и эцн
С
хемы
авт-ии нефт-ой скважины оборудованы
станком качалкой, предусмотрено оснащение
установки блоком упр-ия, инерционным
магнитным выключ-ем, установл-ом на
балансире станка-качалки ЭЦН и монометром
для контроля затрубного дав-ия.
Блок упр-ия состоит из след-х частей:
- силовой части для упр-ия ЭД станка-качалки и защиты его от токов КЗ;
- блок упр-ия и защиты, обеспечи-го формиров-ие сигналов упр-ия, контроль состояния оборуд-ия и формир-ие сигналов аварийного откл-ия;
- первичного преобр-ля дав-ия для формир-ия аварийного сигнала при повышении или понижении дав-ия в выкидном трубопроводе.
Измер-ые и контролируемые параметры, выполн-ые функции (ЭЦН): изм-ие дебита по жид-ти, отк-ие и вкл-ие насоса, изм-ие дав-ия в выкидной линии, защита установки и выкидной линии от недопустимого повышения и понижения дав-ия в выкидной линии, сигнализация понижения дав-ия на приему насоса и повышения темп-ры элеткродвигателя, защита установки ЭЦН от понижения дав-ия на приеме насоса и повыш-ия темп-ры электродвигателя, контроль и защита по нагрузке и напряжения на зажимах трансформатора, контроль сопрот-ия изоляции, сигнализация предельного знач-ий тока.
Измер-ые и контролируемые параметры, выполн-ые функции (ШГН): изм-ие дебита по жид-ти, отк-ие и вкл-ие насоса, изм-ие дав-ия в выкидной линии, защита установки и выкидной линии от недопустимого повышения и понижения дав-ия в выкидной линии, периодич-ая откачка жид-ти малодебитной скважины по местной программе, контроль динамич-го уровня.
В состав автоматики входят: 1. Контроллер и радиомодем, 2. Стационарный динамограф, 3. Стацион-ый эхолот, 4. Устр-во для снятия вттметрограмм, 5. СКЖ, 6. Датчик дав-ия,7. Датчик потока, 8. Датчик контроля доступа.
Сис-ма автоматиз-го контроля позволяет производить анализ и оператив-ый контроль за работой скв-ны, инф-ия с которой по радиоканалу поступает на ДП в виде данных с датчиков динамографа, тока, СКЖ а также идет постоянный контроль за динамическим уровнем, за трубным и буферным дав-ем, датчик потока позволяет контролировать движение потока жид-ти на устье скв-ны.
Ваттметрограмма позволяет визуально отображать мощности потребялемые каждой фазой электродвигателя за один цикл работы скв-ны. Это исп-ся для защиты станка-качалки от внештатных ситуаций: обрыв или перекос фаз, КЗ, увел-ие или уменьшение нагрузок вследствие обрыва колонны штанг, позволяет проводить анализ и контроль тяжелого состояния редуктора, установив предельные параметры величины силы тока задается программа на отк-ие ЭД станка-качалки с сооб-ем о причине аварии.
Эхограмма нужна для вычислений динамич-го уровня, данные поступают с эхолота на контроллер и могут исп-ся для автом-го откл-ия скв-ны при достижении мин уровня в жид-ти в затрубном пространстве.
Сис-ма оборудована контролем доступа на станцию упр-ия на случай несанкционир-го доступа с подачей аварийного сигнала на ДП. С момента открывания двери сис-мы упр-ия до момента поступления сигнала на ЭВМ проходит 30 сек.
14. АВТ-ЦИЯ ГЗУ

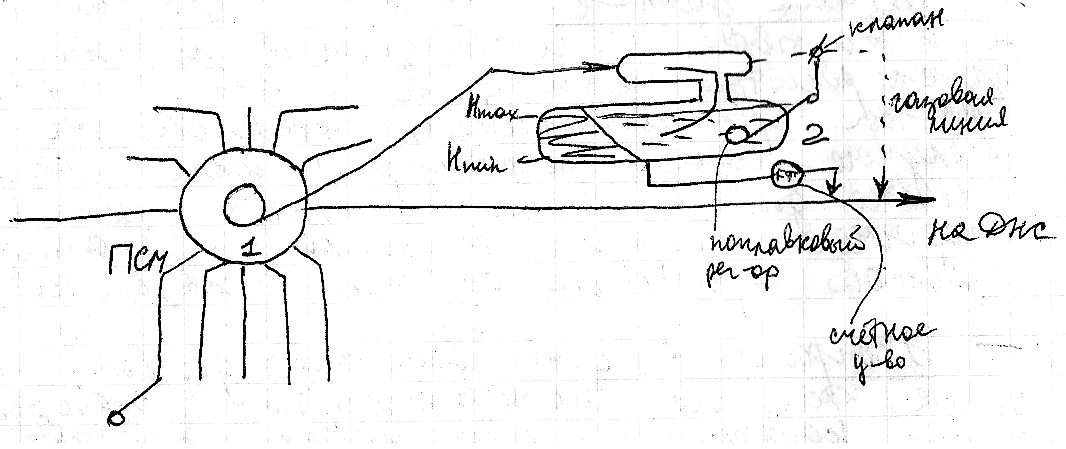

ГЗУ имеет след-ие функц-ые узлы:
1. Блок переключения (ПСМ-переключатель скважинный многоходовой), кот. по зад-ой программе подкл-ет каждую скв-ну к измерит-му блоку.
2. Измер-ый блок, состоит из сепаратора и измерит-го устр-ва.
3. Блок автоматики и упр-ия, осущес-ий упр-ие перекл-ем скв-н на изм-ие и учет работы измерит-го устр-ва, автом-ая защита ГЗУ при авар-ых режимах (БМА).
АГЗУ предназначена для измер-ия производ-ти (дебита) каждой в отдельн-ти из подключенных к ней группы нефт-х скважин. Программа изм-ия дебита скв-ин задается через заданные пром-ки времени, реле вкл-ет гидропривод и скв-на подкл-ся к измерит-лю. Дебит изм-ют путем кратковр-го пропуска жидкости, кот. накаплив-ся в нижней части емкости сепаратора. Накопление жид-ти в нижнем сосуде сепаратора до заданного уровня Нмах и выпуска до нижнего уровня Нмин осущ-ся при помощи поплавкового регулятор. Всплывание поплавка регулятора до Нмах приводит к закрытию газовой линии. Вследствие чего дав-ие в сепараторе повыш-ся и жид-ть продавлив-ся из сепаратора через турбинный счетчик. При достижении поплавком Нмин откр-ся клапан, дав-ие выравн-ся и продавка жид-ти прекращ-ся. Время накопления жид-ти и число имп-х пропусков зав-ит от дебита скв-ны. Дебит каждой скв-ны опр-ют регистр-ей объемов жид-ти, прошедшей через счетчик на индивид-ом счетчике имп-ов в БМА.
Измеряемые и контр-ые параметры, выполняемые фун-ции:
изм-ие дебита скв-ны, изм-ие обводненности нефти, изм-ие дав-ия в вых-ом коллекторе, сигнализ-ция пред-х отклон-ий дав-ия на выходе, упр-ие ПСМ, код ПСМ, контроль темп-ры, упр-ие нагревателями блоков АГЗУ (5 град), упр-ие вентиляторами технол-го блока, контроль загазов-ти в технол-ом помещении, сигнализация несанкционир-го доступа или открытия дверей в помещении технол-го блока.
