5 Розрахунок валів редуктора на міцність,

жорсткість та стійкість

5.1 Вибір матеріалу валів та розрахунок допустимих напружень

Початкові дані:

Сили, які діють в зачепленні:

Колова сила Ft 11496,24 Н

Радіальна сила Fr 4266,65 Н

Осьова сила Fa 11496,24 Н

Коефіцієнт перенавантаження:

Обертовий момент на валу:

Допустиме навантаження на консолі тихохідного вала:

При розрахунку вала напрямок Fr приймаємо протилежним напрямку Ft, оскільки при цьому збільшується згинаючий момент в перерізі 1-1. Для розрахунку підшипників визначаємо також опорні реакції RA та RB.

В вертикальній площині з умови знаходимо опорні реакції :

Знак плюс означає, що спрямована вiрно.

З умови знаходимо опорну реакцію :

Знак плюс означає, що спрямована вiрно.

Перевірка:

В горизонтальній площині з умови знаходимо опорні

реакції :

Знак мінус означає, що спрямована в протилежну сторону .

Перевірка:

Для підшипників сумарні опорні реакції:

Згинаючі моменти в небезпечних перерізах

В вертикальній площині:

В горизонтальній площині:

Сумарний згинаючий момент:

343,86

741,59

436,8

977,18

860,67

343,86

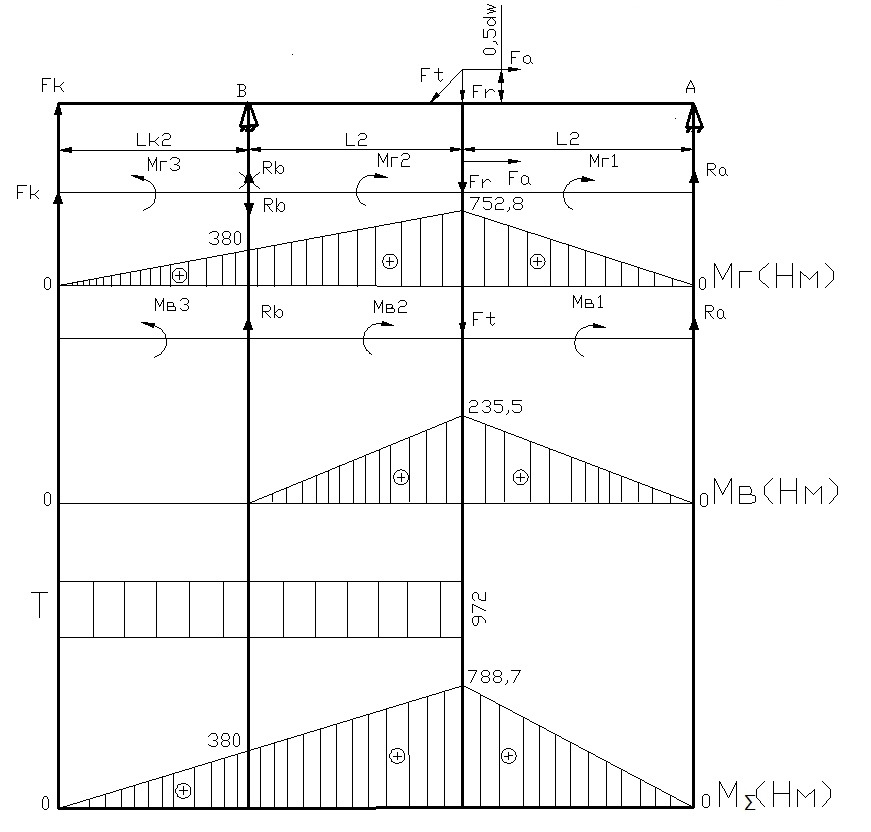

Рисунок 5.1 - Схема навантаженя валу

Вибір матеріала

Матеріал тихохідного вала – 40ХН

Твердість HB – 200

Границя міцності

Границя плинності

Границя плинності при сдвигу

Границя витривалості

Границя витривалості при крученні

Допустимі напруження на згин та кручення

5.2 Розрахунок вала за умов фактичного навантаження

Фактичне навантаження визначається епюрами моментів згину та крутних моментів.

Розрахунковий сумарний момент згину у перерізі, Нм

Зведений момент - , що враховує навантаження на ланках вала, де одночасно діє момент згину – МЗГ та круглий момент Т, Нм.

де , - моменти згину від дії складових навантажень у вертикальній та горизонтальній площині.

Коефіцієнти чутливості матеріалу вала до асиметрії циклу напружень

Розрахунковий діаметр вала у перерізах, де діє

Якщо у перерізі діє тільки крутний момент, то

5.3 Проектування валу

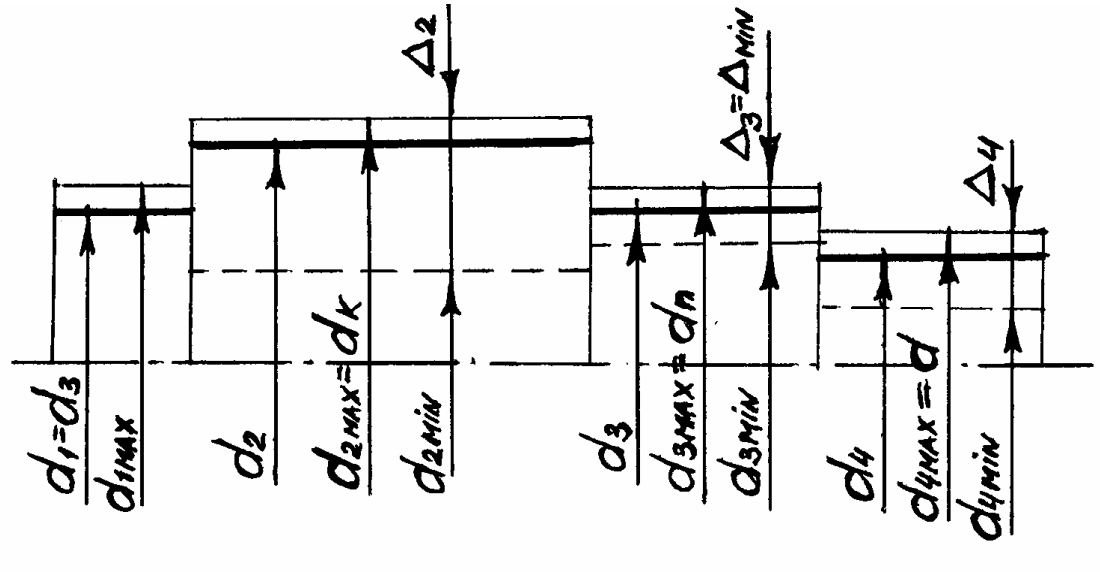

Рисунок 5.2 – До проектування діаметрів вала у перерізах, де діють навантаження

Діаметр у критичному перерізі в межах між визначають з урахуванням: нормального ряду чисел та узгодження з внутрішнім діаметром кілець підшипників, якщо переріз припадає на опору.

6 Перевірочний розрахунок підшипників

Початкові дані :

Сили:

Колова сила Ft 11496,24 Н

Радіальна сила Fr 4266,65 Н

Осьова сила Fa 11496,24 Н

Kонсольна сила FKT 3907,48 H

Підшипник №211 d = 55 мм

D = 100 мм В = 21 мм С = 43600 Н Сo = 25000 Н

Необхідна динамічна вантажопідйомність підшипників:

де n – частота обертання вала, с-1;

Lh – необхідний ресурс роботи підшипника;

Р – еквівалентне статичне навантаження, Н;

де Х – коефіцієнт, який враховує небезпечну дію радіального навантаження;

Y – коефіцієнт, який враховує небезпечну дію осьового навантаження;

Kδ – коефіцієнт безпеки, Kδ=1,5.

Тихохідний вал:

Підшипник №211 радіально-кульковий однорядний.

де Fa=RВГ=19156,24

Перевіряємо придатність вибраного підшипника за умовою .

Отже вибраний пiдшипник задовольняє вимогам.
