1 Енергосиловий та кінематичний

РОЗРАХУНКИ ПАРАМЕТРІВ ПРИВОДА

1.1 Визначення потрібної потужності і вибір електродвигуна

При довгостроковому постійному або незначному змінному навантаженні, яке притаманне компресорам, конвеєрам, транспортерам та іншим механізмам, розрахункова потужність електродвигуна Р₁, кВт привода визначається через потужність на вихідному валу привода Р₃, кВт.

Початкові дані:

• Потужність на вихідному валу, кВт P₃=12,0

• Швидкість обертання вихідного валу, об/хв. n₃=120

• Кількість змін за добу 1

• Режим навантаження Л

• Можливі перевантаження, % 180

• Строк служби, тис. год 12

• На веденому валу привода шестерня діаметром, мм 90

За вхідними даними вибираємо двигун:

Тип двигуна 160S4/1465/1,4

Швидкість обертання вала двигуна n₁=1456 об/хв

Номінальна потужність двигуна P_ном= 15,0 кВт

1.2 Визначення потужності на валах

де = 0,94 – ККД клинопасової передачі;

= 0,96 – ККД зубчастої циліндричної передачі.

Обираємо електродвигун ближчої меншої по ряду потужності Р_д, з синхронною частотою обертання n_д^с = 1500 хв^-1, у порівнянні з розрахунковою Р΄_д, якщо перевантаження не перевищує 12%.

Обираємо двигун 160S4/1465/1,4 з потужністю двигуна Р΄_д 15 кВт

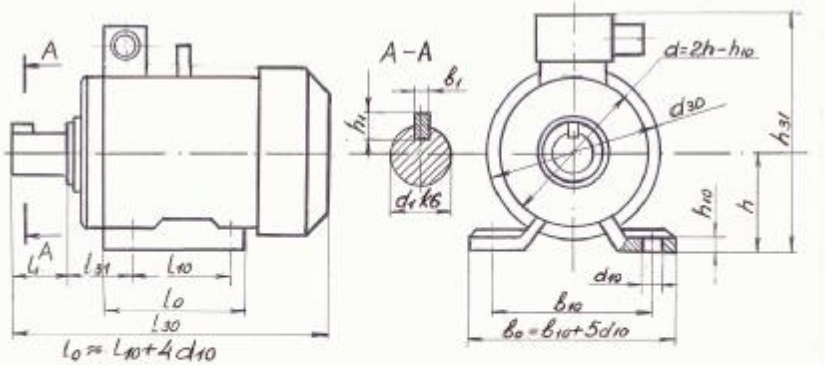

Рисунок 1.1. – Ескіз електродвигуна виконання ІМ 1081 160S4/1465/1,4

1.3 Визначення швидкості обертання валів

де = 2,5 – передаточне число клинопасової передачі.

5 – передаточне число зубчастої передачі.

1.4 Визначення обертових моментів привода

Ресурс роботи привода:

1.5 Підсумкові дані розрахунку

Параметри визначеного для привода електродвигуна:

Тип – 4А 160S4

Потужність Р_ном – 15 кВт

Частота обертання n₁– 1465 хв^-1

Енергосилові та кінематичні характеристики привода (табл. 1)

Таблиця 1 – Параметри привода

№	Потужність, кВт	Частота обертання, хв-1	Обертовий момент, Нм	η	U
1	13,29	1465	86,63	0,94	2,5
2	12,49	586	203,58
				0,96	5
3	11,99	117,18	977,18
