17.Перепады. Конструкции и расчет.

Перепады относятся к сопрягающим сооружениям. Применяются при уклонах i>0,25. Они имеют входную, транзитную(ступени) и выходную часть.

Вход перепада проектируют как незатопленный водослив с широким порогом. Сопряжение выполняют по типу раструбов или обратных стенок.

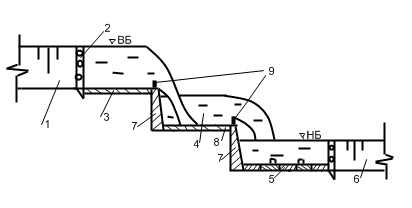

1 -водоподводящий канал, 2-зуб из каменной наброски, 3- понур, 4-ступень перепада, 5-рисберма, 6- водоотводящий канал, 7- вертикальные стенки, 8-водобойная плита, 9-водобойные стенки.

Транзитная часть представляет собой ступень или ряд ступеней, каждая из которых образована вертикальной стенкой(7), боковыми стенками и водобойной плитой(8).

Размеры ступеней определяются гидравлическим расчетом: длиной отлета падающей струи и длиной гидравлического прыжка. l_ст=l_пр+l_отл.

Конструкция ступеней должна обеспечивать гашение гидравлического прыжка. Для этого на ступени предусматривают водобойные стенки(9).Водобойные стенки обеспечивают гашение кинетической энергии в пределах расчетной ступени.

Выходная часть предусматривает крепление дна и откосов водоотводящего канала(6).

2 0. Метод линейно контурной фильтрации (ЛКФ).Впервые этот метод был предложен русскими инженерами-гидро­техниками. Была предложена зависимость по определению длинны развёрнутого контура сооружения:

_L=CH, где С- эмпирический коэфф., зависящий от рода грунта; Н- геометрический напор _.

_{Для обеспечения устойчивости ГТС и фильтрац. прочности грунтов основания необходимо соблюдение условия:L≥Lфакт}

_{Lфакт-длинна элементов подземного контура.}

22. метод коэф. Сопротивлений.Наиболее часто в практичводохоз строительства применяют метод коэф сопротивлений, Чугаева в соотв с чем движ фильтрационных вод рассм как движение воды напорной трубе диаметром опред глубиной активной зоны фильтрации (Такт) Глубину активной зоны принимаем по специальным таблицам и зависит от отнашенияl₀/S_0, где L₀ – проекция водонепрониц части (панура, водобоя) на горизонтальную ось, Sо – проекция водонепрониц части на вертикальную ось. Подземный панур выдел 3 типовых участка: -вход (выход); - уступ (шпунт); - горизонтальный участок. Для каждого из типовых участков по эмпирическим функциям опредклэфсопротивленƺ_вх, ƺ_вых, ƺ_{шпунта(уступа),} ƺ_{по длине}

Потери напора на каждом типовом участке опред из условия:

ƺ_вх + ƺ_вых, + ƺ_{шпунта) +} ƺ_исп.
