2. Основное оборудование кс.

Компрессорные станции предназначены для перекачки газа. Кроме того на КС производится очистка газа от жидких и твердых примесей, а также его осушка.

Основные объекты компрессорной станции:

- Узел приема и запуска очистных и диагностических снарядов,

- Пылеуловители,

- Узел охлаждения,

- Компрессорный цех,

Основные объекты КС, как правило, проектируют в блочно-комплектном исполнении. КС оборудуют центробежными и поршневыми нагнетателями с приводом от газотурбинных установок или электродвигателей. В настоящее время газотурбинным приводом оснащено более 80 % всех КС, а электроприводом — около 20 %.

Для обеспечения их нормальной работы сооружают объекты вспомогательного назначения: системы водоснабжения, электроснабжения, вентиляции, маслоснабжения и т.д.

Билет 5.

1. Компоновка насосного цеха.

Насосный цех: основной и подпорной насосных.

В качестве основного оборудования в насосном цехе используются магистральные насосы типа НМ с приводом электродвигателя.

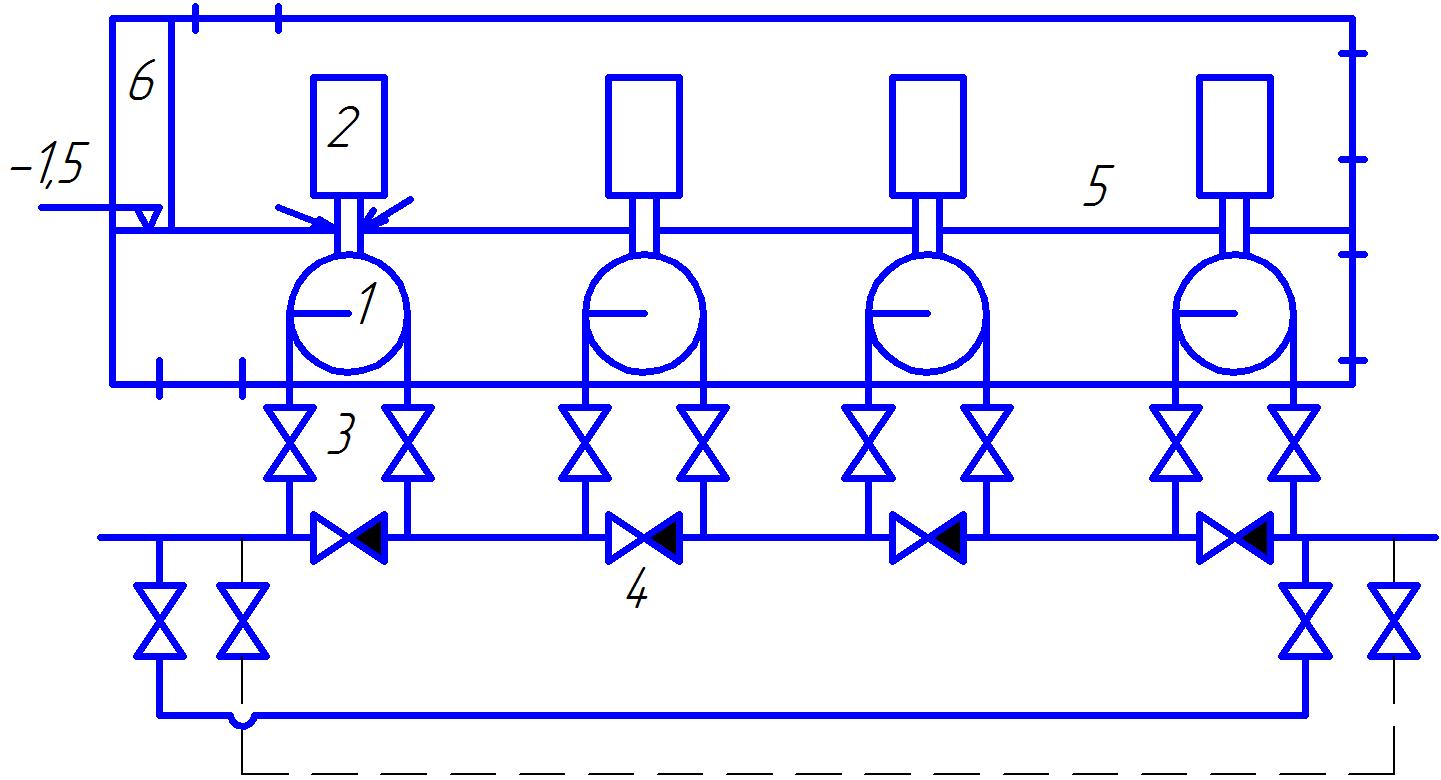

1 – Центробежный насос;

2 – электропривод,

3 – Задвижка;

4 – Обратный клапан;

5 – брандмауэрная стенка;

6 – Зона расположения объектов системы маслоснабжения (-1,5 метра); Предусмотрен специальный канал для расположения 4 трубопроводов:

-подводящий тр/пр системы маслоснабжения;

-отводящий тр/пр системы маслоснабжения;

-тр/пр системы разгрузки уплотнений;

-тр/пр системы сбора утечек.

Главное требование при компоновки НЦ - обеспечение нормальной работы основного и вспомогательного оборудования при наименьших размерах цеха. А также, должно быть обеспечено выполнение ремонтных работ без остановки перекачки и нормальные санитарно-гигиенические условия для персонала.

В зависимости от типа применяемого двигателя существует две схемы компоновки НЦ: однозальная (взрывозащищенное исполнение эл/дв-ля) и двухзальная (не взрывозащищенное). Менее экономически эффективны – первые.

Для предотвращения проникновения нефтяных паров из насосного зала в электрозал соединение насосов и двигателей осуществляют через специальное отверстие в герметизирующей камере фрамуги разделительной (брандмауэрной) огнестойкой стенки. К этому отверстию в камере по специальной системе приточно-принудительной вентиляции подают чистый воздух для создания упругой пневмозащиты между залами. Давление 25-30 мм водяного столба, расход 25 м³/час. Эта система НА работает постоянно (ведется перекачка насосом или он в резерве)

Существует два способа прокладки трубопровода внутри НЦ:

- в специальном канале (Д_у<500 мм);

- безканальная (Д_у>500 мм).

Задвижки, обратные клапаны могут быть установлены снаружи здания. Обратные клапана устанавливаются в спец. колодцах.

Трап для обслуживания задвижек изготавливается из решетчатого материала и устанавливается на спец. опорах, с двух сторон – лестница.

Здание НЦ – каркасное из огнестойких материалов, с окнами и дверьми, открывающимися наружу для обеспечения естественной вентиляции.

Также предусмотрена приточно-принудительная вентиляция и установка на крыше здания вытяжных устройств (дефлекторов), работающих за счет разности давлений.

Для монтажа/демонтажа оборудования в залах устанавливаются мостовые краны, грузоподъемностью 10 тонн (насосы) и 20 тонн (двигатели).

В обязательном порядке предусматриваются два входа и выхода с противоположных сторон.
