2. Предупреждение и устранение вибраций нс и кс.
В соот-и с основными положениями о причинах и условиях возникновения резонансных вибраций их уменьшение (устранение) м.б. осуществлено путем внедрения мероприятий реализующих 2 разл. принципа:
1) выведение сис-мы из резонансного режима т.е. разнесение частот возмущения и собственных частот сис-мы. М/б реализован 2-мя методами:
а) выделение из области резонанса частот возмущений
- изменение скорости вращения вала,
- перераспределение энергии в спектре возмущения колебаний за счет введения амортизаторов или активных или реактивных гасителей (активные - задвижка, диафрагма; пассивные - буферная емкость, колпак).
б) изменение частот собств. колебаний элементов оборудования за счет изменения их массы и жесткости крепления:
- изм-е жесткости опор,
- установка динамических виброгасителей (пред. собой доп. массу присоединенную в сечении максимальных вибраций),
- установка колец жесткости,
- установка на объекте доп. Масс,
При исп-и первого принципа борьбы с резонанасными вибрациями его реализация любым методом не искл-т возникновение резонансных вибраций в новых на др частотах. Это обуславливается сложностью гармонического состава возмущающих сил и высокой энергетической насыщенностью, насосных и компрессорных цехов разл оборудованием.
2) уменьшение добротности колебательных с/с т.е. введение в с/с элементов обеспечивающих повышенное затухание колебаний на резонирующих частотах. Тоже м/б реализован 2-мя методами:
а) введение в узлы вибрирующих элементов сосредоточенного допол-го демпфирования;
б) введение в узлы вибрирующих элементов распространенного демпфирования.
Демпфирование - исп-е приспособлений для успокоения механических колебания путем поглощения ими (приспособлениями) части энергии с/с.Первый метод реализуется при помощи демпфирующих прокладок и оптимальных с точки зрения демпфирования условий крепления (определяющий момент затяжки хомута). в качестве демпфирующих прокладок исп листовая резина. Второй метод закл в нанесении демпфирующих покрытий на вибрирующие поверхности (БМП-1, брезол) Основным преимуществом второго принципа перед первым явл широкополостность действий, т.е. при изм-е резонирующих частот в широком частотном диапазоне эффект снижения вибрации не изм-ся.
Билет 24.

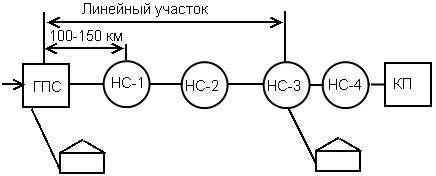

1. Состав и структура сооружений нефтепроводов и нефтепродуктопроводов (при системе перекачке «из насоса в насос»).
- ГПС располагается в начале магистрального т/п и предназначается для приема, хранения и откачки нефти в магистральный т/п. На ГПС обязательно имеется РП, и если т/п работает 350 дней в году, то РП должен вмещать 2-3 суточный запас нефти.
- Промежуточная НС - предназначена для поддержания энергии потока для обеспечения прокачки жидкости до конечного пункта.
- СНЛУ – Станция Начала Линейного Участка (НС-3) – обязательно с РП, рассчитанным на 0.5 – 1.5 сут. запас нефти (ликвидация аварии средней тяжести).
- КП – конечный пункт. Функции: прием, хранение и передача товара потребителю, на НПЗ, перевалка с одного вида транспорта на другой.
