2. Обратные клапана, предохранительные устройства, регулирующие заслонки.
Применяемая на ТП подразделяется на след-е типы:
1 – запорная
2 – регулирующая
3 – предохранительная
4 – предохранительно-запорная
5 – контрольная
6 – монтожная

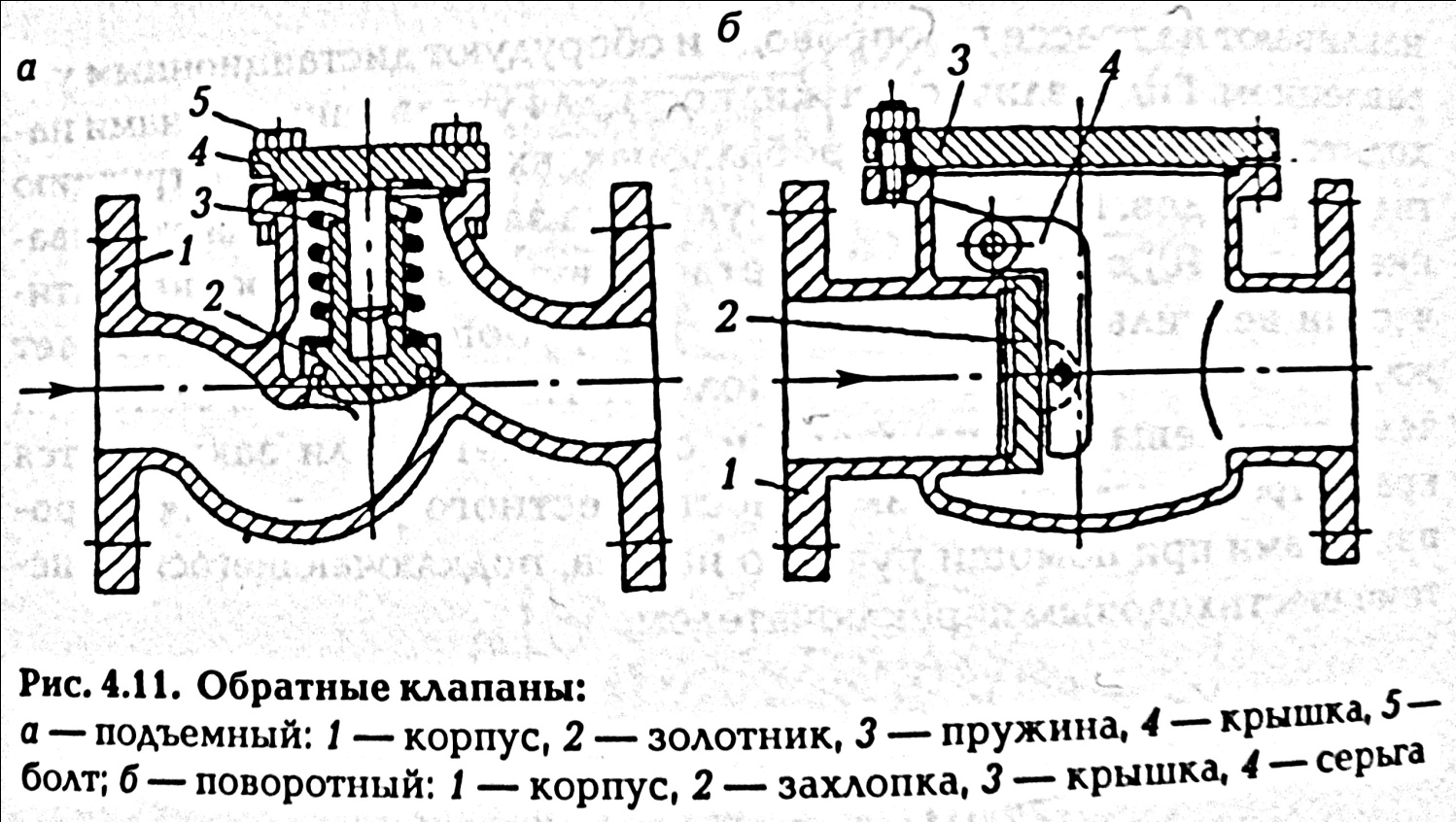

1) Обратные клапаны (предохранительно-запорная арматура) предназначены для предотвращения обратного потока среды в трубопроводе и, тем самым, предупреждения аварии, например при внезапной остановке насоса и т. д. Они являются автоматическим самодействующим предохранительным устройством. Затвор — основной узел обратного клапана. Он пропускает среду в одном направлении и перекрывает ее поток в обратном.
По принципу действия в основном обратные клапаны разделяют на подъемные и поворотные.
Преимущество поворотных клапанов заключается в том. что они имеют меньшее гидравлическое сопротивление. Это очень важно при проектировании больших трубопроводов с применением обратных клапанов.
Подъемные клапаны более просты и надежны. Они могут быть угловыми и проходными, причем для их изготовления можно использовать корпуса вентилей.
На магистральных нефтепроводах чаще всего применяют обратный клапан поворотного типа.
2) Предохранительный клапан (предохранительная арматура) — автоматическое устройство для сброса давления, приводимое в действие статическим давлением, возникающим перед клапаном, и отличающееся быстрым полным подъемом золотника за счет динамического действия выходящей из сопла струи сбрасы&аемой среды. Предохранительные клапаны используют для газов и паров.
Перепускной клапан — автоматическое устройство для сброса давления, приводимое в действие статическим давлением, возникающим перед клапаном, и отличающееся постепенным подъемом золотника пропорционально увеличению давления сверх давления открывания. Перепускные клапаны используют главным образом для жидкостей.
Предохранительно-перепускной клапан — автоматическое устройство, которое можно использовать в качестве либо предохранительного, либо перепускного клапана в зависимости от вида применения. Эти клапаны, как правило, на газах работают как предохранительные, а на жидкостях — как перепускные.
Основные требования к предохранительным клапанам стандартизированы и соблюдаются в законодательном порядке.
Существующие конструкции предохранительных клапанов можно классифицировать по нескольким признакам.
3) Принцип действия регулирующих заслонок (регулирующая арматура), предназначенных для регулирования больших расходов, заключается в изменении их пропускной способности при повороте диска в соответствии с входным сигналом, поступающим от управляющего устройства (управляющей вычислительной машины, автоматического регулятора, панели дистанционного управления и т. п.)
Существующие конструкции заслоночных исполнительных устройств могут быть классифицированы по нескольким признакам.
По форме диска заслонки могут быть с плоским или профильным диском.
По принципу действия заслонки разделяют на регулирующие и запорно-регулнрующие.
По взаимному расположению осей диска и вала заслонки могут быть с соосным расположением осей диска и вала и с несоос-ным.
По конструкции корпуса заслонки разделяют на фланцевые и бесфланцевые (так называемые "вафельные").
По виду применяемого привода заслонки могут быть пневматические, электрические, гидравлические и ручные.
