3.6 Ацп с преобразованием напряжения в частоту
В интегрирующих АЦП входное напряжение преобразуется в интервал времени, который измеряется путем заполнения тактовыми импульсами заданной частоты. Такие АЦП отличаются простотой и хорошим подавлением помех. Аналогичные характеристики могут быть получены при преобразовании напряжения в частоту импульсов с подсчетом последних на заданном интервале времени. По принципу действия и свойствам такой АЦП может быть отнесен к интегрирующим.
Архитектура

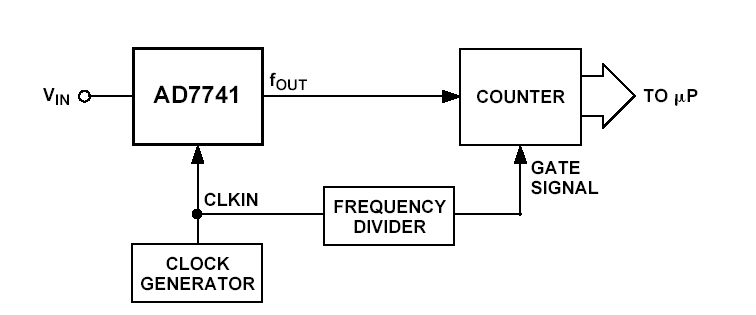

Блок-схема АЦП приведена на рис.3.6.1.
Рис.3.6.1
Здесь преобразователь напряжения в частоту ПНЧ (на рис.3.6.1 это микросхема синхронного преобразователя напряжения в частоту AD7741) формирует на выходе последовательность импульсов, частота fOUT которых пропорциональна входному напряжению. Делитель частоты формирует эталонный временной интервал путем деления частоты импульсов тактового генератора. Счетчик подсчитывает импульсы ПНЧ в течение эталонного интервала и формирует в результате подсчета цифровой код частоты и, следовательно, напряжения (Рис.3.6.2).
Рис.3.6.2
