8.Вихревые расходомеры. Принцип работы

Принцип действия основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела. При введении в трубопровод перпендикулярно потоку неподвижного тела - поочередно, то с одной, то с другой стороны происходит срыв вихрей, которые образуют позади тела обтекания двойную цепочку постепенно рассеивающихся вихрей, создавая так называемую, "Дорожку Кармана". Частота вихреобразования прямо пропорциональна скорости потока (объёмному расходу рабочего газа).

Частота образования вихрей за телом пропорциональна скорости потока. Определение частоты позволяет определить скорость и объемный расход среды. Частота отрыва вихрей прямо пропорциональна скорости потока, т.е его объемному расходу. В месте завихрения скорость потока увеличивается, давление уменьшается.

В вихревых расходомерах определение частоты вихреобразования производиться при помощи двух пьезодатчиков фиксирующих пульсации давления в зоне вихреобразования.

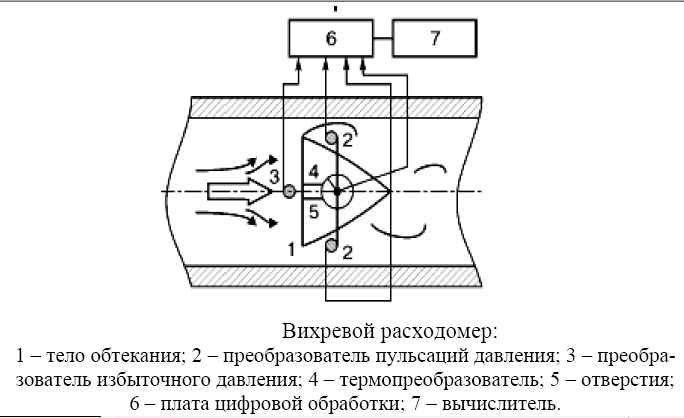

На входе в проточную часть датчика установлено тело обтекания 1.За телом обтекания симметрично расположены два пьезоэлектрических преобразователя пульсации давления 2.При протекании потока газа через проточную часть датчика за телом обтекания образуется вихревая дорожка, частота следования вихрей в которой пропорциональна скорости потока, а следовательно и расходу. В свою очередь, вихреобразование приводит к появлению за телом обтекания пульсаций давления среды. Пульсации давления воспринимаются пьезоэлектрическими преобразователями, сигналы с которых в форме электрических колебаний поступают на плату цифровой обработки, где происходит вычисление объемного расхода т объема газа при рабочих условиях и формирование выходных сигналов по данным параметрам в виде цифрового кода.

Преобразователь избыточного давления 3 тензорезистивного принципа действия размещен перед телом обтекания, он осуществляет преобразование значения избыточного давления потока в трубопроводе в электрический сигнал. Термопреобразователь сопротивления платиновый (ТСП) 4 размещен внутри тела обтекания. Для обеспечения непосредственного контакта ТСП со средой в теле обтекания выполнены отверстия 5.Электрический сигнал термопреобразователя также подвергается цифровой обработке.

П лата цифровой обработки 6, содержащая два микропроцессора, производит обработку сигналов преобразователей пульсации давления, избыточного давления и температуры, в ходе которого обеспечивается фильтрация паразитных составляющих и происходит формирование выходных сигналов многопараметрического датчика по расходу, объему при рабочих условиях, давлению и температуре в виде цифрового кода.

10.Пирометры. Принцип работы

Пирометр — прибор для бесконтактного измерения температуры тел. Принцип действия основан на измерении мощности теплового излучения объекта измерения преимущественно в диапазонах инфракрасного излучения и видимого света.

Пирометры применяют для дистанционного определения температуры объектов в промышленности, быту, на предприятиях, где большое значение приобретает контроль температур на различных технологических этапах производства. Пирометры могут выступать в роли средства безопасного дистанционного измерения температур раскаленных объектов, что делает их незаменимыми для обеспечения должного контроля в случаях, когда физическое взаимодействие с контролируемым объектом невозможно из-за высоких температур. Их можно применять в качестве теплолокаторов (усовершенствованные модели), для определения областей критических температур в различных производственных сферах.

Разновидности приборов:

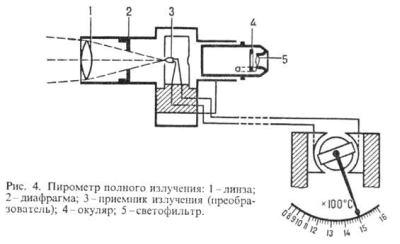

-Односпектральные. Такие приборы принимают излучения только в одном спектральном диапазоне. Односпектральные приборы в свою очередь подразделяются на радиационные (мощность теплового излучения переводится в температуру) и яркостные (в диапазоне красного света измеряются яркости эталонного объекта и объекта измерения).

-Мультиспектральные. Также их называют цветовыми или пирометрами спектрального отношения.

И змерение температуры пирометрами имеет ряд преимуществ перед обычными термометрами. Измерения возможно проводить без остановки производства или технического процесса. Все измерения температуры производятся с безопасного расстояния. При этом присутствует значительное увеличение производительности труда работников благодаря моментальности измерений.
