7.Кориолисовые расходомеры. Принцип работы

Кориолисовые расходомеры — приборы, использующие для измерения массового расхода жидкостей, газов эффект Кориолиса. Принцип действия основан на изменениях фаз механических колебаний U образных трубок, по которым движется измеряемая среда. Сдвиг фаз пропорционален величине массового расхода. Поток с определенной массой, движущийся через входные ветви расходомерных трубок, создает кориолисову силу, которая сопротивляется вибрации расходомерных трубок. Наглядно это сопротивление можно почувствовать когда гибкий шланг извивается под напором воды в него подаваемой.

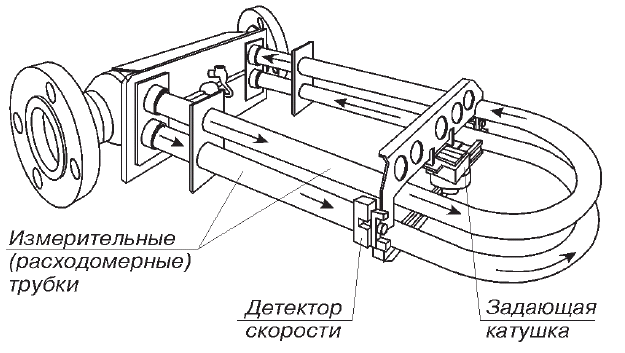

Кориолисовый расходомер состоит из датчика расхода (сенсора) и преобразователя Сенсор напрямую измеряет расход, плотность среды и температуру сенсорных трубок. Преобразователь конвертирует полученную с сенсора информацию в стандартный выходной сигнал.

Измеряемая среда, поступающая в сенсор, разделяется на равные половины и протекает через каждую из сенсорных трубок. Движение задающей катушки приводит к тому, что трубки колеблются вверх-вниз в противоположном направлении друг к другу.

Сборки магнитов и катушек-соленоидов, называемые детекторами, установлены на сенсорных трубках. Катушки смонтированы на одной трубке, магниты на другой. Каждая катушка движется сквозь однородное магнитное поле постоянного магнита. Сгенерированное напряжение от каждой катушки детектора имеет форму синусоидальной волны. Эти сигналы представляют собой движение одной трубки относительно другой.

При движении измеряемой среды через сенсор проявляется физическое явление, известное как эффект Кориолиса. Поступательное движение среды во вращательном движении сенсорной трубки приводит к возникновению кориолисового ускорения, которое, в свою очередь, приводит к появлению кориоливовой силы. Эта сила направлена против движения трубки, приданного ей задающей катушкой, т.е. когда трубка движется вверх во время половины ее собственного цикла, то для жидкости, поступающей внутрь, сила Кориолиса направлена вниз. Как только жидкость проходит изгиб трубки, направление силы меняется на противоположное. Сила Кориолиса и, следовательно, величина изгиба сенсорной трубки прямо пропорциональны массовому расходу жидкости.

9.Ультразвуковые расходомеры. Принцип работы.

Cуществуют три основные методики определения расхода жидкости при помощи ультразвука:

-время-импульсный метод( фазового сдвига)

-доплеровские расходомеры

-метод сноса ультразвукового сигнала (корреляционый).

Действие этих расходомеров основано на сложении скорости распространения ультразвука в жидкости и скорости самого потока жидкости. Излучатель и приемник ультразвуковых импульсов расходомера располагают на торцах измерительного участка трубопровода. Электронный блок содержит генератор импульсов и измеритель времени прохождения импульсов расстояния между излучателем и приемником.

Перед началом эксплуатации расходомер заполняют жидкостью, расход которой будут измерять и определяют время прохождения импульсом этого расстояния в стоячей среде. При движении потока его скорость будет складываться со скоростью ультразвука, что приведет к уменьшению времени пробега импульса. Это время, преобразуемое в блоке в унифицированный токовый сигнал, будет тем меньше, чем больше скорость потока, т.е. чем больше его расход Q.

Ультразвуковые расходомеры, как правило, используют для измерения объемного расхода вещества, но при добавлении в конструкцию расходомера реагирующего на плотность измеряемого вещества акустического преобразователя, возможно измерение массового расхода. Погрешность измерения ультразвуковых расходомеров находиться в пределах 0,1 до 2,5 %.

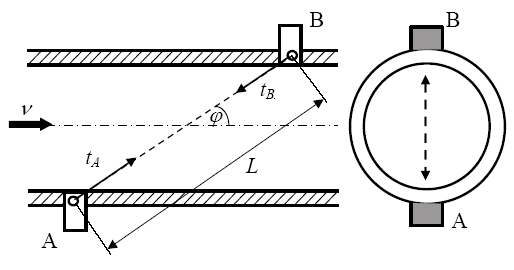

Если ультразвуковые колебания располагаются по направлению скорости потока, то они проходят расстояние за время: , а если против потока: .

Разность времен прохождения импульсов по потоку и против потока является мерой расхода , где F- площадь сечения потока, - коэффициент, учитывающий распределение скоростей по сечению потока.

Ультразвуковые расходомеры предназначены для измерения расхода почти всех продуктов, будь то жидкости или газы, агрессивные или коррозионные. Единственным условием является отсутствие в потоке большого количества твердых и газовых включений.

Достоинства:

-возможность установки прибора на трубопроводах диаметром от 10 мм и более.

-измерение расхода любых жидких сред.

Недостатки:

-необходимость индивидуальной градуировки

-зависимость от профиля скоростей, который меняется с изменением расхода

-влияние на показания изменений физико-химических свойств вещества и его температуры, от которых зависит скорость ультразвука.
