19. Методы компенсации сезонных, суточных и часовых колебаний потребления газа

Сезонные колебания потребления газа вызываются увеличе­нием расхода, газа на отопление в зимнее время.

Суточные колебания расхода газа по дням недели происходят в результате увеличения потребления газа в воскресенье, празд­ничные дни, а также из-за изменения расхода газа на отопитель­ные нужды.

Часовая неравномерность расхода газа по часам суток вызы­вается: уменьшением потребления газа на бытовые нужды в ноч­ное время; значительным сокращением потребления газа на про­мышленные нужды из-за сменности их работы; неравномерностью потребления газа объектами коммунального хозяйства в те­чение суток.

Способы покрытия неравномерностей потреб­ления:

• подземное хранение газа;

• использование буферных потребителей;

• использование баз сжиженного газа (пропана и бутана) для получения пропан-воздушной смеси в часы пик;

• использование баз сжиженного природного газа (метана);

• создание резерва пропускной способности магистральных газопроводов и газовых промыслов;

• использование аккумулирующей емкости последних участ­ков магистральных газопроводов.

Методы компенсации

Для покрытия сезонной неравномерности потребления ис­пользуют подземные хранилища. При резких понижениях темпе­ратуры воздуха в отопительный период эффективен перевод крупных буферных потребителей на альтернативное топливо. Вблизи городов можно также сооружать подземные хранилища для сжиженных газов. Часовая неравномерность потребления газа компенсируется с использованием аккумулирующей способности последних участков газопроводов, отводов МГ к крупным потребителям и промышленным районам. Значительная часть неравномерности расхода газа компенсирует­ся за счет аккумулирующей способности разветвленной газорасп­ределительной сети высокого давления в сельской местности.

20. Подземные хранилища газа: виды, основные задачи. Особенности эксплуатации различных видов хранилищ. Технологическая схема пхг

Д ля подземного хранения газа используют естественные пористые и проницаемые коллекторы, а также непористые и не­проницаемые породы. Подземное хранение газа является наибо­лее приемлемым и основным средством аккумулирования значи­тельных объемов газа и регулирования подачи газа в соответствии с сезонной неравномерностью газопотребления.

В процессе подземного хранения газа могут быть решены сле­дующие основные задачи:

-удовлетворение спроса на газ в период наибольшего газо­потребления (пиковые нагрузки), связанного с отопительной на­грузкой в зимнее время;

-уменьшение капитальных вложений в магистральный газо­провод и компрессорные станции;

-обеспечение благоприятных условий для наиболее экономичного режима работы источников газа и магистрального газопровода с постоянной пропускной способностью;

-создание необходимых запасов газа в определенных районах страны.

Перед закачкой в хранилище газ подвергают компремированию до необходимого давления, очищают от примесей компрессорного масла, охлаждают. В процессе хранения газ обогащается парами воды. При его отборе с потоком газа выносятся твердые примеси, поэтому его очищают и осушают перед подачей в ГП.

В состав подземного хранилища входят компрес­сорные цехи, блоки очистки газа и газораспределительные пунк­ты (ГРП). На ГРП выполняют индивидуальный замер закачиваемого и отбираемого газа из скважин, а также очистку газа при отборе. Очистку газа осуществляют в газовых сепараторах, которые устанавливают па открытых пло­щадках. Расходомеры и клапаны на каждой скважине монтируют в специальном помещении.

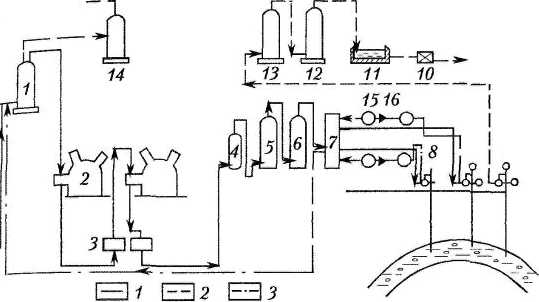

1-система пылеочистки; 2-компрессорный цех; 3-воздушный холодильник; 4-циклонный сепаратор; 5-адсорбер; 6-фильтры; 7-ГРП; 8-скважины ПХГ; 9-разгрузочные скважины; 10-насос; 11- бассейн; 12,13- трапы низкого и высокого давления;14-установка осушки; 15,17-сепаратор 2-й и 1-й ступени соответственно; 16- штуцеры

Технологическая схема закачки и отбора таза из подземного хранилища в водоносном пласте:

1 — закачка газа; 2 — откачка воды; 3 — отбор газа
