ФЕДЕРАЛЬНОЕ АГЕНТСТВО ОБРАЗОВАНИЯ РФ

Брянская государственная инженерно-технологическая академия

Кафедра энергетики и автоматизации производственных процессов

РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА

РАСЧЕТ И ВЫБОР МОЩНОСТИ ЭЛЕКТРОДВИГАТЕЛЯ,

ПОСТРОЕНИЕ И АНАЛИЗ ЕГО МЕХА­НИЧЕСКОЙ

ХАРАКТЕРИСТИКИ

ВЫПОЛНИЛА: студентка гр. ПрЗ 301

Якубенко Оксана

ПРОВЕРИЛ: доц. Ульянов А.А.

Брянск 2013

СОДЕРЖАНИЕ Стр.

Введение..............................................................................................................3

1 Задание на выполнение РГР..............................................................................4

2 Нагрузочная диаграмма…………..…………………………..…....................5

3 Выбор мощности двигателя……...…..............................................................6

4 Выбор номинального напряжения...................................................................7

5 Выбор номинальной частоты вращения двигателя...................................7

6 Выбор конструктивного исполнения двигателя.......................................8

7 Проверка двигателя на пусковые условия ................................................9

8 Проверка двигателя на перегрузочную способность......................................10

9 Определение потребляемой мощности, потребляемого и пускового

токов, номинального и пускового моментов по паспортным данным

двигателя............................................................................................................10

10 Расчет и построение механической характеристики двигателя...................11

11 Анализ механической характеристики...........................................................15

Список использованной литературы..............................................................15

Введение

Электропривод представляет в общем случае электромеханическую систему, состоящую из взаимодействующих преобразователей электроэнергии, электромеханических и механических преобразователей, управляющих и информационных устройств и устройств сопряжения с внешними электрическими, механическими, управляющими информационными системами , предназначенную для приведения в движение исполнительных органов рабочей машины и управления этим движением с целью осуществить технологический процесс.

Из приведенного определения следует, электропривод представляет собой систему, состоящую из элементов, являющихся предметом самостоятельного изучения (например, передаточные устройства, электрические машины, преобразователи электроэнергии и информации и т.д.). Поэтому основные свойства электропривода проявляются в нем как в системе, объединяющей все составляющие его элементы и реализующие целенаправленное приведение в движение рабочих органов машины.

Основным звеном в системе электропривода является электродвигатель, в качестве которого могут быть использованы электрические машины машины постоянного и переменного тока. Известно, что использование последних (особенно асинхронных двигателей с короткозамкнутым ротором) повышает надежность электропривода, а также снижает капитальные и эксплуатационные затраты. Эти преимущества определяют предпочтительность использования электропривода переменного тока.

Правильный выбор мощности электродвигателя для электропривода исполнительных органов производственных машин и механизмов имеет важнейшее практическое значение. От правильного выбора мощности электродвигателей зависят не только первоначальные затраты, но и эксплуатационные расхода.

1 Задание на выполнение ргр Дано:

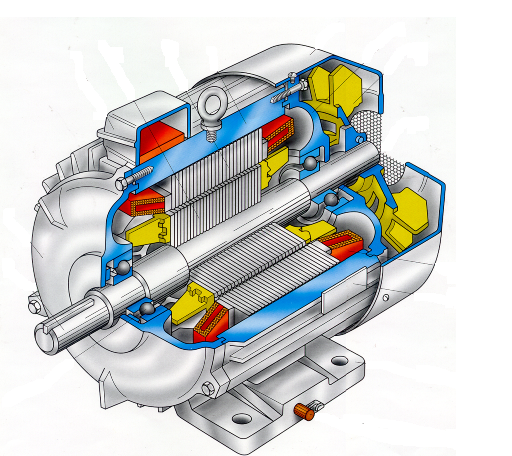

Производственный механизм приводится в движение асинхронным двигателем с короткозамкнутым ротором. Режим работы задан в таблице 1 в соответствии с вариантом 18. Характеристика окружающей среды: нормальная.

таблица 1

№ Варианта	Время t, c
18	t1	t2	t3	t4	t5	t6	t7	t8	t9
	10	20	10	8	4,5	25	8	30	10
	Мощность Р, кВт
	P1	P2	P3	P4	P5	P6	P7	P8	P9
	18	0	30	25	10	0	18	0	30

Требуется:

Построить нагрузочную диаграмму;

Обосновать выбор частоты вращения двигателя;

Выбрать исполнение двигателя с учетом окружающей среды;

Рассчитать мощность и выбрать тип двигателя для режима работы, соответствующего нагрузочной диаграмме;

Проверить выбранный двигатель на перегрузку и пусковые условия;

Выписать из справочника таблицу технических данных двигателя;

Определить потребляемую двигателем мощность, потребляемый и пусковой токи, номинальный, максимальный и пусковой моменты по паспортным данным выбранного двигателя;

Рассчитать и построить механическую характеристику двигателя;

Сделать подробный анализ механической характеристики (описать характерные точки и участки).
