5. Перевірка підстилаючого слабкого шару грунту.

Проверка давления на подстилающий слой слабого грунта

Иногда на глубне z под несущим слоем залегает менее прочный грунт (рис. 9.19), в котором могут развиваться пластические деформации. Поэтому рекомендуется проверять напряжения, передаваемые на кровлю слабого грунта, по условию

где σ_zp.— дополнительное вертикальное напряжение от загрузки фундамента, определяемое по формуле (6.4); σ_zg. — напряжение от собственного веса грунта, считая от природного рельефа грунта; R_z — расчетное сопротивление грунта на глубине кровли слабого грунта z.

Величину R_z СНиП рекомендует устанавливать по формуле:

Значения b и d_z определяют для условного фундамента АВСD (см. рис. 9.19), размеры которого назначают, сообра­зуясь с рассеиванием напря­5жений в пределах слоя тол­щиной z.

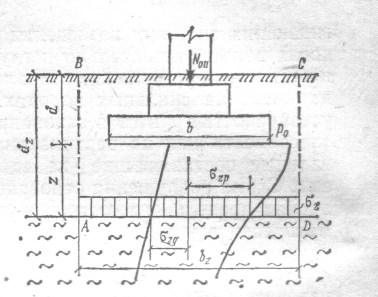

Рис 9.19

Если принять, что (дав­ление) действует по подошве условного фундамента АВСО, то площадь его подошвы должна составлять

где N_{0 II} — нагрузка, передаваемая конструкциями на обрез фундамента.

Зная А_z , найдем ширину условного прямоугольного фунда­мента по формуле

где а = (l — b)/2 (здесь l и b — размеры подошвы проектируемого фунда­мента).

При ленточных фундаментах b_z=А_z:1. Найдя b_z вычис­ляют по формуле (9.11) значение R_z — расчетное сопротивление грунта подстилающего слоя. Зная R_z , проверяют условие (9.12). При его удовлетворении зоны сдвигов не играют существенной роли в величине развивающейся осадки, поэтому применима линейная зависимость между напряжениями и деформациями, в противном случае необходимо принять большие размеры подо­швы, при которых условие (9.12) будет удовлетворяться.

РОЗДІЛ 7. ФУНДАМЕНТИ НА ПРИРОДНІЙ ОСНОВІ

1. Глибина закладання фундаментів

Основные факторы, влияющие на тип и глубину заложения подошвы фундаментов

Выбор типа и глубины заложения подошвы фундамен­тов — один из главных этапов их проектирования. Обычно чем выше располагается подошва фундамента, тем меньше стоимость работ по его. устройству, поэтому стремятся принимать воз­можно меньшую глубину заложения подошвы фундаментов, Однако часто самые верхние слои грунта не соответствуют тре­бованиям, предъявляемым к грунтам основания, так как, во-первых, они обладают большой сжимаемостью и малой несу­щей способностью, а во-вторых, периодически изменяют объем и прочность под влиянием метеорологических факторов, а так­же в результате деятельности растительного и животного мира. В связи с этим основная задача при выборе типа и глубины заложения подошвы фундаментов состоит в решении вопроса р несущем слое грунта, который совместно с подстилающими слоями обеспечивал бы щш деформации грунтов развитие не­равномерности осадки в пределах допустимых значений. Решая эти вопросы, учитывают три основных фактора:

1. инженерно-геологические условия площадки строитель­ства;

2. климатические воздействия на верхние слои грунта;

3. особенности возводимых и соседних фундаментов сооружений.

4. предназначение сооружения и его конструктивные особенности;

5. размеры и характер нагрузок;

Обычно намечают несколько вариантов решения поставлен­ной задачи и на основе технико-экономического их сравнения окончательно выбирают тип и глубину заложения подошвы фундамента. При этом отбрасывают варианты, при которых неравномерности осадки превышают предельные значения или не обеспечивается долговечное существование сооружения, Для всех вариантов, кроме отброшенных, определяют при* веденные затраты на устройство фундаментов, в которые включают также расходы, обусловленные различием в стоимости возведения надземных конструкций (например, на армирование кладки или на устройства осадочных швов). В некоторых случаях приходится учитывать стоимость послеосадочного ремонта, а также расходы, связанные с остановкой производства. Иногда дополнительно учитывают выполнимость работ в зимнее время, возможность возведения фундаментов в сжатые сроки и т. п.

Итак, при выборе типа и глубины заложения подошвы фун­даментов задачу рассматривают комплексно (что, на чем и как строится).
