14 Базовый элемент ттл логики
Технология ТТЛ основана на биполярных структурах. Базовый элемент ТТЛ представляет собой схему, содержащую один многоэмиттерный транзистор и четыре биполярных (см. рис. 6.4), это логическая схема 2И-НЕ.
В многоэмиттерных транзисторах ток протекает через эмиттер, имеющий самый низкий потенциал.
Рассмотрим несколько режимов работы логической схемы 2И-НЕ (рис.6.4):
1.
(входы
и
соединяются
с общим проводом).
На базу VT1 через R1
подается положительное напряжение
питания, VT1 открыт,
сопротивление участка коллектор-эмиттер
VT1 равно 0 Ом.
База транзистора VT2
через малое сопротивление перехода
коллектор-эмиттер VT1
соединяется с общим проводом, VT2
закрыт, ток через эмиттер VT2
не протекает. Падение напряжения на R4
отсутствует и, как следствие, VT4
тоже закрыт. На коллекторе VT2
напряжение близкое к
.
VT3 открыт и создается
путь протекания тока от источника
питания, через R5, открытый
переход коллектор-эмиттер VT3,
VD1 и
.
На сопротивлении
выделяется положительное напряжение.
В зависимости от соотношения
и R5 напряжение на
выходе не должно быть больше значения
2,4 В, когда открыт VT3,
то есть при
.
2.
выходы
и
подключены к шине +5 В.
Так как на базе и эмиттерах VT1
одинаковый потенциал +5 В, то VT1
закрыт, сопротивление VT1
велико. Открыт переход база-коллектор
VT1, который работает,
как диод. Ток от источника протекает
через R1, переход
база-коллектор VT1 и
R2, создавая
достаточное для отпирания VT2.
VT2 открыт, через него
протекает ток, создающий падение
напряжения на R4,
достаточный для отпирания VT4.
VT4 открыт, сопротивление
коллектор-эмиттер VT4
стремится к 0. Напряжение на коллекторе
VT2:
В;
Для отпирания транзистора VT3
на его базу нужно подать напряжение
больше чем
,
то есть больше 1,4 В. Сравнивая
и требуемое для отпирания VT3
напряжение, можно сделать вывод, что
VT3 закрыт и
.
3.
;
.
VT1 открыт и все соответствует пункту 1.
4. Если входы элемента ТТЛ никуда не подключены – это равносильно подаче на его входы логической 1.
15. Элемент с открытым коллектором
Если в схеме базового элемента исключить опять элементы R5, VT3 и VD1, то получим схему с открытым коллектором (рис. 6.5).
Рисунок 6.5 – Обозначение элемента
Чтобы такая схема сформировала на выходе 0 и 1 нужно включать между входом и источником питания. В этом случае схема работает, как рассмотренный ранее базовый элемент ТТЛ.
Рисунок 6.6 – Схема подключения реле
Схему с открытым коллектором можно использовать для подключения элементов индикации, реле и других нагрузок, которые требуют питания >5 В.
16. Схема с тремя состояниями на выходе

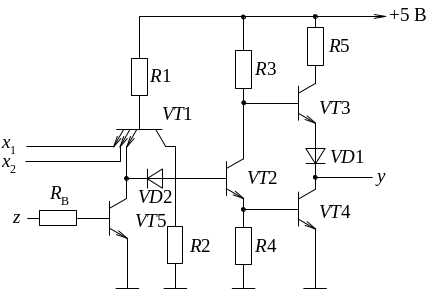

Рисунок 6.7 – Схема 2И-Не с тремя состояниями на выходе
Рассмотрим варианты работы схемы при различной нагрузке на вход z:
Если
,
то VT5 закрыт, не влияет
на работу схемы и элемент работает, как
схема 2И-НЕ.
Если
,
то VT5 открыт, открыт
VT1,
,
VT2 закрыт, VT4
тоже закрыт. Напряжение на коллекторе
VT2 равно
В,
что недостаточно для отпирания транзистора
VT3 (нужно ≥1,4 В). Таким
образом, выход оказывается изолирован
от внутренней части схемы закрытыми
транзисторами VT3 и
VT4. Это и есть третье
состояние.
