60. Ацп двухтактного интегрирования
АЦП двухтактного интегрирования предназначен для преобразования сигналов постоянного тока.

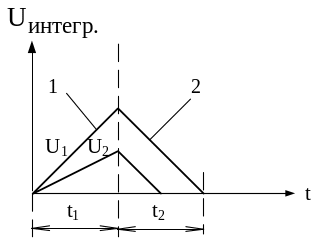

На рисунке 27.1 участок 1 – это участок на котором происходит заряд конденсатора С входным напряжением. Участок 2 – это участок, на котором происходит разряд конденсатора, при этом напряжение Uоп=const. Время t1 – const, время t2 изменяется. Из рисунка видно, что конденсатору с большей емкостью необходимо больше напряжение для зарядки, а при разряде, обе характеристики ведут себя одинаково.
Схема АЦП двухтактного интегрирования (рис. 27.2).
Рисунок 27.1 – Процесс работы преобразователя
|
|
Принцип работы устройства состоит в следующем: на первом этапе работы АЦП переключатель S1 находится в верхнем положении, и на вход интегратора поступает постоянное входное напряжение. Напряжение на выходе интегратора нарастает по линейному закону. Длительность первого такта определяется:
Когда счетчик завершит полный цикл работы, и на его выходах устанавливаются все нули, на выходе дешифратора будет импульс, который установит RS-триггер в “1”. В результате переключатель S1 переключится в нижнее положение и на вход интегратора будет подано опорное напряжение, знак которого противоположный знаку входного напряжения. Напряжение на выходе интегратора начинает уменьшаться по линейному закону. Когда Uвых интегратора упадет до 0. на выходе компаратора будет сформирован перепад напряжения из “0” в “1”. В этот момент в регистр записывается выходной код счетчика, который пропорционален Т2 (рис.27.3). Выражение для выходного напряж. интегратора на первом такте:
при этом
.
На втором такте:
|
|
– Свойства ацп двухтактного интегрирования
Если в процессе работы АЦП возникает помеха, которая имеет периодический характер с частотой 50 Гц, то необходимо интервал Т1 выбирать таким образом, чтобы на интервале Т1 уложилось целое число периодов (кратных).
Например:
Интервал Т1 – правильно выбранный период.
Пусть С с ростом температуры уменьшается. Тогда:
Из рисунка видно, что влияние температуры на свойства таких преобразователей отсутствует. Они используются для измерений малых значений напряжения и тока.
61. Ацп с промежуточным преобразованием напряжения в частоту

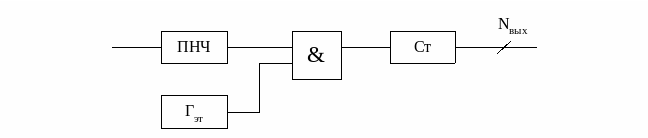

Рассмотрим структурную схему АЦП с промежуточным преобразованием напряжения в частоту.
ПНЧ
– преобразователь напряжения в частоту
с поочередным интегрированием. Гэт
– генератор прямоугольных импульсов.
Ст – счетчик.
Приведем схему ПНЧ:
Опишем принцип работы устройства. Если на вход управления ключа подан “0” – то ключ разомкнут, если “1” – то ключ замкнут. Построим временные диаграммы работы схемы:
К
огда
ключ S1 разомкнут,
а ключ S2 замкнут,
происходит разряд конденсатора С1.
Напряжение на выходе первого интегратора
растет по линейному закону, и когда оно
достигнет Uоп , на
выходе K1 произойдет
перепад напряжения из “0” в “1”.
RS-триггер установится в
“1”, ключ S1 замкнется,
а S2 разомкнется.
Конденсатор С1 будет быстро
разряжаться через S1,
а конденсатор С2 начнет заряжаться
от источника входного напряжения. Когда
Uu2=Uоп
– на выходе K2 будет
сформирован перепад из “0” в “1” и
RS-триггер вернется в
исходное состояние (“0”). S1
разомкнется, а S2
замкнется, и все процессы будут
повторяться.
