2.4 Бета-пилемір f-904-20
Екстрактивний бета-пилемір для вимірювання концентрації пилу спеціально у вологих газах - температура газів нижче точки роси - і для моніторингу дуттєвого доменного газу. Принцип вимірювання бета-пилеміру: Пилемер визначає концентрацію пилу шляхом вимірювання поглинання бета випромінювання радіоактивного джерела частками, зібраними в потоці димових газів. Особливості бета-пилеміру: - Автоматична корекція нуля пилеміру - Пилемер поставляється попередньо відкаліброваним, не схильний до впливу розміру частки, кольору або вологості - Витрата проби газу регулюється в межах 1 - 3 м3 / ч - Изокинетическая метод відбору проби - До пилемеру може бути окремо замовлений зонд з розведенням проби для високих концентрацій або після вологих скруберів - Пилемер дозволяє виконати аналіз на важкі метали - Спеціальна модель пилеміру з очищенням вимірювальної камери та моніторингом CO-TLV в процесі визначення концентрації пилу або при моніторингу дуттєвого доменного газу.
Застосування бета-пилеміру: - Вугільні та працюють на мазуті електростанції - Заводи по спалюванню відходів (міські відходи, промислові відходи та небезпечні відходи) - Заводи по спалюванню відстою стічних вод - Вимірювання емісії пилу після вологих скруберів або в дуже вологих димових газах - Аналіз на важкі метали - Вимірювання дуже низьких концентрацій пилу у викидах - Вимірювання емісії пилу в недоступних витяжних трубах з маленьким діаметром - Вимірювання концентрації пилу в технологічних процесах. Опції бета-пилеміру: - Спеціальне виконання пилеміру F-904-20/BFG для виміру концентрації пилу в токсичному і вибухонебезпечному газі доменної печі з відсічними клапанами для проби газу в газовій лінії на фільтр і з газом очищення (зазвичай азот) для лінії, для зворотного продування. Пилемер обладнаний так само датчиком CO, який закриває всі зв'язки з газом процесу, якщо граничне значення по CO перевищено і спрацьовує сигналізація - Принтер на фільтрувальному стрічці для встановлення в пилемір і захисний лист для екземплярів при дослідженнях на важкі метали.
2.5 Dr 800 Реєстратор рівня концентрації пилу

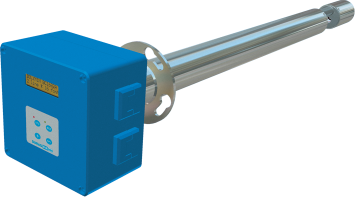

Рис.10 - DR 800
Інноваційний пилемір з використанням лазерної технології, для моніторингу малих і середніх рівнів викидів пилу згідно новим європейським інструкціям. Принцип дії пилеміру: Пилемір DR 800 працює за принципом вимірювання світла прямого розсіювання. Сконцентрований і модульований світло лазерного діода в зонді пилеміру проходить через вимірюваний обсяг. Розсіяний вперед світло, в значній мірі відображений від часток пилу, вимірюється і оцінюється пилеміром.
Особливості пилеміру: - Інтегрований дисплей на корпусі пилеміру: вимірювана величина, порогова величина, поточне значення - Вимірювання за місцем, безперервне вимірювання - Висока чутливість - Легка установка пилеміру на одній стороні газоходу - Конструкція пилеміру допускає установку в товстостінні кам'яні / ізольовані газоходи - Великий термін служби пилеміру, тому немає ніяких частин рухомих частин в газоході - Електроніка начинка змонтована в герметичному корпусі для виключення проникнення димових газів всередину корпусу - Параметризація і керування пилемером з клавіатури плюс легко читається дисплей безпосередньо на корпусі або через інтерфейс шини - Автоматична перевірка і корекція виміряних величин з урахуванням забруднення оптики пилеміру - Два аналогових виходи з настраіваімимі діапазонами виміру - Автоматичне перемикання вимірювання діапазонів згідно 17. BImSchV
Застосування пилеміру: - Електростанції - Цементні заводи, металургія і деревообрабатка, хімічна промисловість і т.д. - Заводи з переробки відходів - Моніторинг стану фільтрів. Опції пилеміру: - Кожух для захисту пилеміру від атмосферних впливів, для зовнішньої установки - Температурна компенсація через додатковий аналоговий вхід.
2.6 DR 300-40 Прилад для вимірювання концентрації пилу
Особливо чутливий пилемір для вимірювання малих концентрацій пилу, особливо на заводах по спалюванню відходів. Принцип вимірювання пилеміру: Пилемер DR 300-40 працює за принципом вимірювання розсіяного світла. Модульований світло від галогенової лампи висвітлює частинки пилу в газоході. Розсіяне світло, відбите від цих частинок вимірюється і оцінюється пилемером. Особливості пилеміру: - Вимірювання за місцем, безперервне вимірювання - Автоматична перевірка і корекція виміряних величин - Автоматична самокалібрування пилеміру кожні 4 години - Оптика і електроніка в герметичному корпусі - виключається проникнення димових газів всередину корпусу пилеміру - Обслуговування пилеміру спрощено завдяки оптимальному підведенню повітря чищення перед нагрітими кінцевими оптичними елементами - Прямий доступ до всіх параметрів і налаштувань пилеміру через дисплей оператора. - Автоматичний вибір діапазону вимірювання пилеміру відповідно до 17. BImSchV. у відношенні 1:3:9.
Застосування пилеміру: - Вимірювання концентрації тонкого пилу в технологічних процесах - Спалювання відходів - Моніторинг стану фільтрів та вимірювання кількості викидів на заводах з утилізації відходів і на електростанціях Опції пилеміру: - Автоматичний вибір діапазону вимірювання пилеміру для вимірювання пилу відповідно до 17. BImSchV - Кожух для захисту пилеміру від атмосферних впливів, для зовнішньої установки - Швидко-закриваються заслінки для захисту вимірювального пристрою пилеміру в разі відмови подачі повітря очищення. - Виконання для високих температур (опція) до 500 ° C з додатковими надлишковими системами повітря очищення - Покриття установочного фланця матеріалом Halar для заводів по спалюванню відходів.
Рис. 11- опис схеми DR 300-40
