Расчет зон защиты одиночных стержневых и одиночных тросовых молниеотводов
Одиночный стержневой молниеотвод.
Зона защиты одиночного стержневого молниеотвода высотой һ≤150 м представляют собой круговой конус (рис.1). Вершина конуса находится на высоте һ0 ‹ һ. На уровне земли зона защиты образует круг радиусом r0. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения һх представляет собой круг радиусом rх.

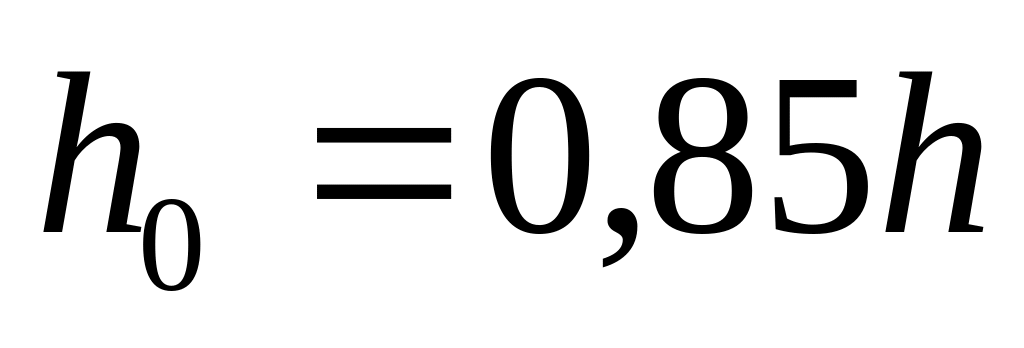

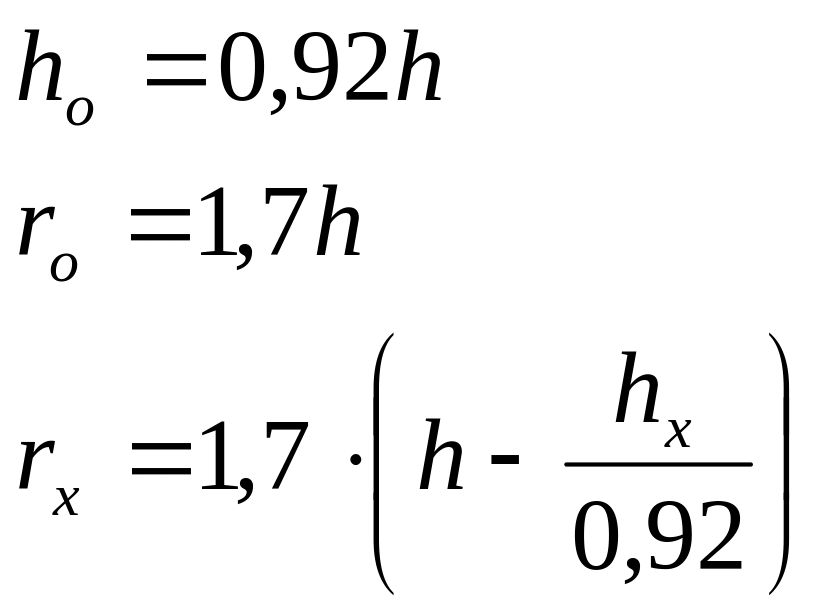

Зоны защиты одиночных стержневых молниотводов имеют следующие габариты:
ЗОНА А
;
;
;
ЗОНА Б
;

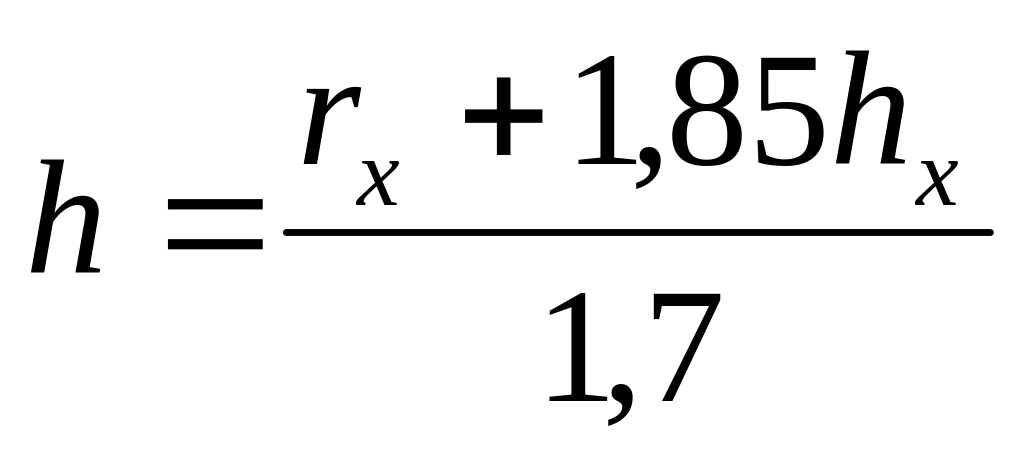

Для зоны Б высота одиночного стержневого молниетвода при известных величинах hx и rx может быть определена по формуле:
.

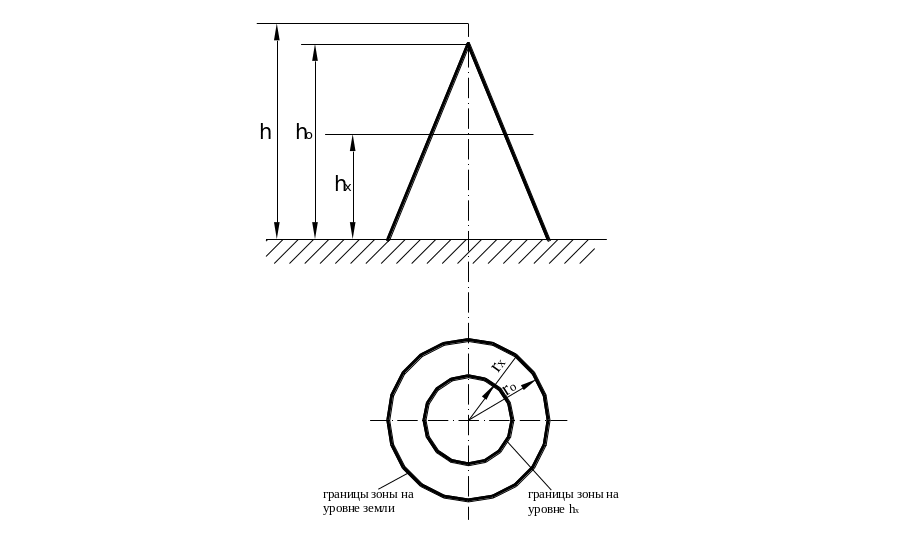

Рис.1 Зона защиты одиночного стержневого молниеотвода высотой до 150м.
h – высота молниеотвода; hо – высота зоны защиты над землей; rо – радиус зоны защиты на уровне земли; rx – радиус зоны защиты на высоте hx над землей
Одиночный тросовый молниеотвод.
Зона защиты одиночного тросового молниеотвода высотой h≤150м показана на рис. 2 , где h – высота троса в точке наибольшего перевеса. С учетом стрелы провеса при известной величине опор hоп высота стального троса сечением 35-50 мм2 определяется при длине пролета а‹120 м как h=hоп – 2 м, а при а=120-150 м как h=hоп - 3 м.

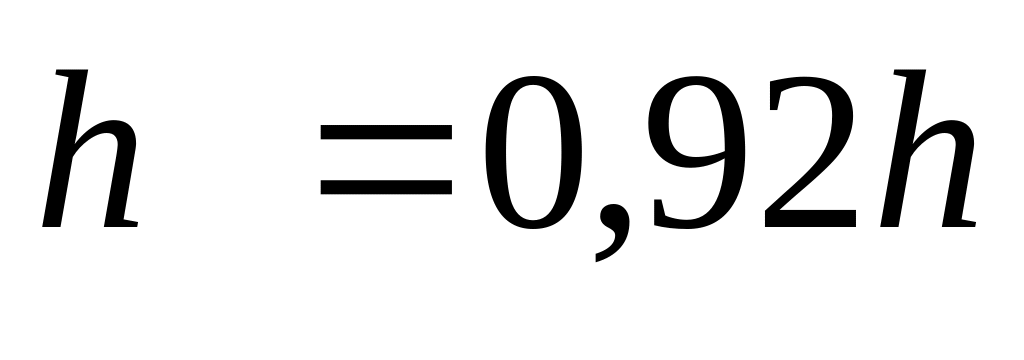

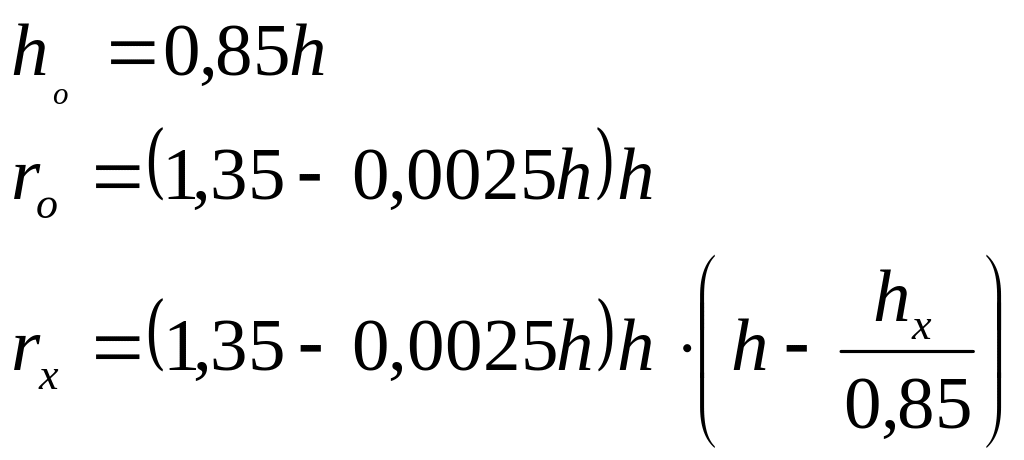

Зоны защиты одиночных тросовых молниеотводов имеют следующие габариты:
ЗОНА А
ЗОНА Б
Для зоны типа Б высота одиночного тросового молниеотвода при известных величинах hx и rx определяется по формуле:
