Цель работы:
Изучение структуры стенда, способов коммутации его составляющих. Получение навыков использования утилит для изучения трафика и мониторинга сети. Получение навыков в базовой настройке управляемых коммутаторов. Изучение способов оповещения администратора о системных событиях коммутатора.
1.Описание комлекта.
1.1. Описание комплекта
Комплект состоит из одного коммутатора третьего уровня D-Link DES-3828, двух
управляемых коммутаторов второго уровня D-Link DES-3200-10, двух неуправляемых
коммутаторов D-Link DES-1005А, 4 компьютеров и коммутационной панели категории 5е,
которая позволяет формировать необходимую топологию сети. На компьютерах
установлена операционная система Arch Linux. Все компьютеры имеют три сетевых
интерфейса (интегрированный в материнскую плату и на шине PCI). Внешние сетевые
интерфейсы (eth1 и eth2) не поддерживают технологию MDI/MDI-X, поэтому соединение
двух компьютеров напрямую возможно только накрест обжатым патч-кордом. Внешний

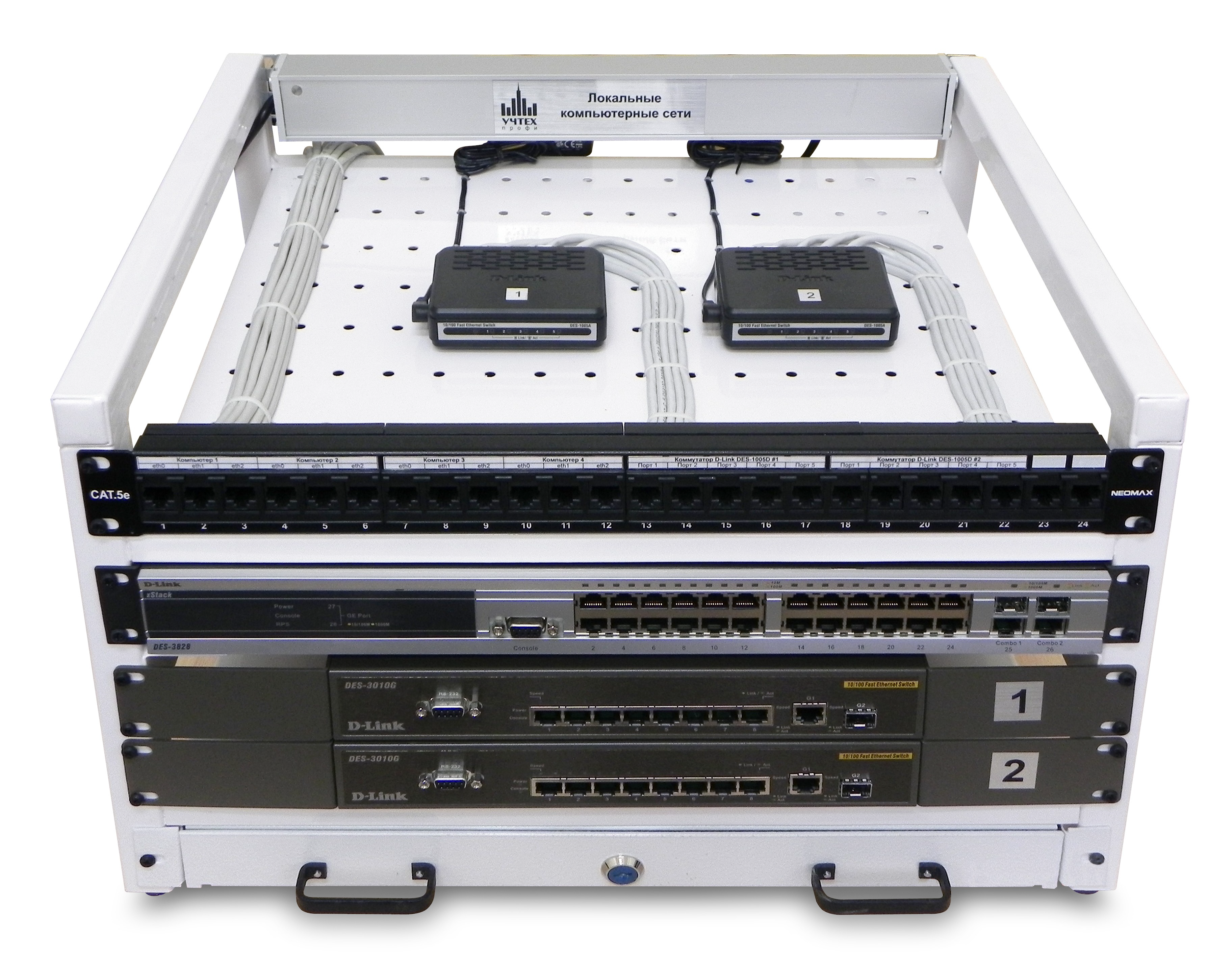

вид комплекта представлен на рисунке.
Для входа на рабочих станциях используйте имя пользователя ≪root≫ и пароль ≪qwerty≫.
Разводка портов коммутационной панели приведена на самой панели.
Все компьютеры включены в 3 IP-подсети: 192.168.0.0/24, 192.168.1.0/24, 192.168.2.0/24.
Распределение IP-адресов приведено в таблице.

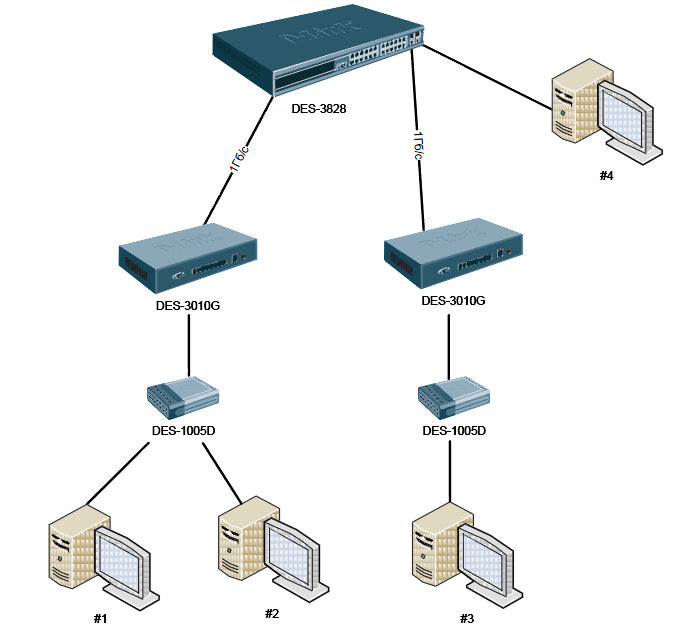

2. С помощью проводов соедините patch-панель и коммутаторы таким образом, чтобы получить топологию, представленную на рисунке 1.
3. Включите рабочие станции и зарегистрируйтесь на них (пользователь – root, пароль – qwerty).

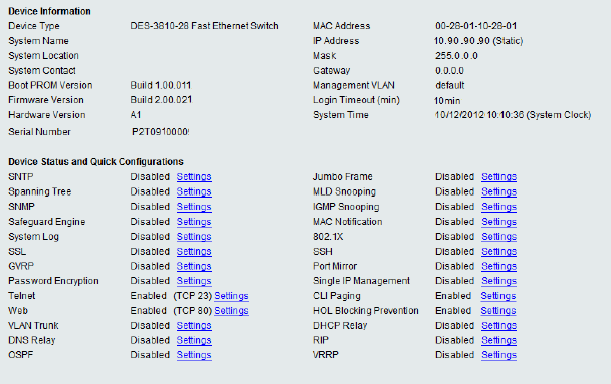

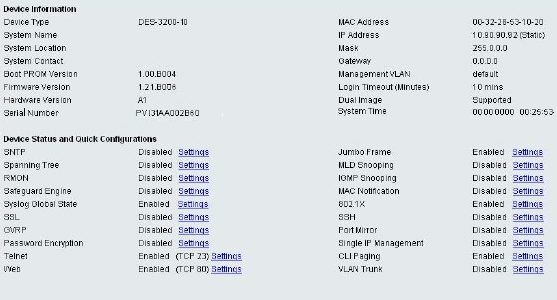

4. Подключитесь к web-интерфейсу управления коммутатором. Зарегистрируйтесь на коммутаторе.
5.С помощью команды ifсonfig определили параметры узла.
Команда ifconfig позволяет устанавливать или определять значения настройки сетевых интерфейсов. Независимо от разработчика и версии Unix, команда ifconfig устанавливает IP-адрес, маску подсети и широковещательный адрес для каждого интерфейса. Самой существенной функцией является назначение IP-адреса.
Вот команда ifconfig, выполняющая настройку интерфейса Ethernet в системе Solaris:
|
Команда ifconfig может иметь и другие аргументы; некоторые из них мы обсудим позже. Основная же информация, необходимая для функционирования TCP/IP, одинакова для всех сетевых интерфейсов:
интерфейс - Имя сетевого интерфейса, подлежащего настройке для работы с TCP/IP. В приведенном примере это интерфейс Ethernet по имени dnet0.
адрес - IP-адрес, назначенный интерфейсу. Адрес может указываться в десятичной записи через точку или в виде имени узла. В последнем случае следует создать в файле /etc/hosts запись для имени узла и соответствующего адреса. Система должна иметь возможность найти имя узла в /etc/hosts, поскольку ifconfig обычно выполняется до запуска службы DNS. В примере использован численный IP-адрес 172.16.12.2.
netmask-маска - Адресная маска для интерфейса. Обойтись без этого аргумента можно только в том случае, если используется маска по умолчанию, получаемая из обычной классовой структуры адресов. Адресная маска для нашей воображаемой сети - 255.255.255.0, именно это значение и назначается интерфейсу dnetO. Адресные маски описаны в главах 2 и 4.
broadcast-адрес - Широковещательный адрес сети. В большинстве систем применяется стандартный широковещательный адрес, то есть IP-адрес, все биты раздела узла которого установлены в значение 1. В приведенном примере мы указываем широковещательный адрес явным образом (172.16.12.255), чтобы избежать путаницы, несмотря на то, что система Solaris 8 по умолчанию установит корректный широковещательный адрес. Все системы одной подсети должны пользоваться одним и тем же широковещательным адресом.
В приведенном примере мы воспользовались парами параметр/значение, чтобы упростить объяснение и сделать более прозрачным синтаксис. Однако Solaris не требует применения такого синтаксиса. Следующая (гораздо более краткая) команда делает то же самое, что и предыдущая:
|
В этой команде маска сети определена при помощи адресного префикса, а широковещательный адрес определяется значением по умолчанию. Длина префикса 24 соответствует маске 255.255.255.0. Умолчание для широковещательного адреса при такой длине префикса - 172.16.12.255.
Значения адреса, маски подсети и широковещательного адреса поступают от администратора сети. Значения нашего примера взяты прямо из планов, разработанных в главе 4. Но имя интерфейса, выступающее в роли первого аргумента любой команды ifconfig, определяется системой во время загрузки.
6.С помощью команды ping проверили связь каждой рабочей станции со всеми другими рабочими станциями созданной сети.
Команда ping (Packet InterNet Groper) является очень распространенным средством для устранения неполадок, связанных с доступом к
устройствам. В ней для определения активности удаленного хоста используются два типа сообщений протокола ICMP – эхо-запрос и
эхо-ответ. Команда ping также измеряет количество времени, необходимого для получения эхо-ответа.
Команда ping сначала посылает пакет эхо-запроса на адрес, а затем ожидает ответа. Эхо-тест является удачным только в том случае,
если ECHO REQUEST попадает в место назначения, и место назначения может отправить ECHO REPLY к источнику эхо-теста в
течение заданного временного интервала.
Расширенная команда ping
Если от маршрутизатора посылается обычная команда ping, адрес источника этой команды ping является IP-адресом интерфейса,
который используется пакетом для выхода из маршрутизатора. При использовании расширенной команды ping IP-адрес источника
может быть изменен на любой IP-адрес в маршрутизаторе. Расширенная команда ping используется для более тщательной проверки
доступности хоста и возможности сетевого подключения. Расширенная команда ping работает только в привилегированной командной
строке EXEC. Обычная команда ping работает как в пользовательском, так и в привилегированном режиме EXEC. Чтобы использовать
эту функцию, введите ping в командной строке и нажмите Возврат. Будет предложено заполнить поля, как показано в разделе
Описания полей команды ping этого документа.
7.С помощью утилиты arp
Служит для вывода и изменения записей кэша протокола ARP, который содержит одну или несколько таблиц, использующихся для хранения IP-адресов и соответствующих им физических адресов Ethernet или Token Ring. Для каждого сетевого адаптера Ethernet или Token Ring, установленного в компьютере, используется отдельная таблица. Запущенная без параметров, команда arp выводит справку.
