28. Радиус искривления скважины и его связь с интенсивностью искривления.

Степень изменение кривизны скважины характеризуется интенсивностью искривления i, которая представляет собой приращение величины зенитного ∆α, или азимутального ∆φ углов на единицу длины определенного интервала S ствола скважины:

(1.2);

Общую интенсивность искривления можно вычислить по формуле

На практике принято для интервалов, где происходит интенсивное изменение зенитного угла, интенсивность выражать в градусах на 10 метров (обычно от 0.5град/10м и выше) и для интервалов с малоинтенсивным изменением зенитного угла в градусах на 100 метров (менее 0.5град /10м). Величина, обратная интенсивности называется радиусом искривления на данном интервале . При вычислении R интенсивность должна быть выражена в радианах на метр.

Приборы для измерения параметров искривления (зенитного угла и азимута) называют инклинометрическими. В этих приборах датчик азимута может быть магнитным (регистрирует только магнитный азимут) или гироскопическим (может регистрировать географический и магнитный азимуты).

29. Принцип работы гироскопа.

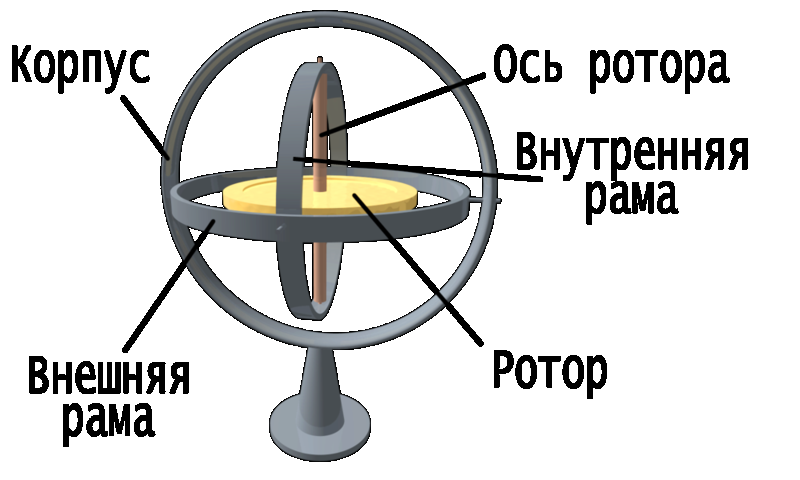

ГИРОСКОП навигационный прибор, основным элементом которого является быстро вращающийся ротор, закрепленный так, что ось его вращения может поворачиваться. Три степени свободы (оси возможного вращения) ротора гироскопа обеспечиваются двумя рамками карданова подвеса. Если на такое устройство не действуют внешние возмущения, то ось собственного вращения ротора сохраняет постоянное направление в пространстве. Если же на него действует момент внешней силы, стремящийся повернуть ось собственного вращения, то она начинает вращаться не вокруг направления момента, а вокруг оси, перпендикулярной ему (прецессия).

30. Алгоритм построения вертикальной проекции скважины по инклинометрическими замерам.

Расчёт фактической трассы скважины сводится к следующему.

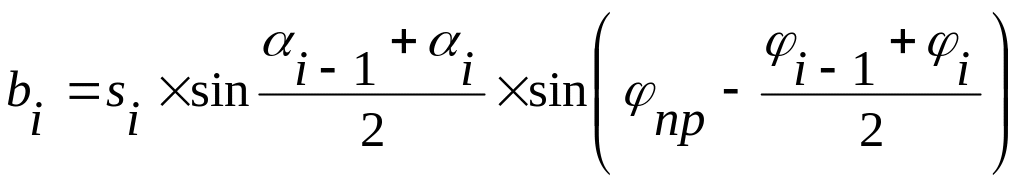

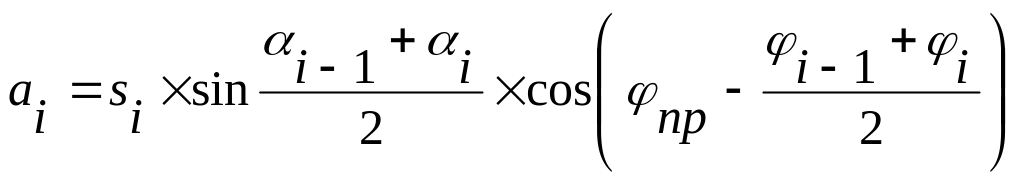

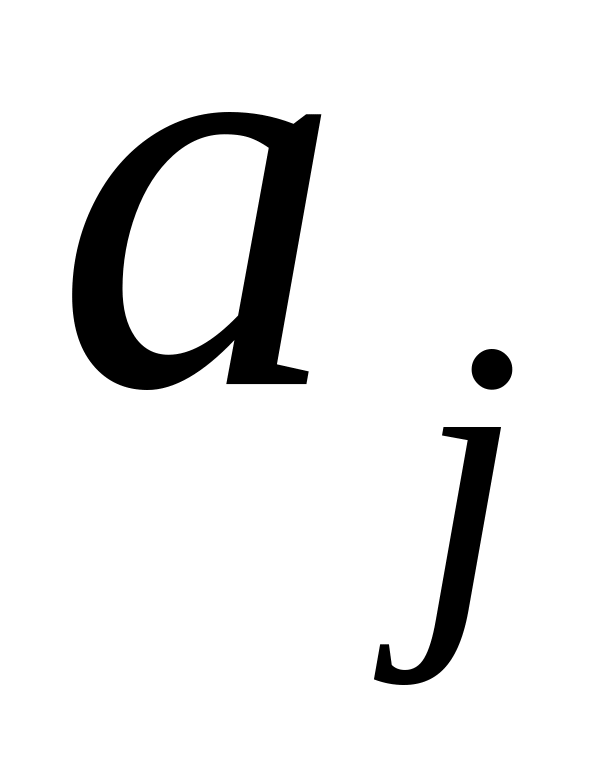

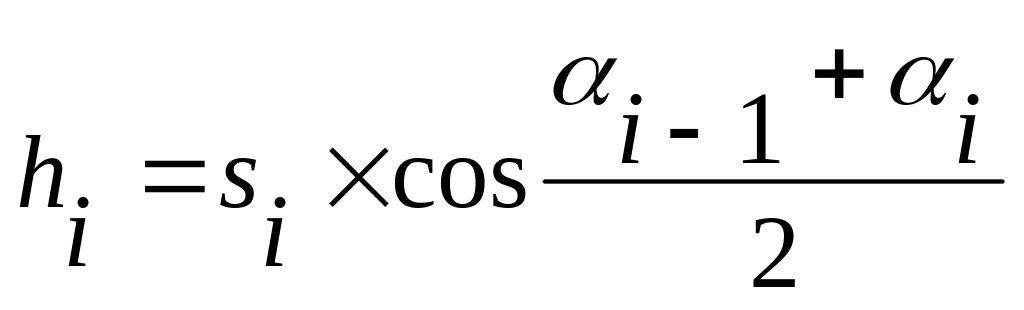

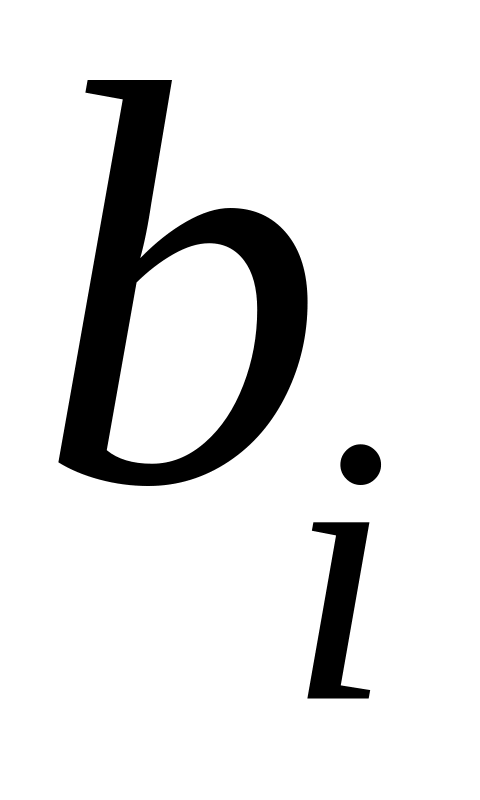

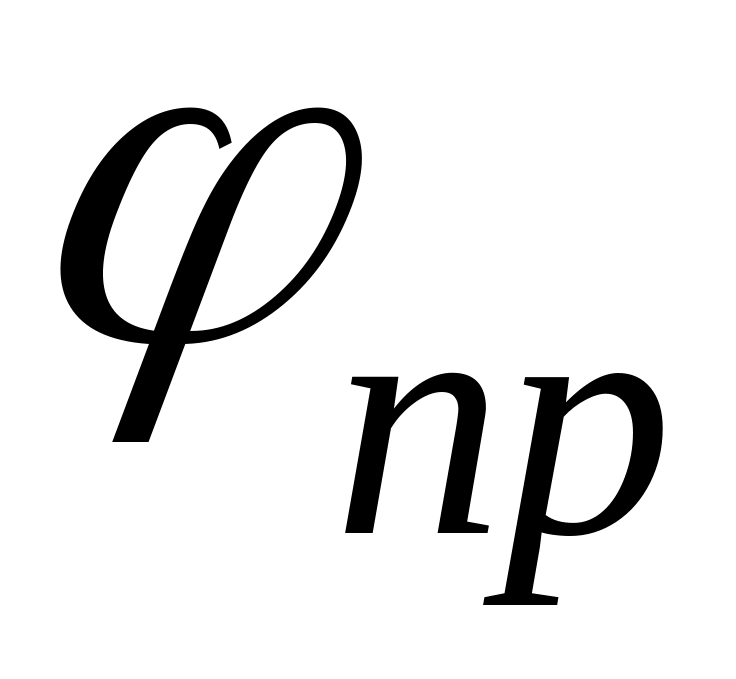

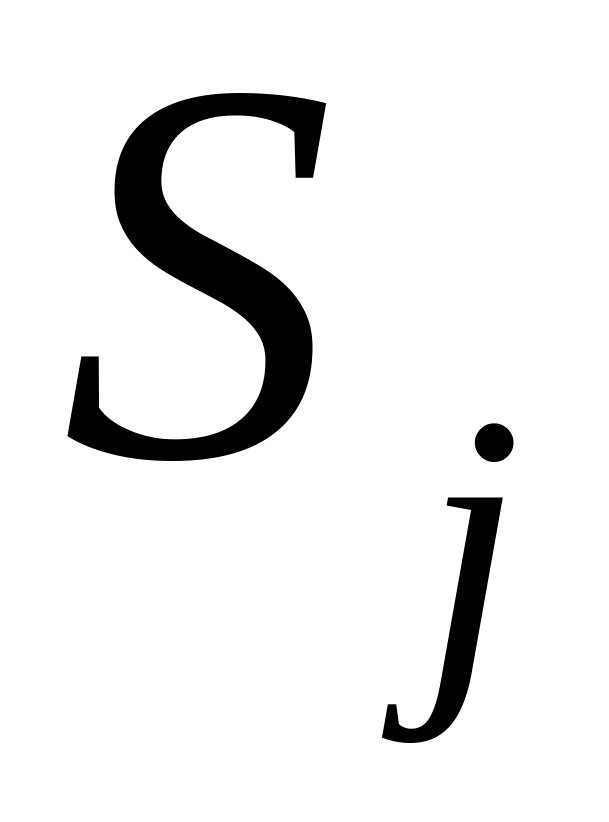

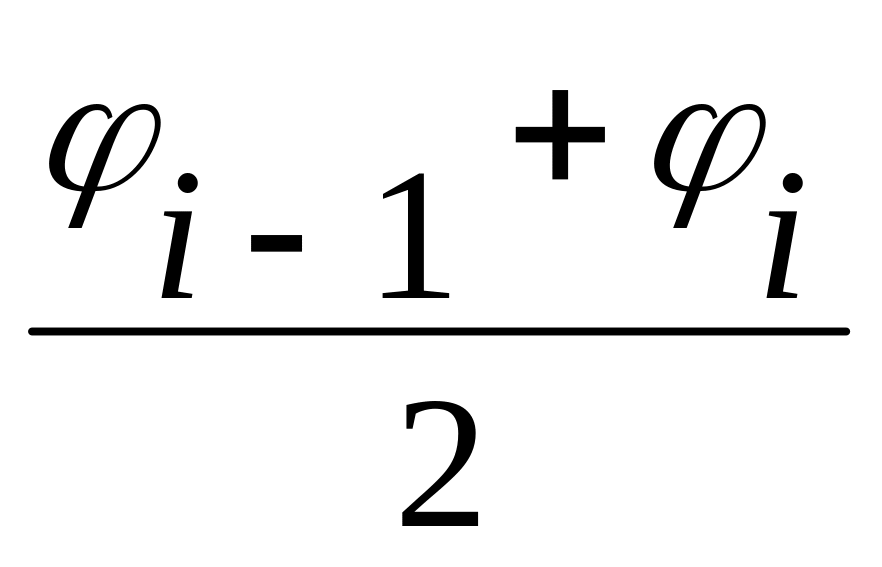

Предположим, что на -том интервале бурения наклонной (горизонтальной) скважины длиной (длина дуги ВС) произведен замер инклинометром в точках. Расстояние между точками замера по стволу скважины . Тогда проекция s_i на вертикальную ось будет равна (для более точного расчёта в выражении следует брать не длину дуги s_i, а хорду, стягивающую её-d) , а глубина по вертикали всего интервала бурения равна . Отклонение от вертикали на интервале вычисляется из выражения , а общее отклонение от вертикали на интервале равно . Построение проекции фактической трассы скважины на горизонтальную плоскость (кровлю продуктивного пласта) производится в осях «горизонтальная проекция по проекту (направление к кругу допуска положительное, от круга – отрицательное), и линия перпендикулярная ей» с координатами в следующем порядке (если проектный азимут ( ) больше среднего, равного на интервале , то принимается положительным, иначе – отрицательным):
