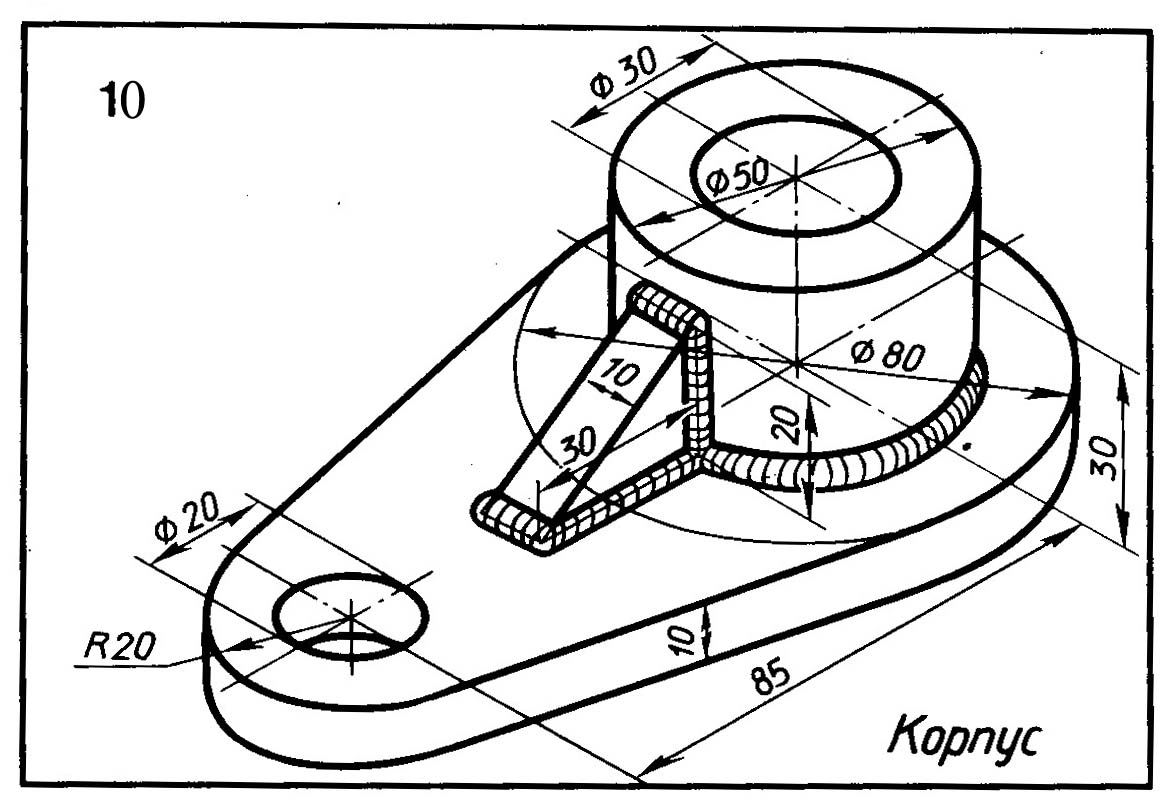

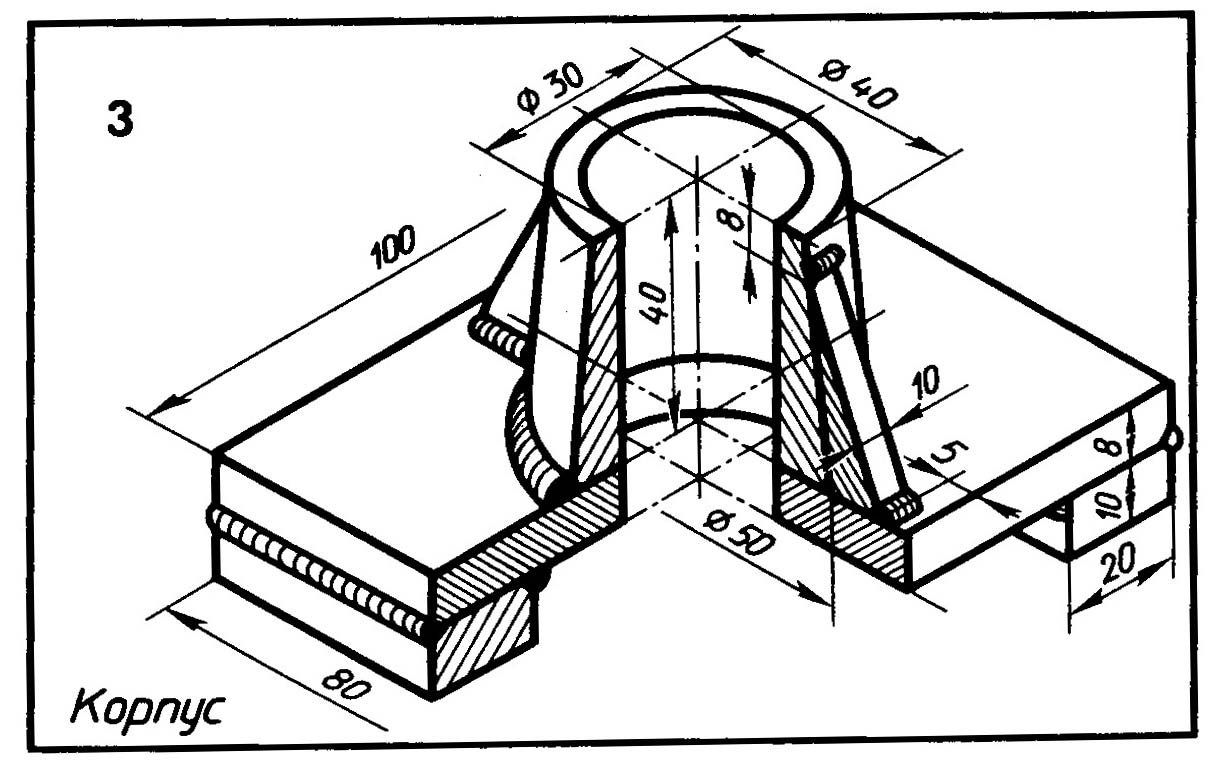

Лист №9 Соединение сварное

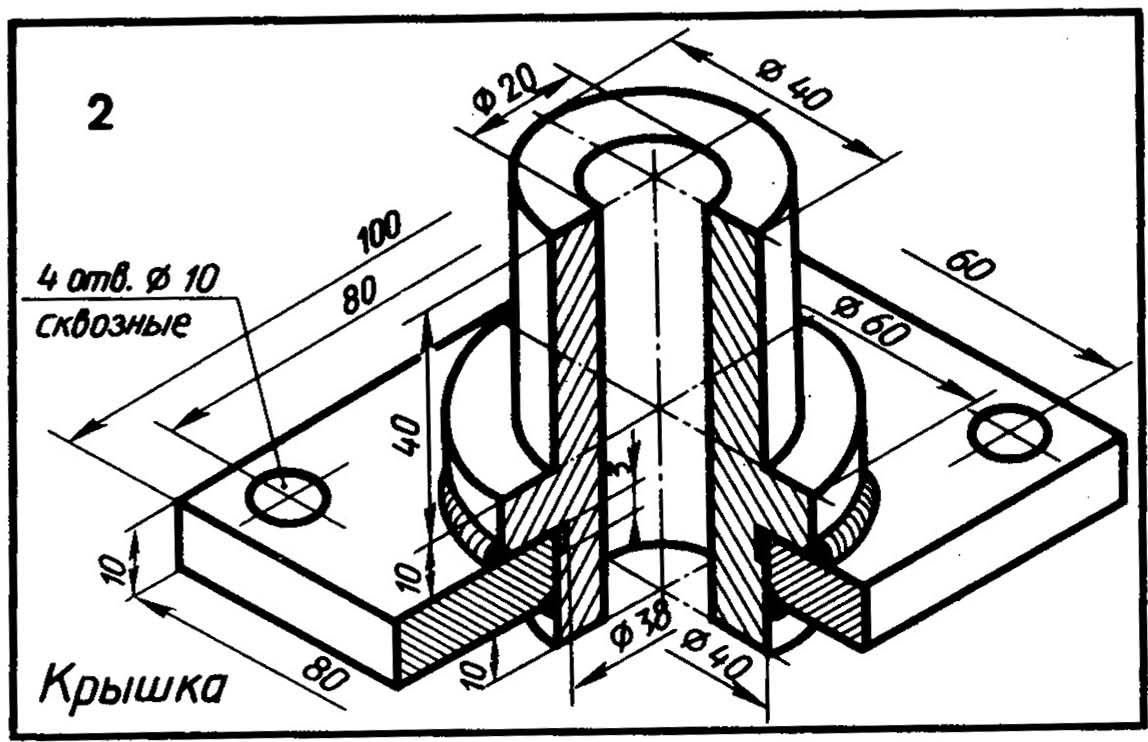

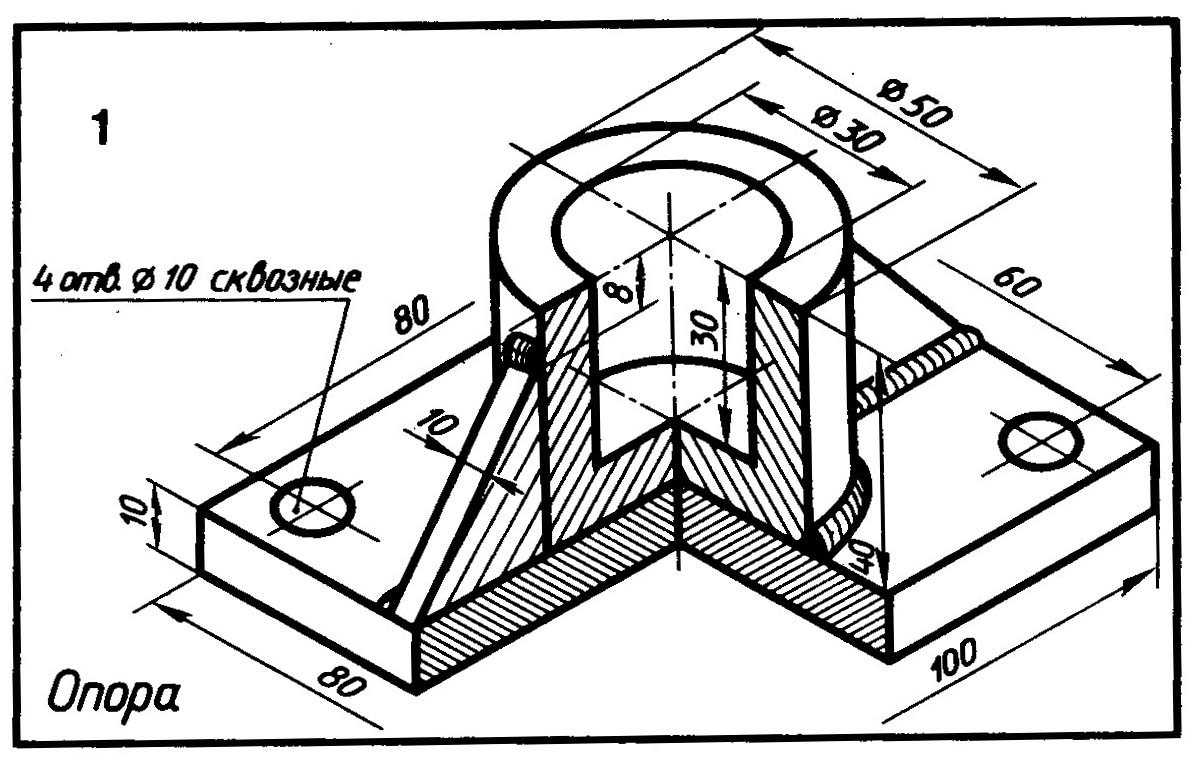

На формате А3 построить три проекции сварного узла. Выполнить необходимые разрезы, проставить необходимые размеры. Нанести на чертеж условное обозначение сварного шва. Сделать спецификацию на детали соединения. Задание выполнить в масштабе 1:1.

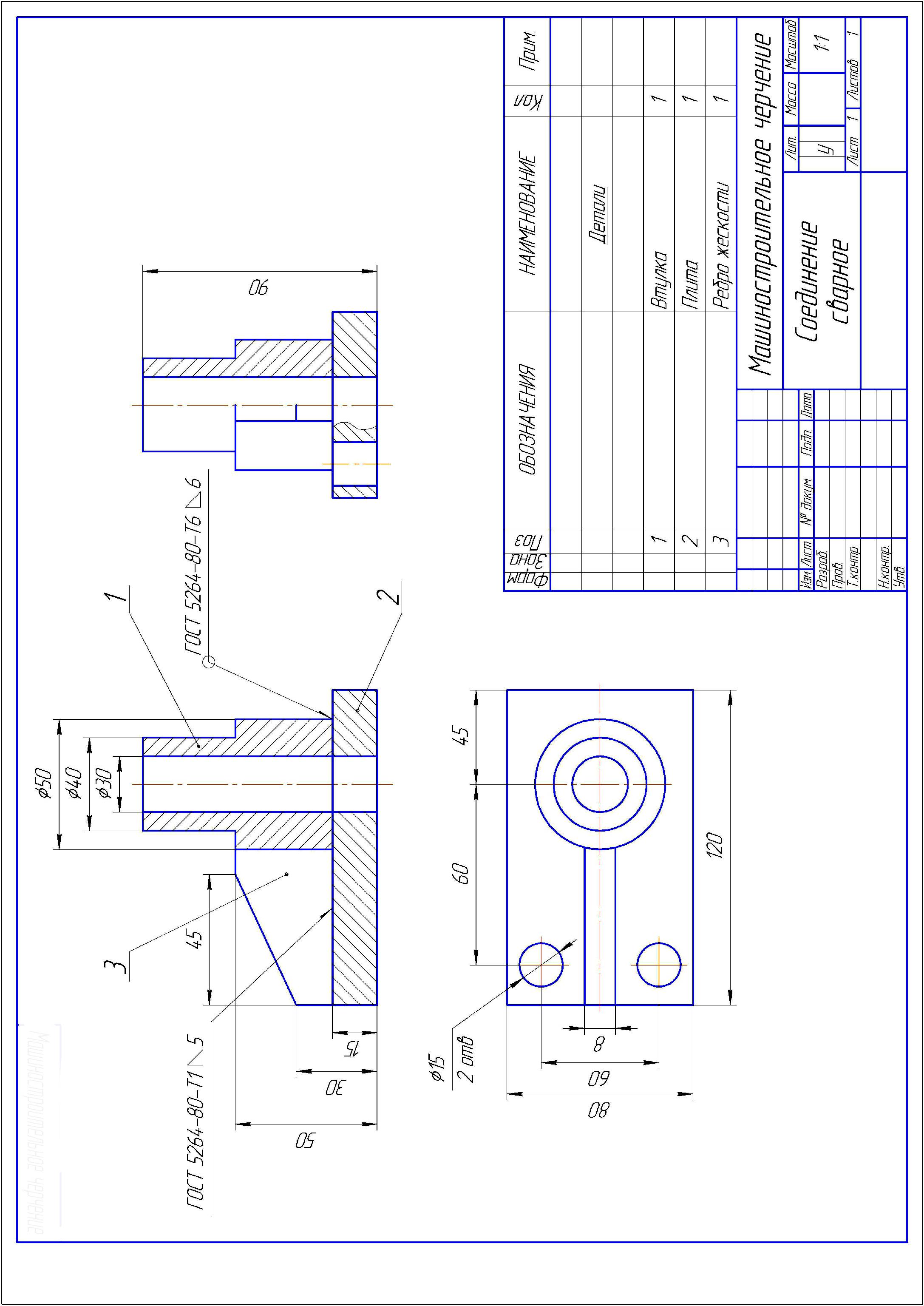

Пример выполнения на стр. 54

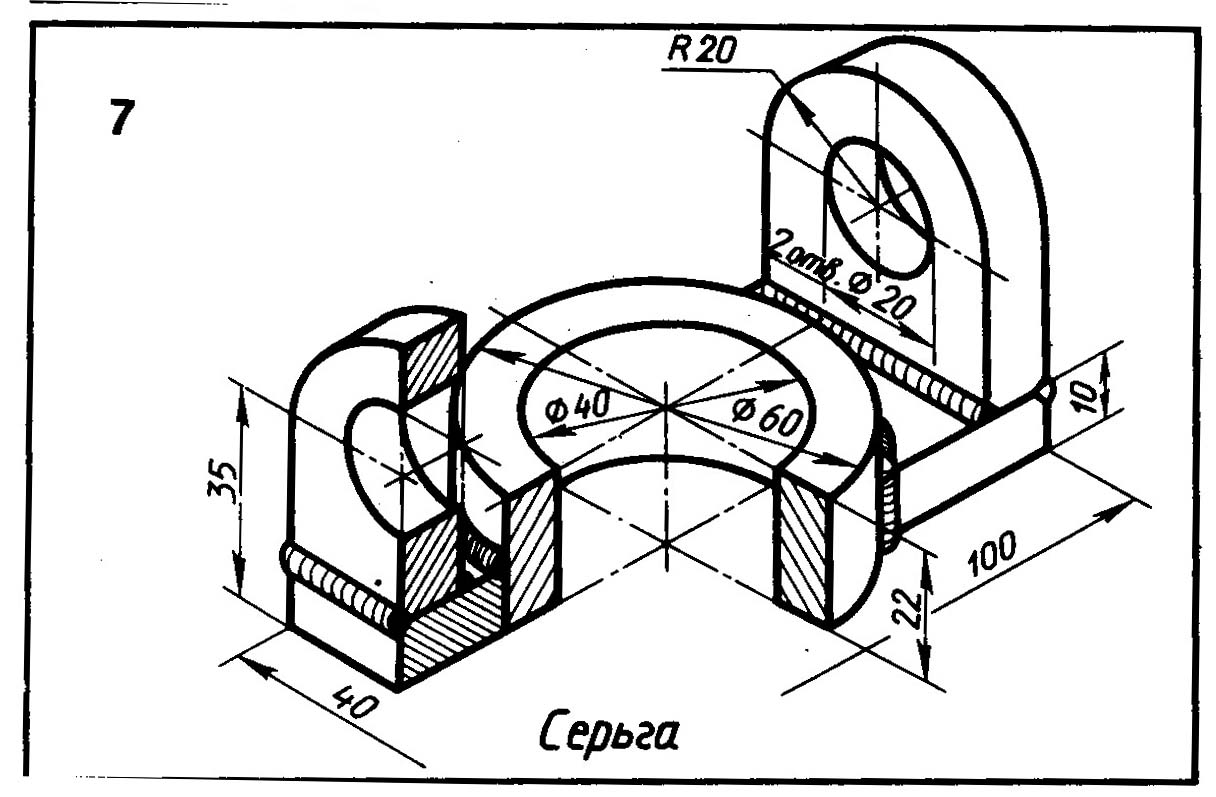

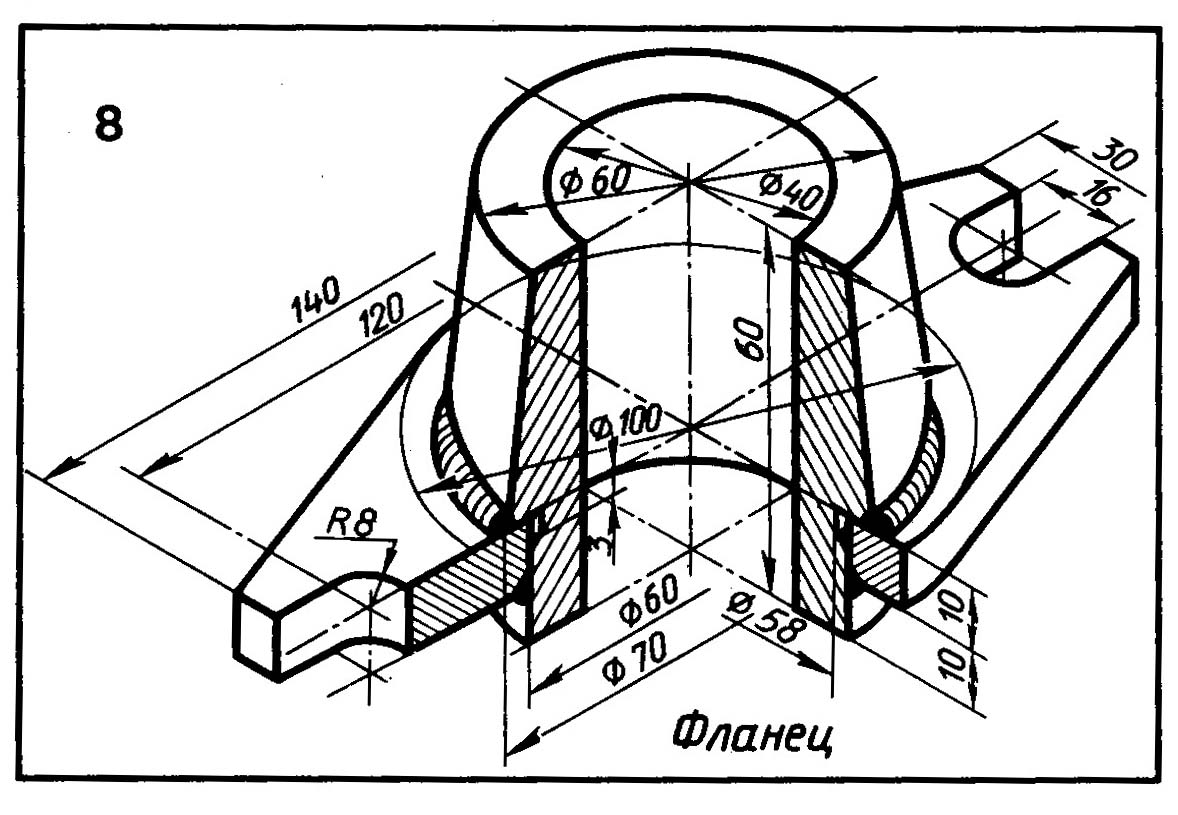

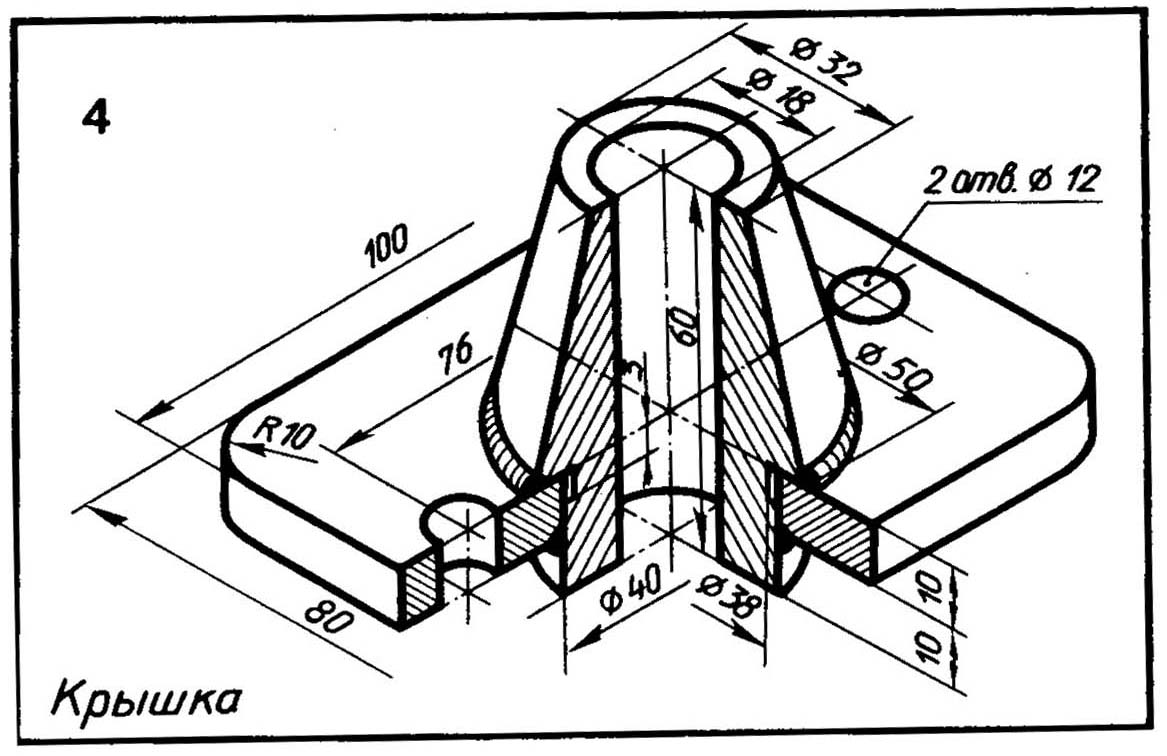

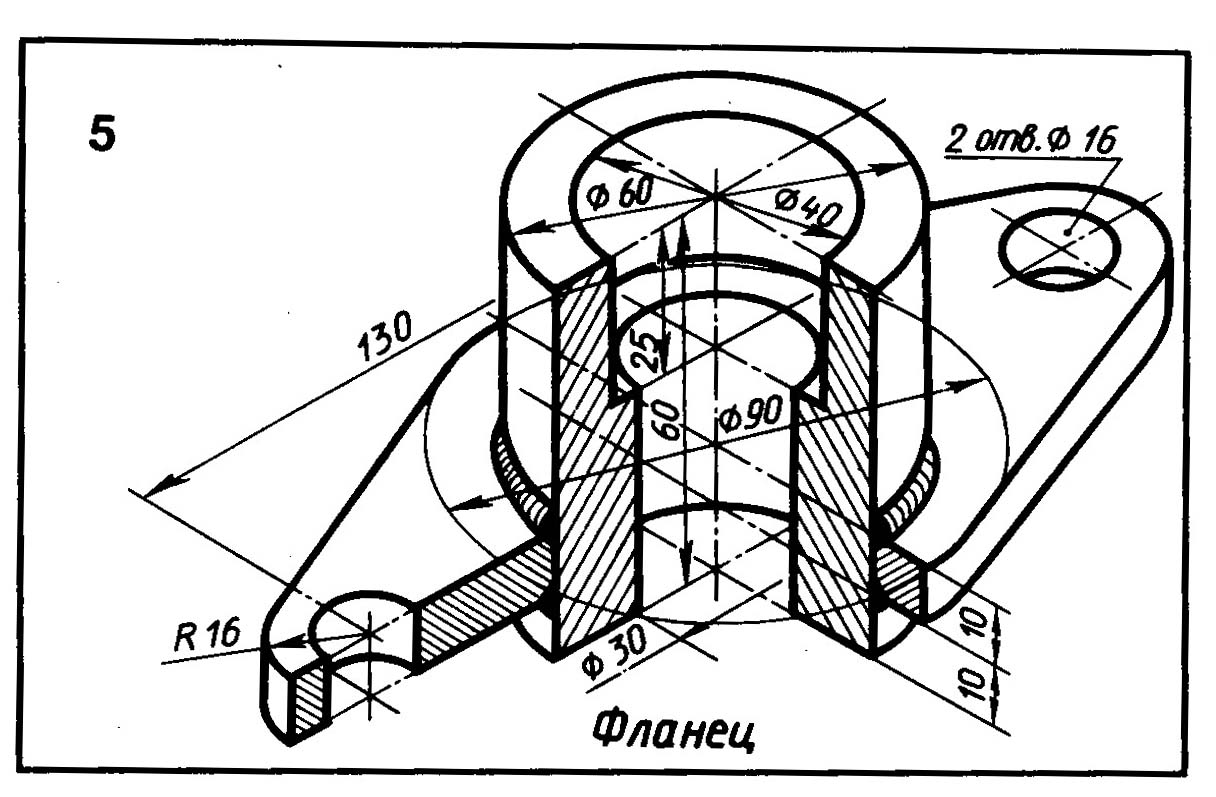

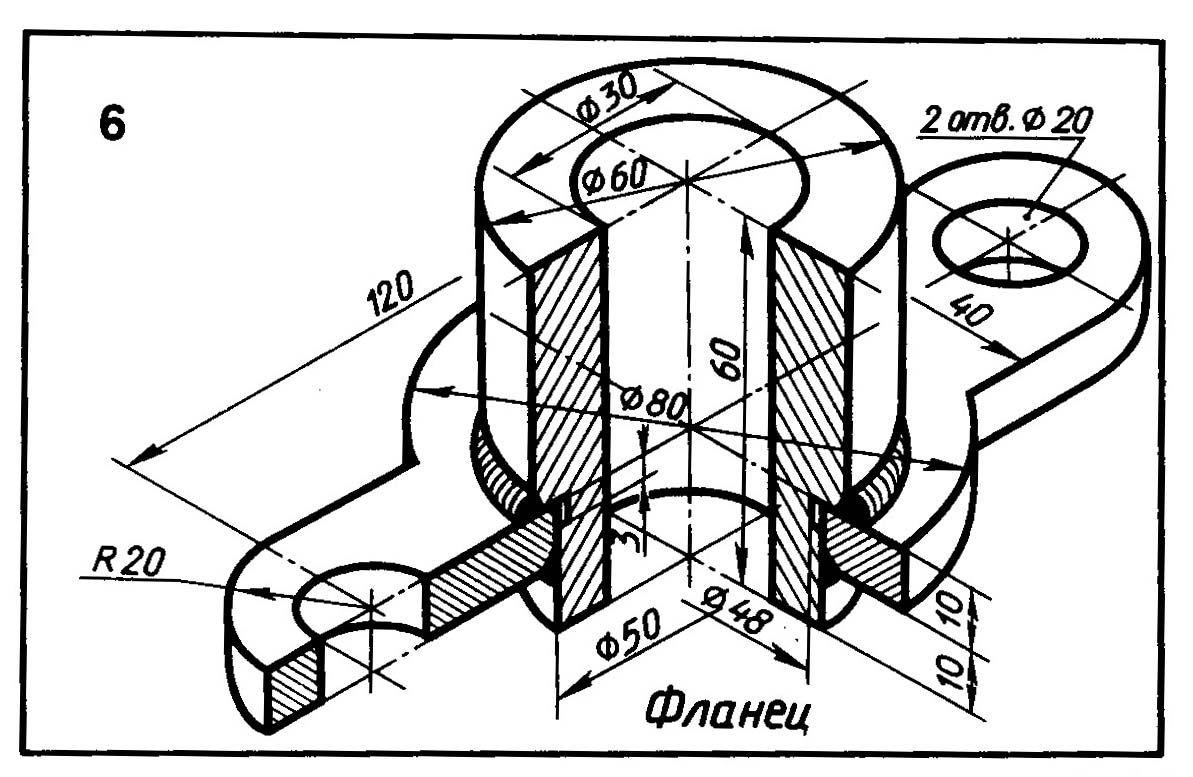

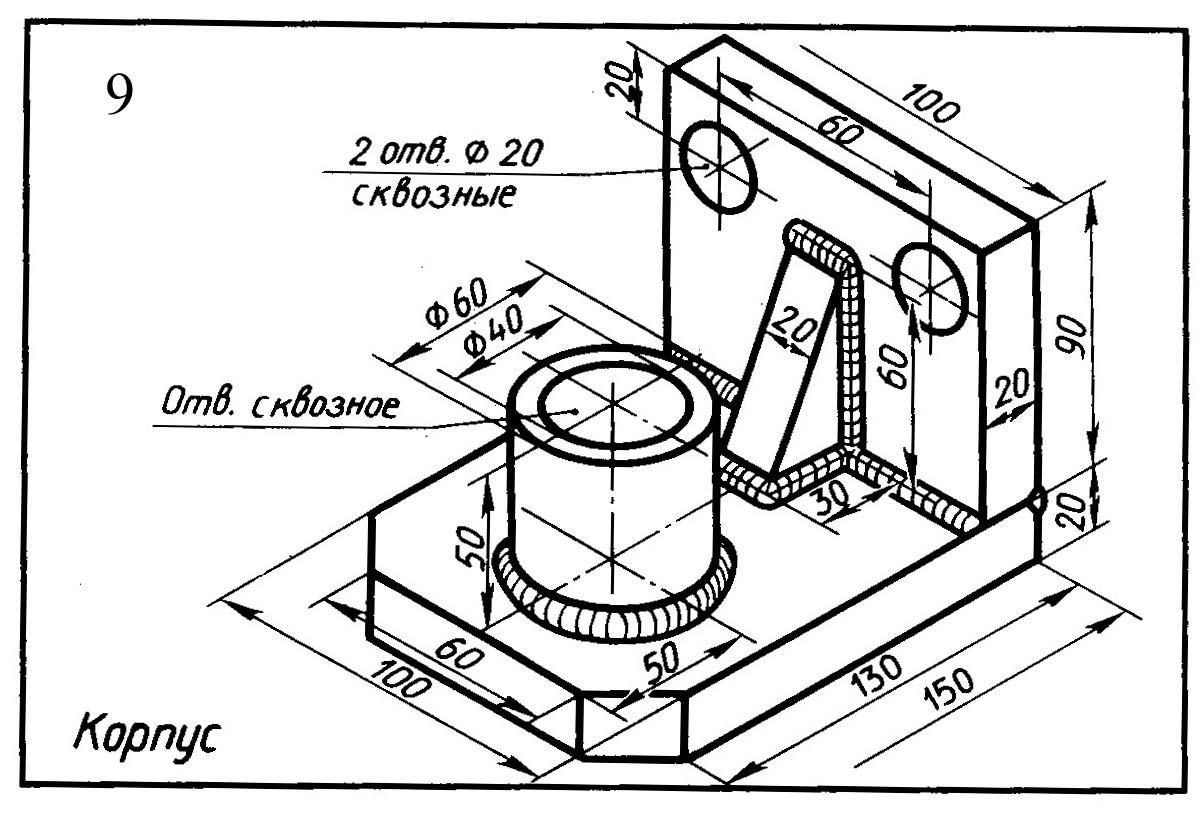

Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Рисунок 9. – Пример выполнения соединения сварного

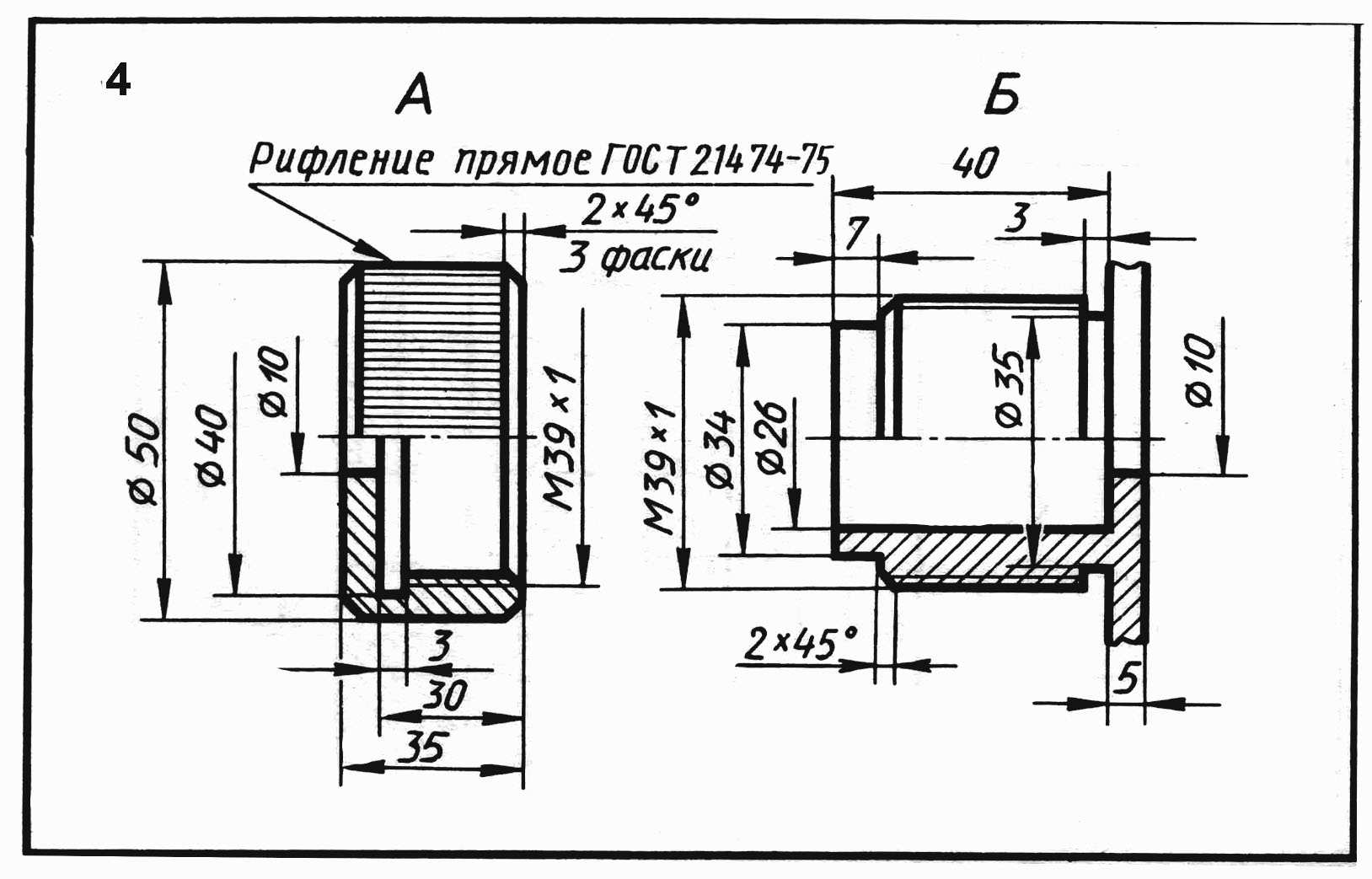

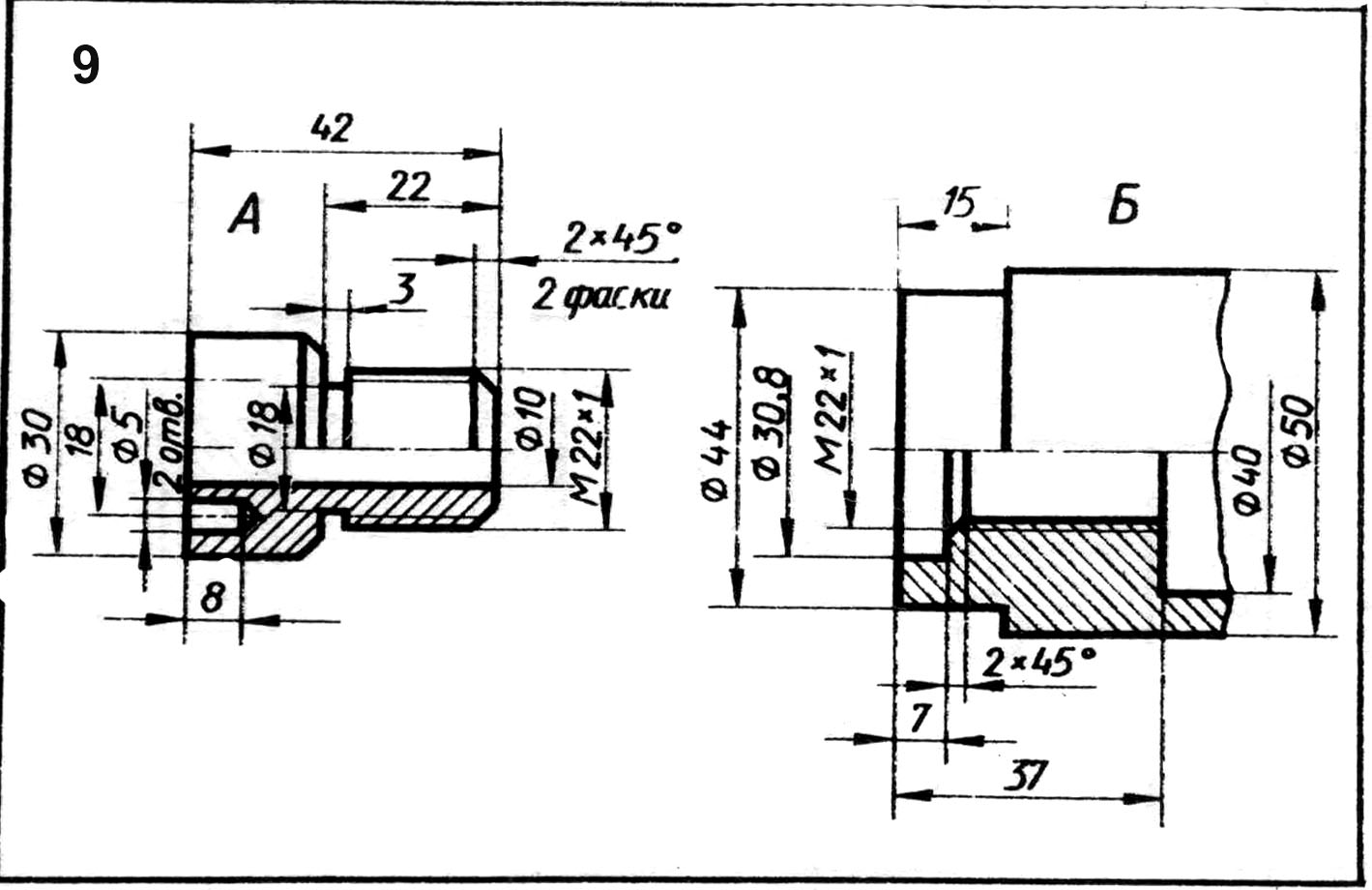

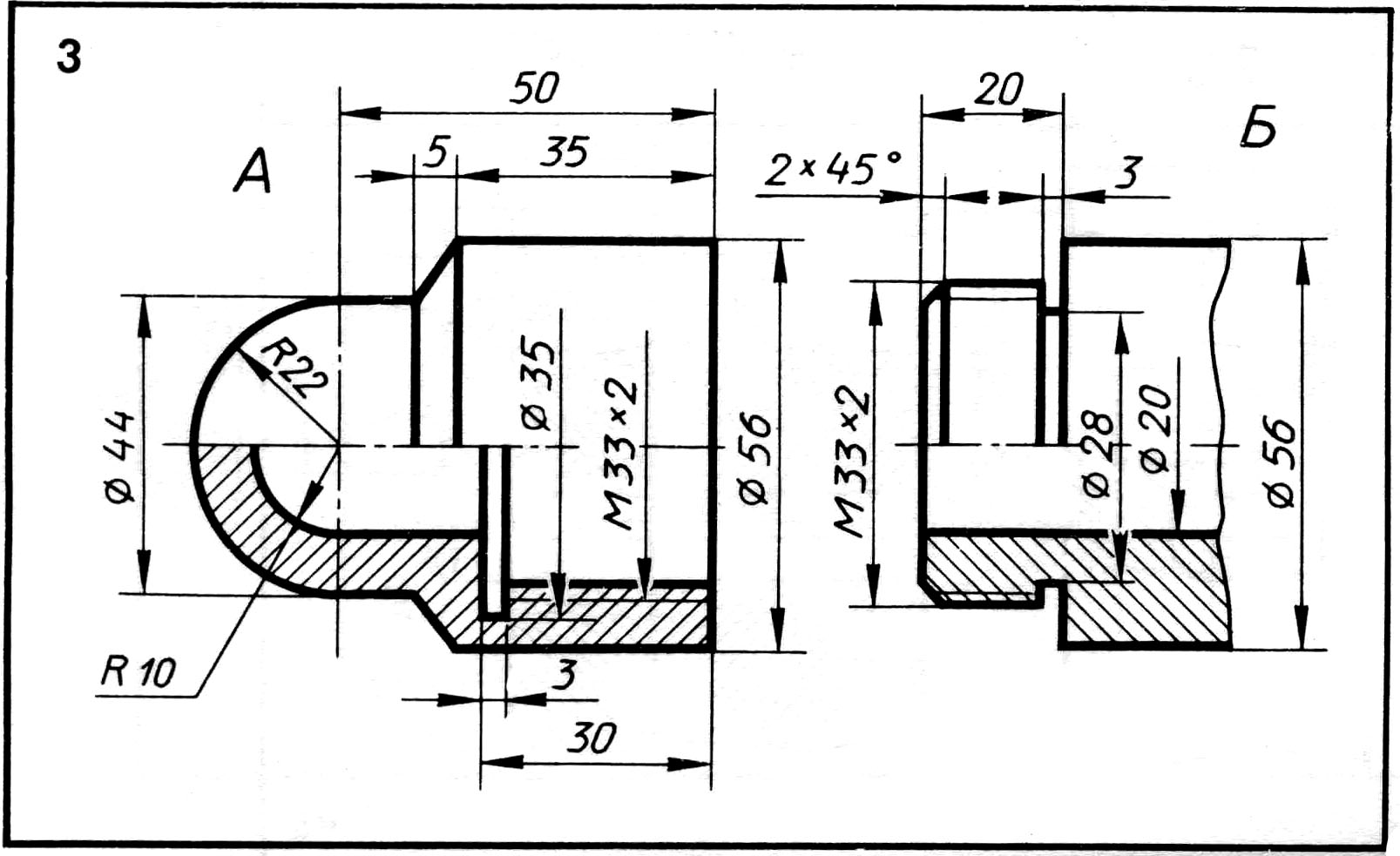

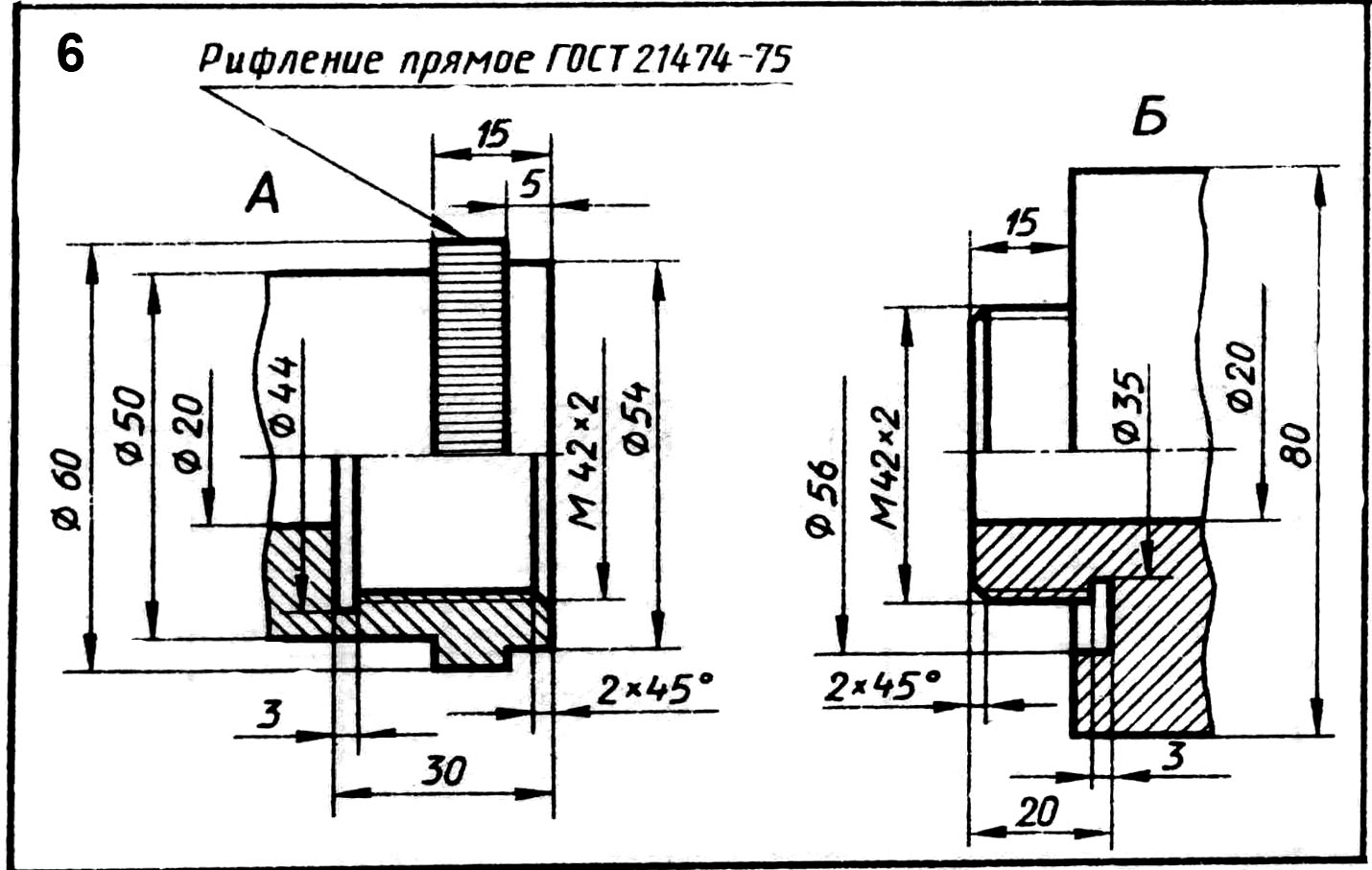

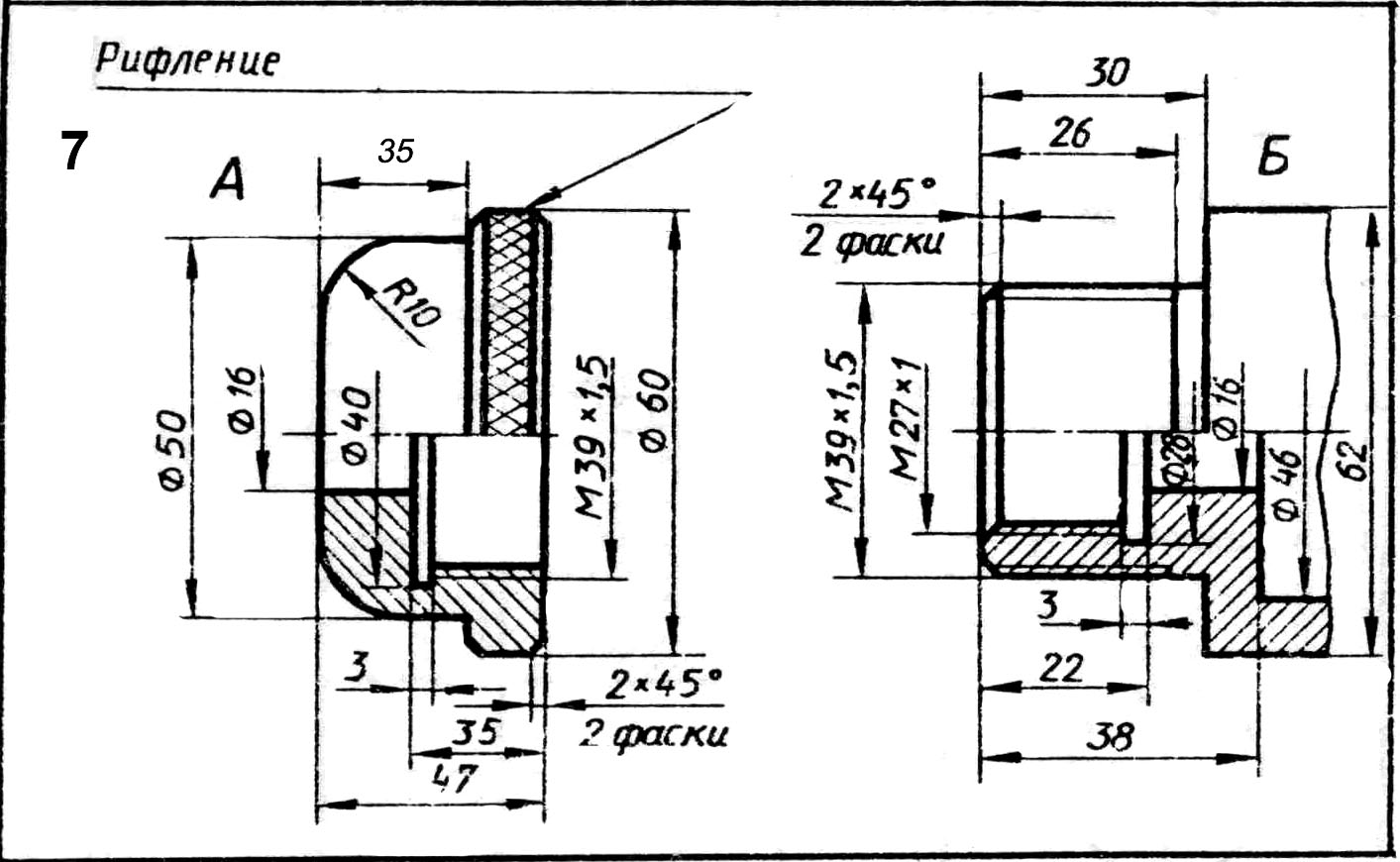

Лист №10 Соединение резьбовое

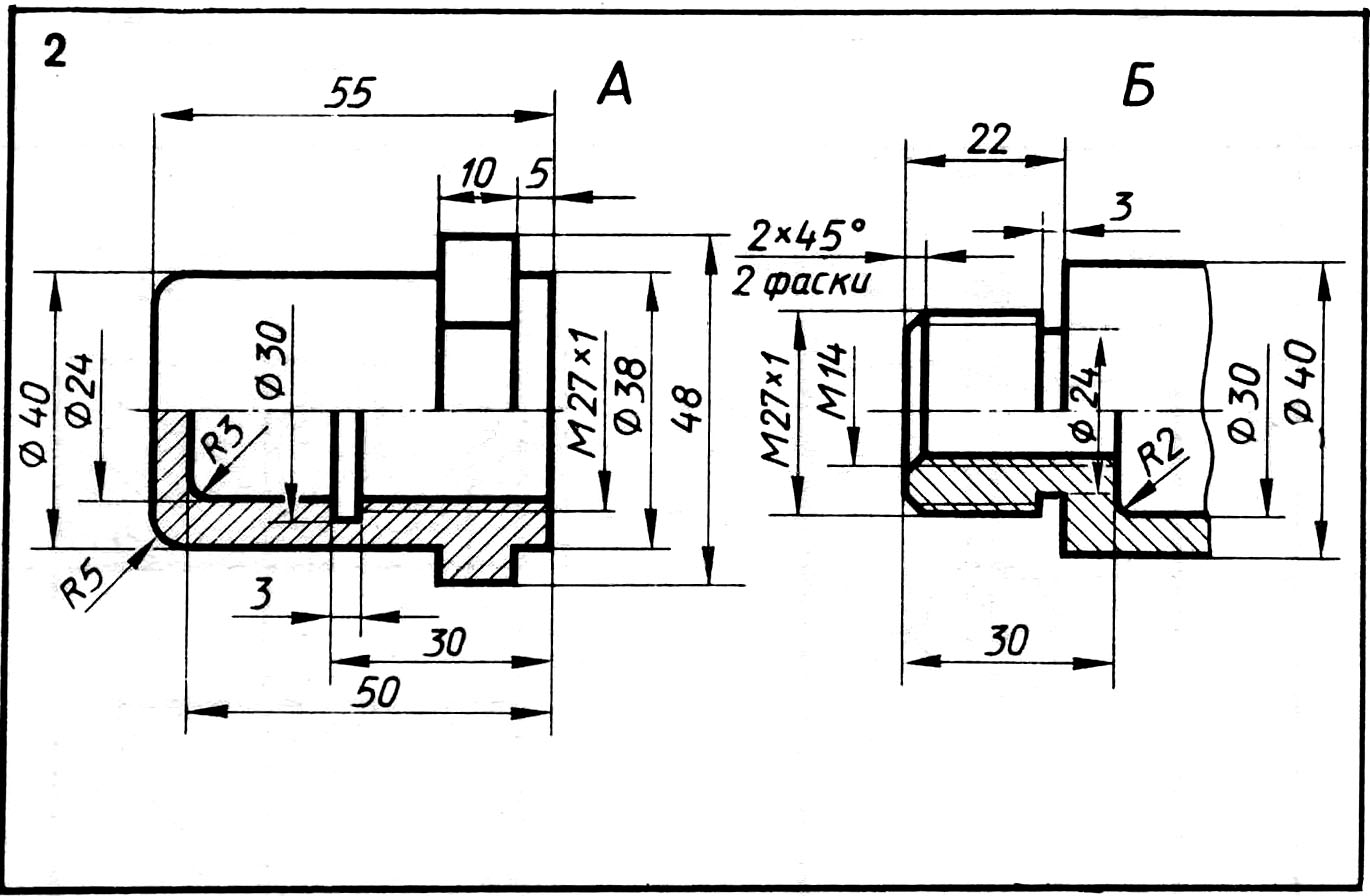

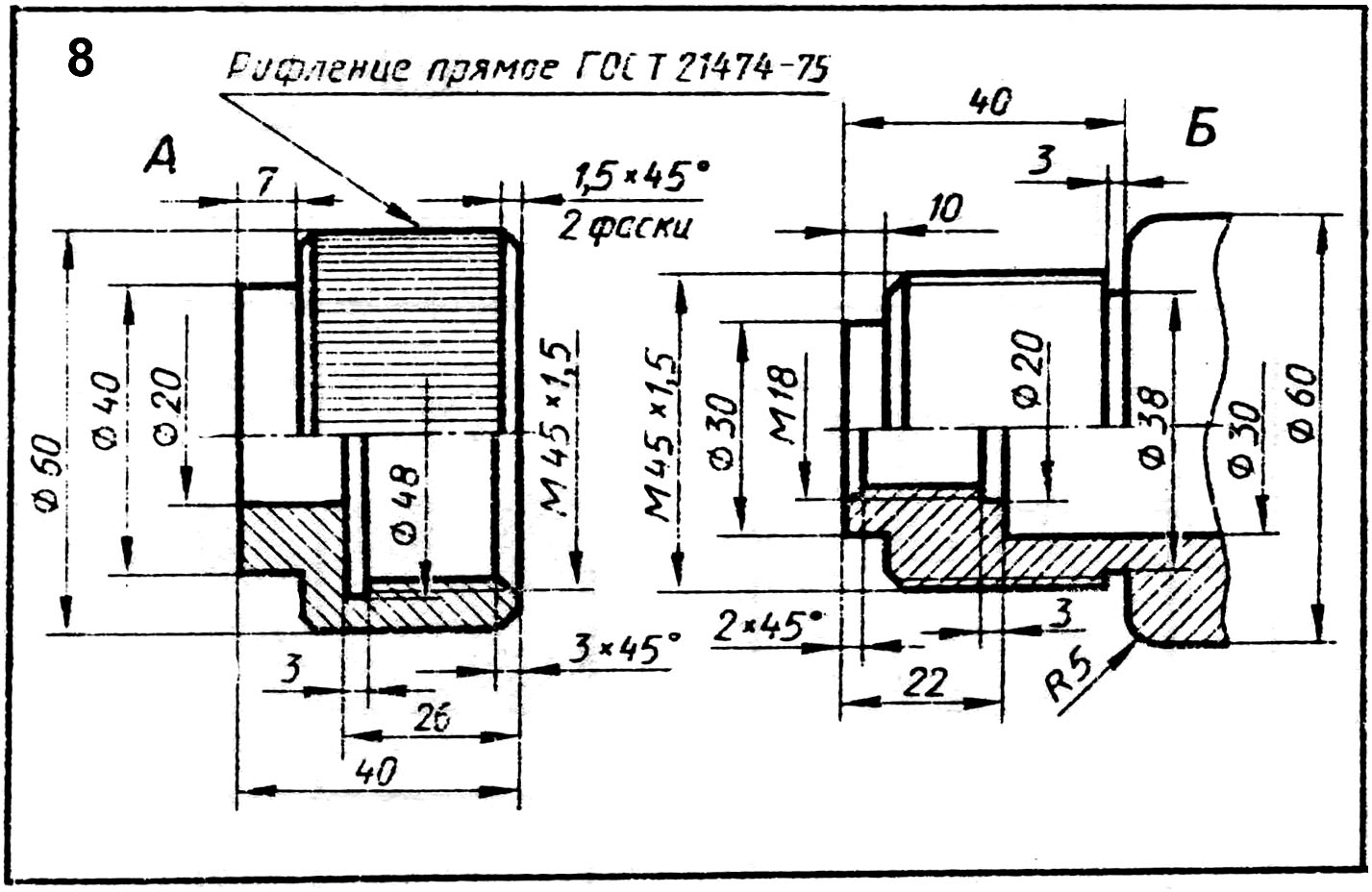

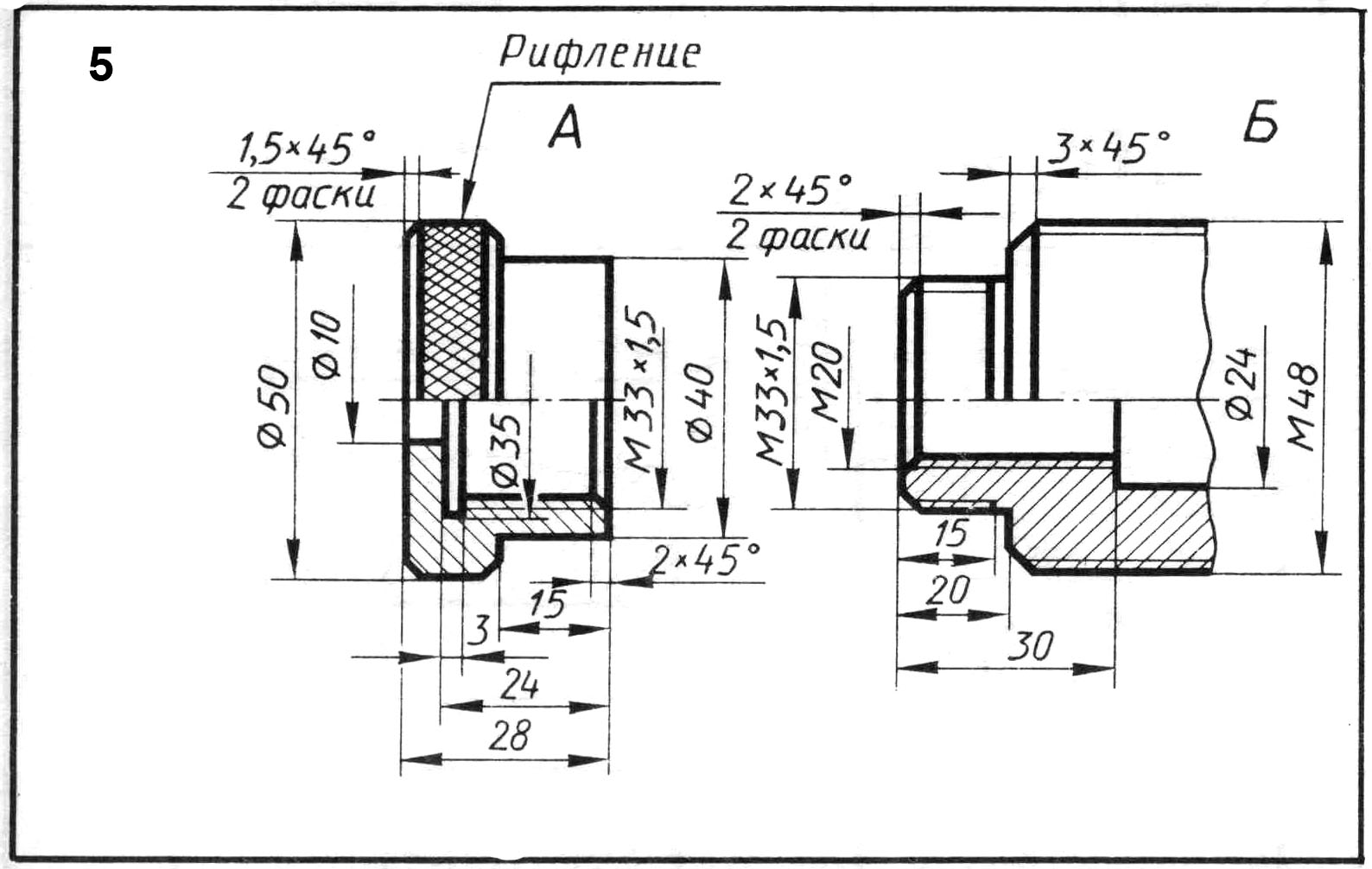

При выполнении графической работы учитывать, что одна деталь вворачивается в другую не полностью, а на 10-15мм. При этом соединить половину вида и половину разреза, сделать поперечный разрез по соединению.
Пример выполнения на стр. 60
Формат А3, выполнить в масштабе 2:1.

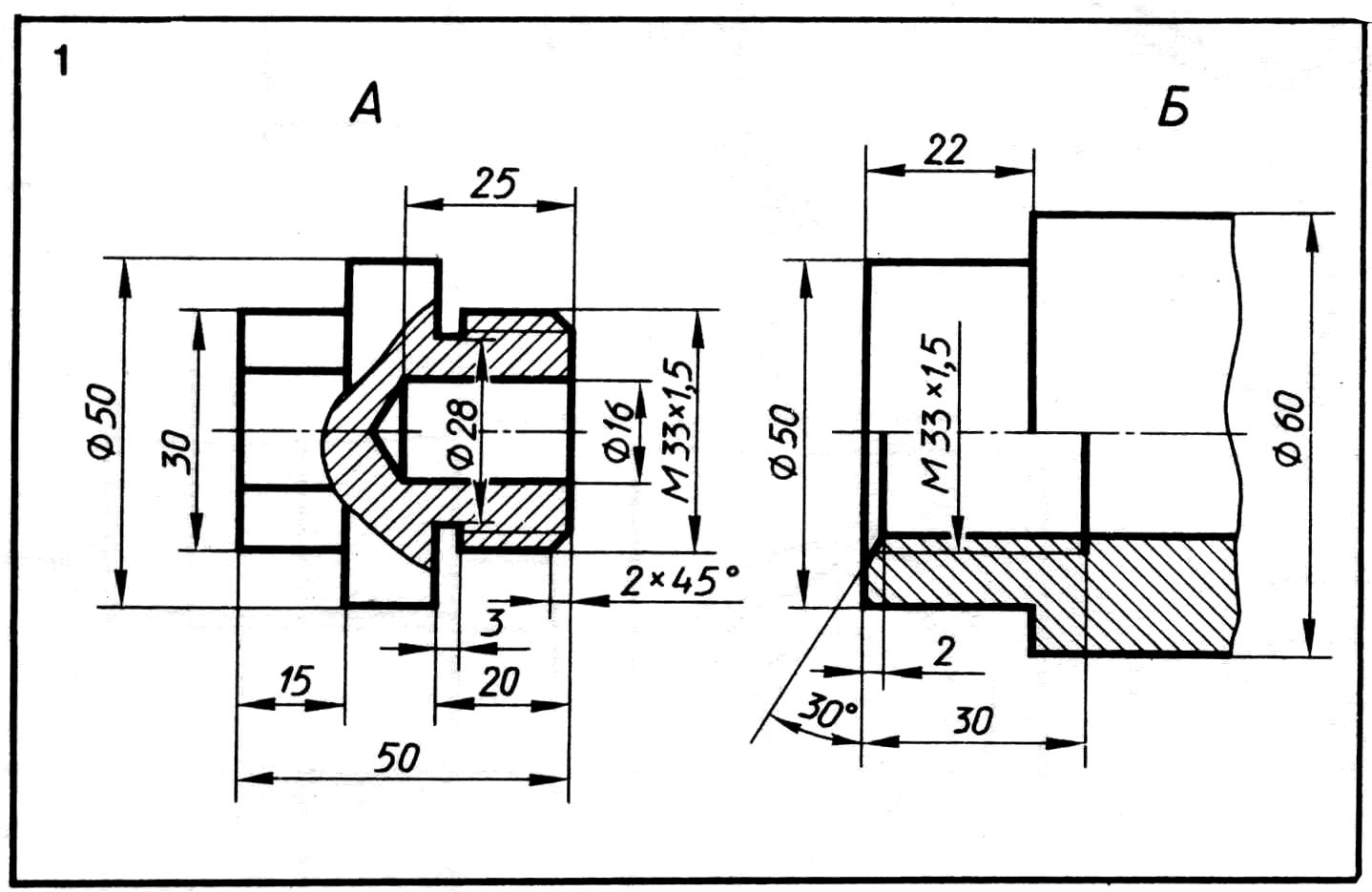

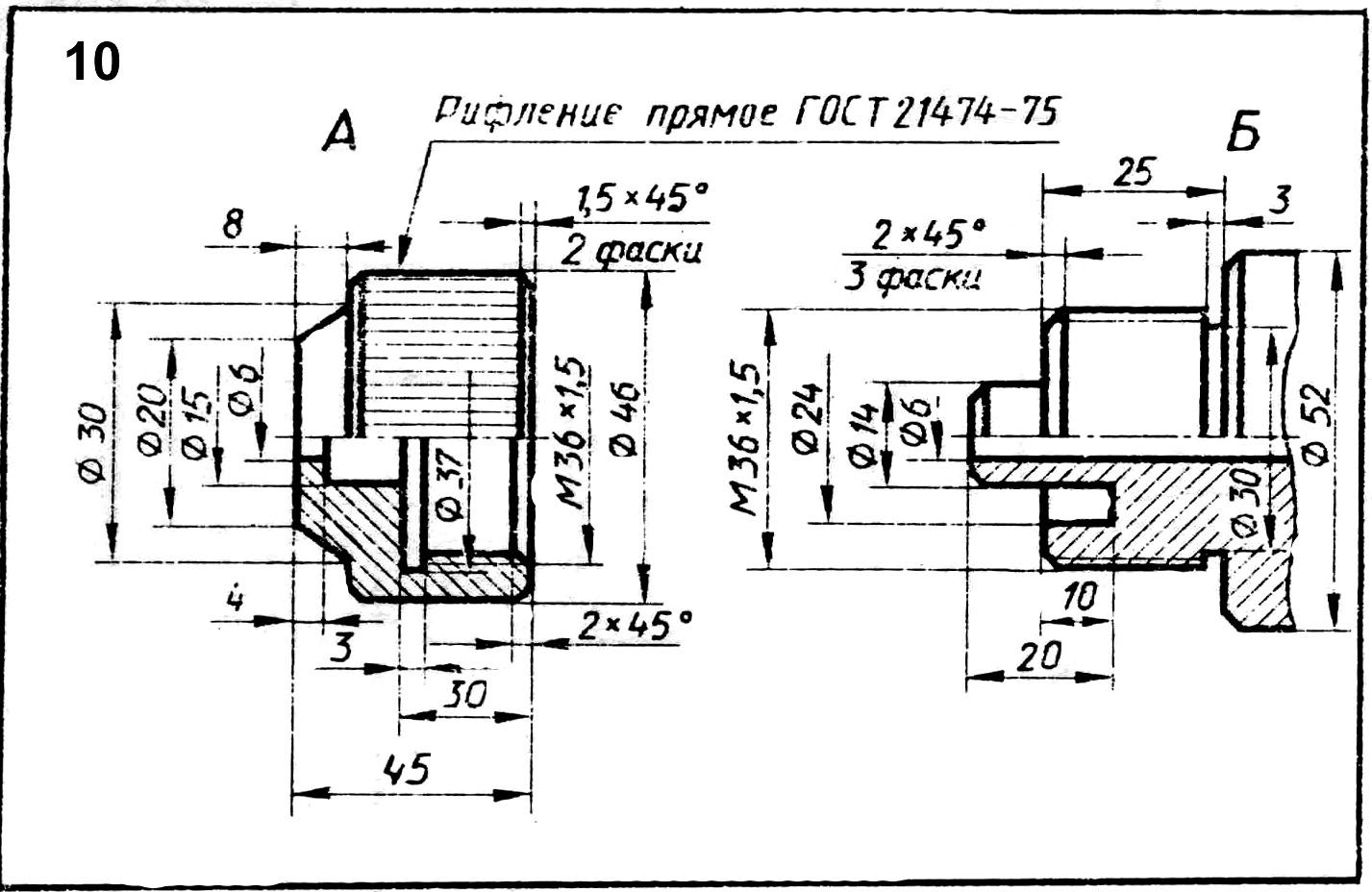

Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10

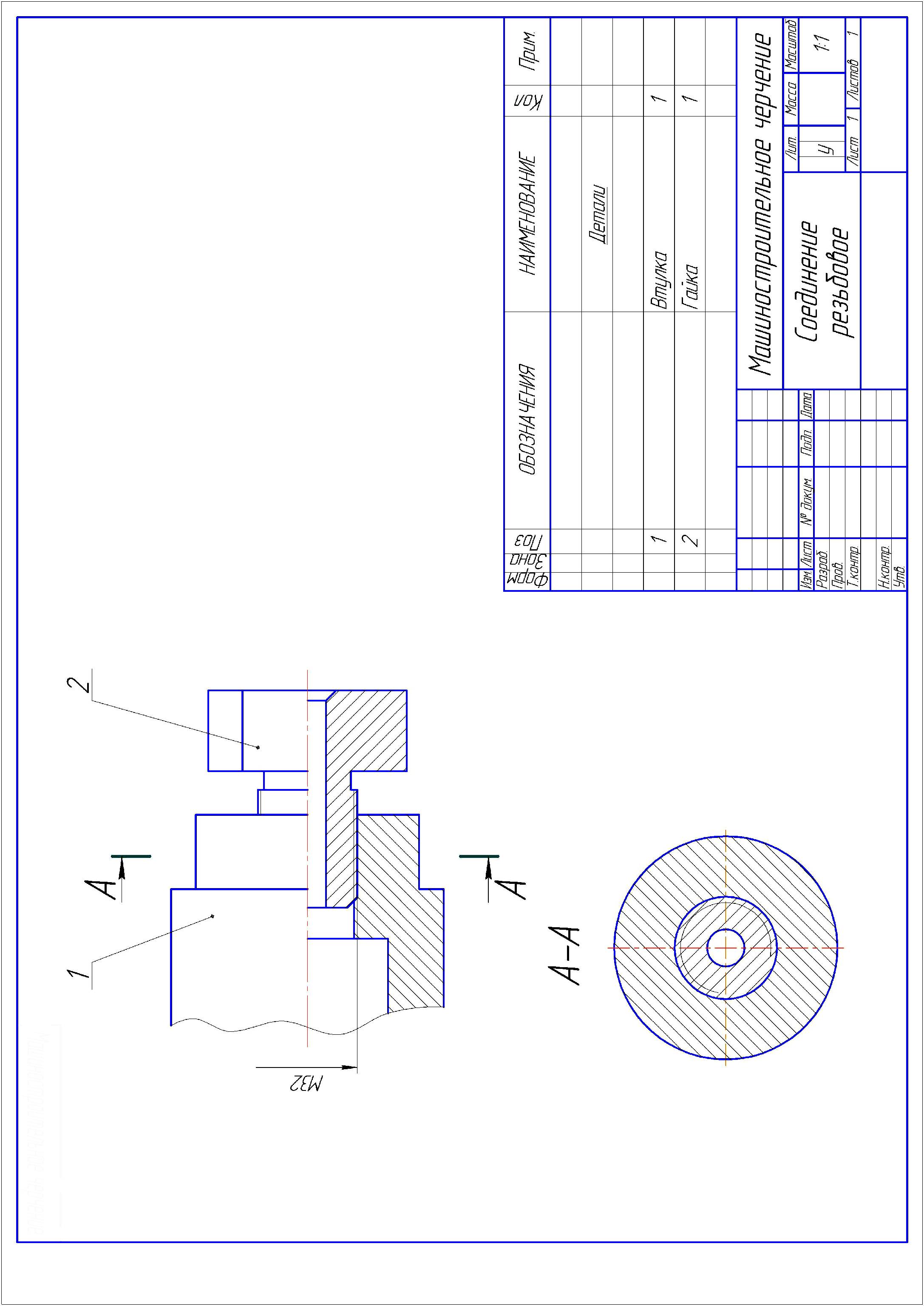

Рисунок 10. – Пример соединение резьбового
Лист №11 Соединение трубное
Выполнить трубное соединение на формате А3 по варианту. Сделать поперечный разрез по соединению. Выполнить в масштабе 1:1.

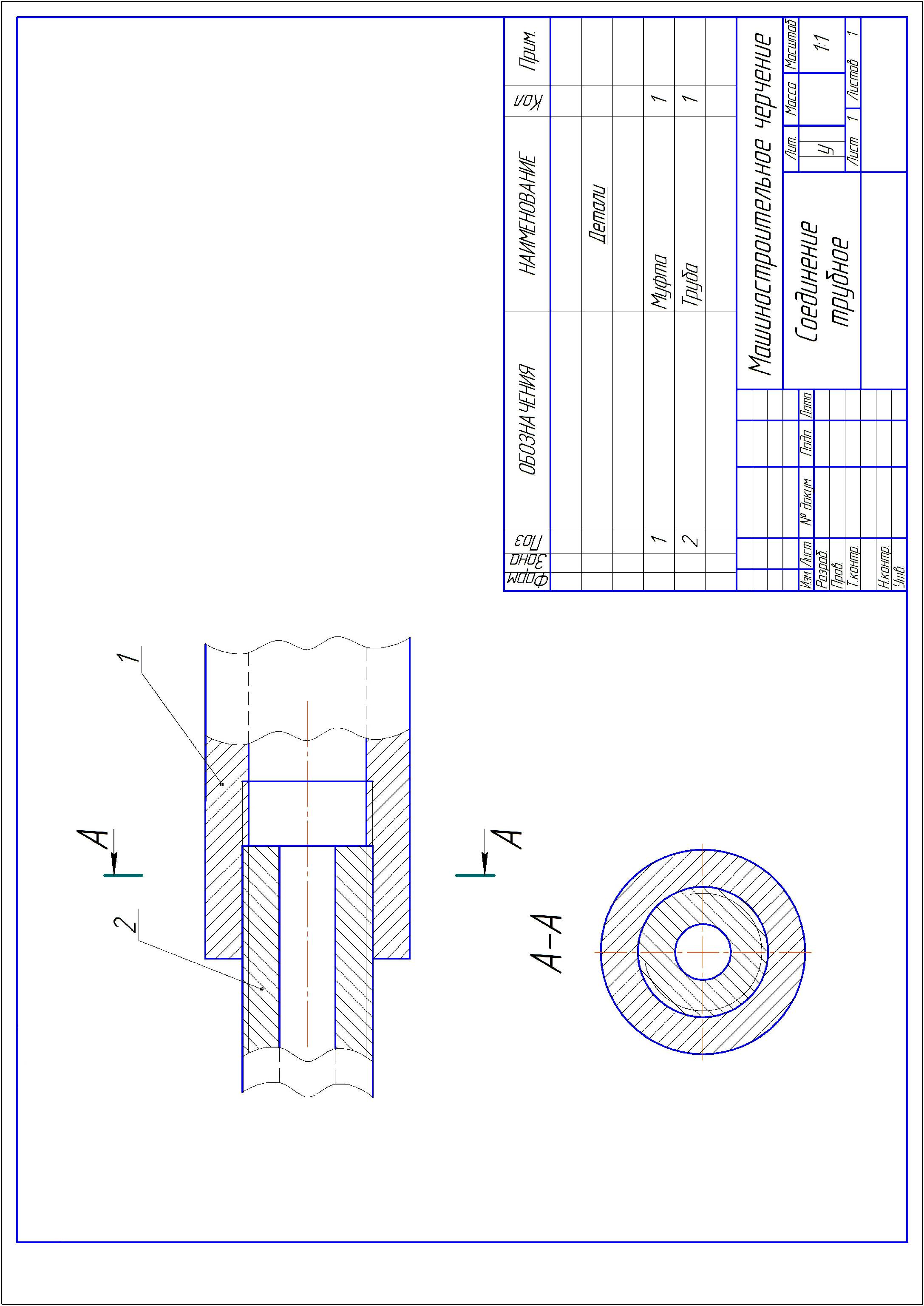

Пример выполнения на странице 62.

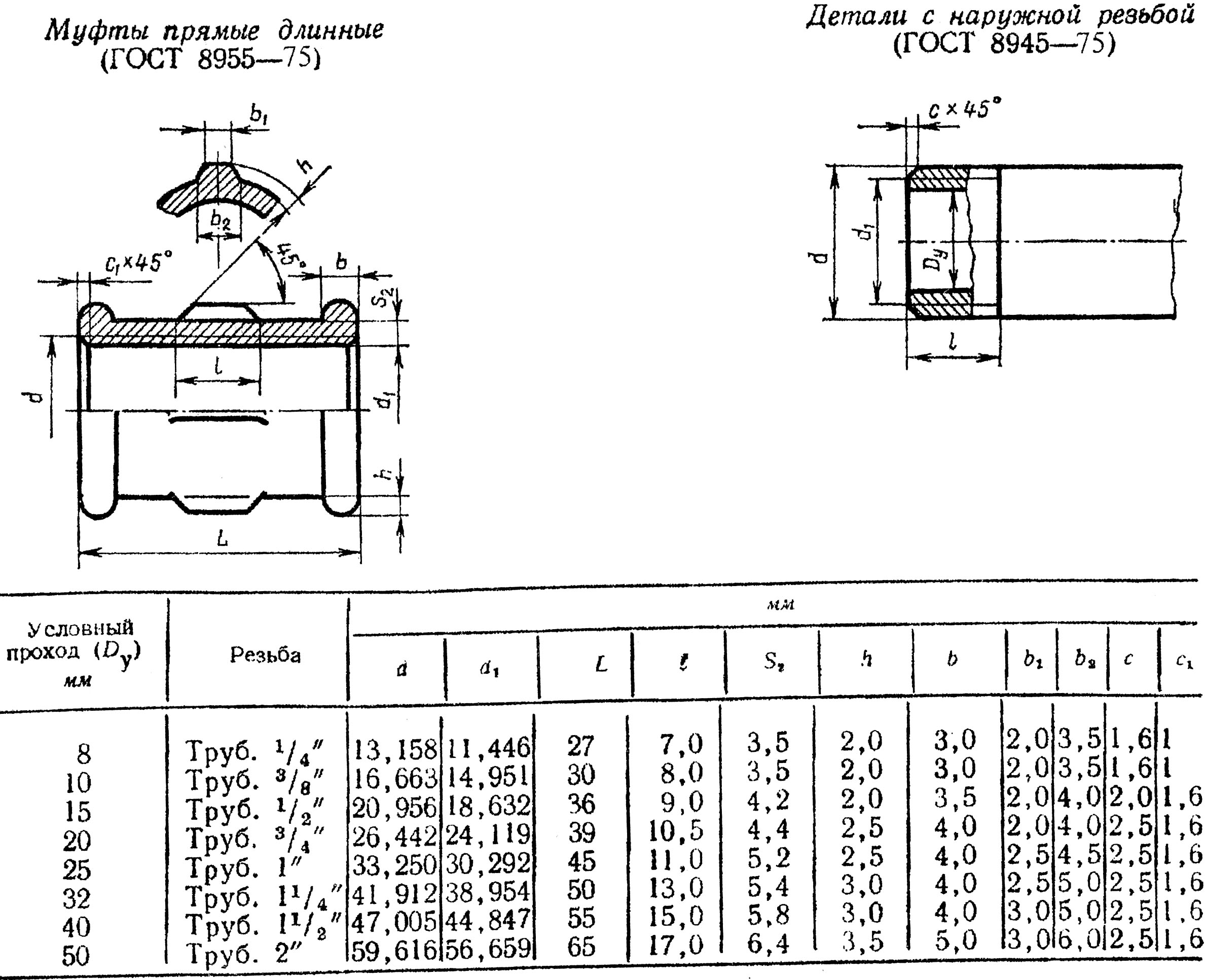

Элементы трубных соединений

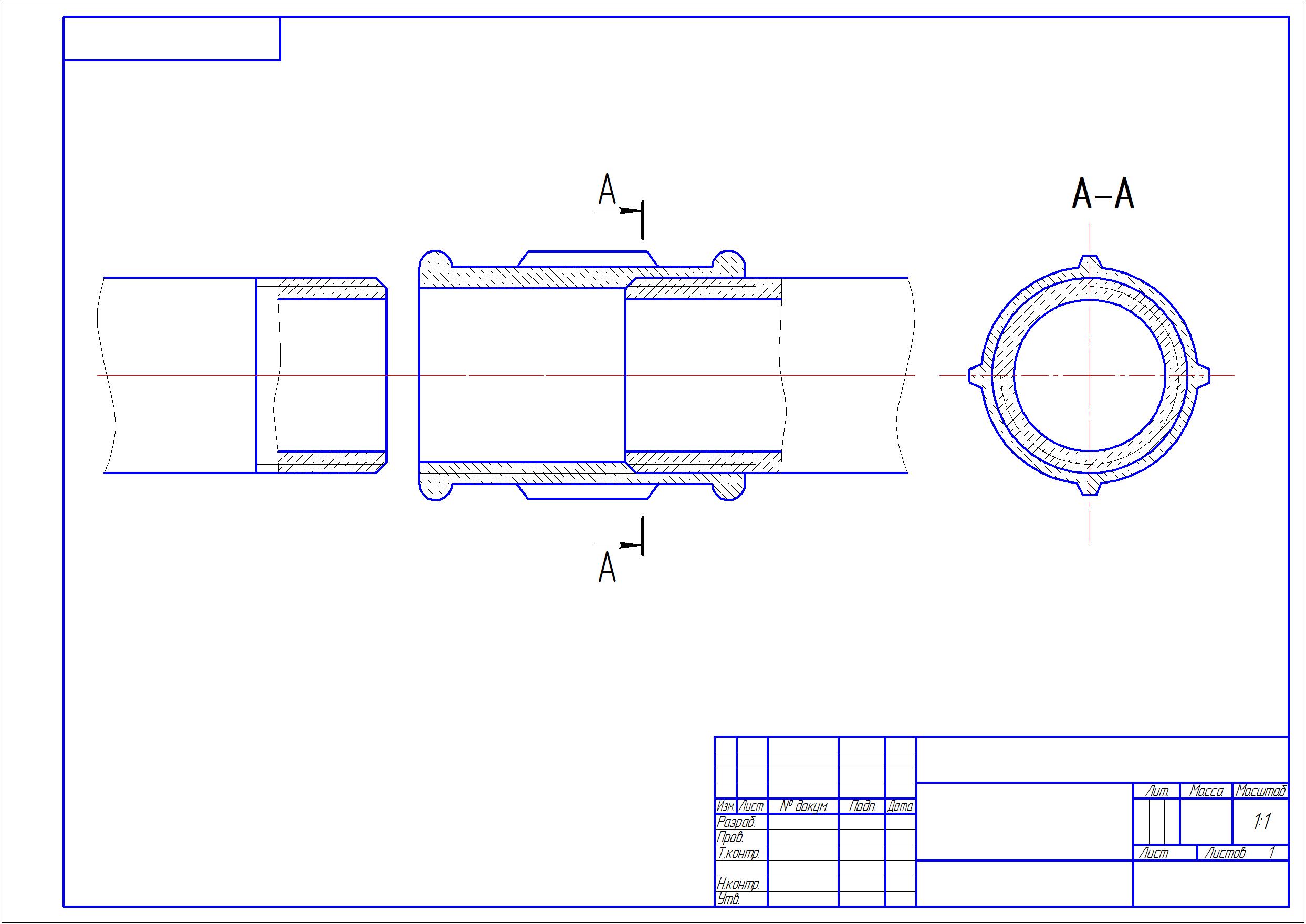

Рисунок 11. – Пример выполнения соединения трубного

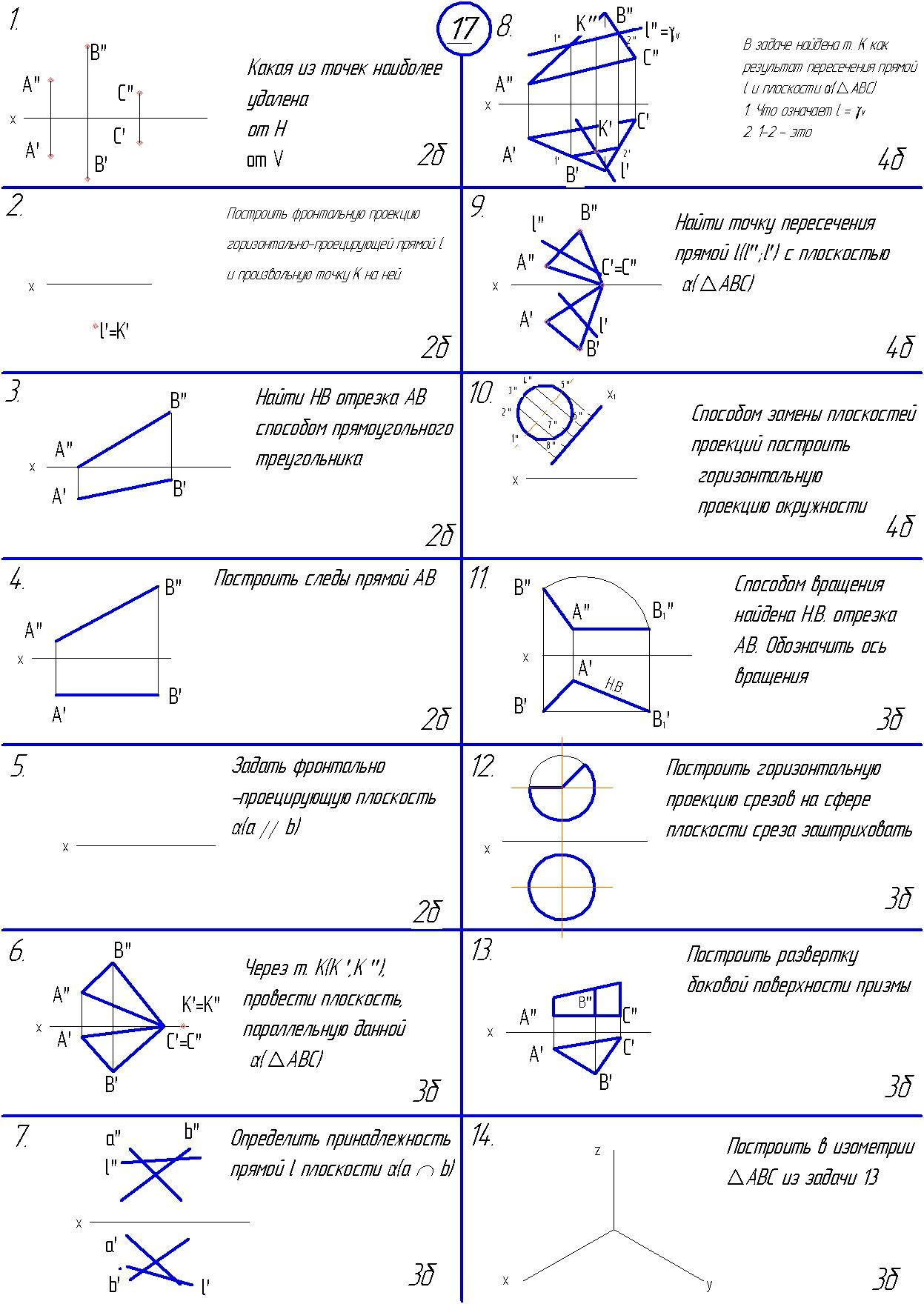

Вопросы для самоконтроля
Ортогональное проецирование. Точка.
1. Построение наглядного изображения точки.
Построение чертежа точки.
Чертежи точек, расположенных частным образом.
Прямая.
Чертёж прямой общего положения.
Чертежи прямых частного положения
Определение натуральной величины отрезка.
Построение следов прямой.
8. Определение принадлежности точки прямой.
9. Построение пересекающихся прямых.
10. Построение параллельных прямых. Признак параллельности.
11. Построение скрещивающихся прямых. Конкурирующие точки.
Плоскость
12. Способы задания плоскостей.
13. Частные случаи расположения плоскостей. Чертежи этих плоскостей.
14. Признак принадлежности точки плоскости
15. Признак принадлежности прямой плоскости.
Позиционные задачи
16. Построение плоскости, параллельной данной. Признак параллельности.
17. Построение линии пересечения двух плоскостей. Алгоритм решения
18. Построение прямой, параллельной плоскости. Признак параллельности.
19. Нахождение точки пересечения прямой и проецирующей плоскости.
20. Нахождение точки пересечения прямой и плоскости общего положения. Алгоритм решения.
Поверхности
21. Проецирование призм. Точка и линия на поверхности.
22. Проецирование пирамид. Точка и линия па поверхности.
23. Проецирование цилиндрических поверхностей. Точка и линия на поверхности.
24. Проецирование конусов. Точка и линия на поверхности.
25. Проецирование сферы. Точка и линия на поверхности.
26. Построение линии пересечения поверхностей проецирующими плоскостями.
27. Построение точки пересечения прямой с поверхностью. Определение видимости.
Развёртки поверхности
47. Построение полных развёрток призм. Точка и прямая на поверхности.
48. Построение полных развёрток пирамид. Точка и прямая на поверхности.
49. Построение полных развёрток цилиндра. Точка и прямая на поверхности.
50. Построение полных развёрток конусов. Точка и прямая на поверхности.
Типы соединений.
Типы резьб, их профили и обозначение.
Какая резьба является крепёжной.
Шаг и ход резьбы и его обозначение.
Как изображается резьба на стержне и отверстии.
Подсчитать конструктивные элементы болтового соединения (длину болта, длину нарезанной части, диаметр скрепляемых деталей, высоту головки болта, гайки, шайбы).
Условное обозначение болтов.
Условное обозначение гаек.
Условное обозначение шайб.
Условное изображение шпилечного соединения.
Условное обозначение шпилек.
Типы шпонок и их назначение.
Условное обозначение шпонок.
Простановка размеров на шпоночном соединении.
Выбор размеров шпонки.
Назначение шлицевых соединений.
Условное изображение шлицевого соединения. Простановка размеров.
Условное обозначение швов сварных соединений.
