4. Определение параметров теплоносителя в точке излома графика температур

Отпуск теплоты по отопительно-бытовому графику производится для потребителей, имеющих нагрузку на отопление, вентиляцию и ГВС. Необходимость в отпуске теплоты по отопительно-бытовому графику вызвана тем, что в закрытых водяных тепловых сетях температура воды в подающей линии должна быть не менее 70 - 75⁰ С, а в открытых – не менее 60-65⁰ С при любой температуре наружного воздуха.

Построением определяется температура наружного воздуха, при которой температура воды в подающей линии теплосети будет не ниже требуемой. Эта температура, t_н.и., называется температурой точки излома графика.

После построения графика определяются температуры воды после элеватора, t₃, и в обратной линии тепловой сети – t₂, необходимые для расчета и выбора подогревателей ГВС, отопления и выбора элеватора.

Для построения отопительно-бытового графика необходимо сначала построить отопительный график и затем произвести необходимые построения для получения отопительно-бытового графика.

Расчет отопительного графика производится в следующем порядке:

1. Определяется расчетный перепад температур сетевой воды, ⁰C:

(4.1)

2. Определяется расчетный перепад температур сетевой воды для систем отопления, ⁰С:

; (4.2)

t₃ принимается равной 95 ⁰С. Для жилых зданий более 12-ти этажей – 105 ⁰С.

3. Определяется расчётная разность температур для отопительных приборов, ⁰С:

; (4.3)

4. Определяется относительный расход теплоты на отопление:

где t_н – текущая температура наружного воздуха, принимаемая для построения графика. За начальную температуру принимается температура наружного воздуха, t_н = +8 ⁰С, принятая за начало отопительного периода, за конечную – температура наружного воздуха для проектирования систем отопления, t_ор, для заданного региона. Для построения графика принимаются 3-4 промежуточных значений температур наружного воздуха.

5. Определяется температура сетевой воды в подающей линии тепловой сети при всех, принятых для построения графика, температурах наружного воздуха, t_н:

6. Определяется температура сетевой воды в обратной линии теплосети для тех же температур:

7. Определяется температура сетевой воды на входе в систему отопления для тех же температур:

Расчет отопительного графика можно производить в электронных таблицах "Exel". Пример расчета приведен в Приложении 5.

После проведения расчета можно приступать к построению графика. Построение можно проводить с помощью мастера построения диаграмм.

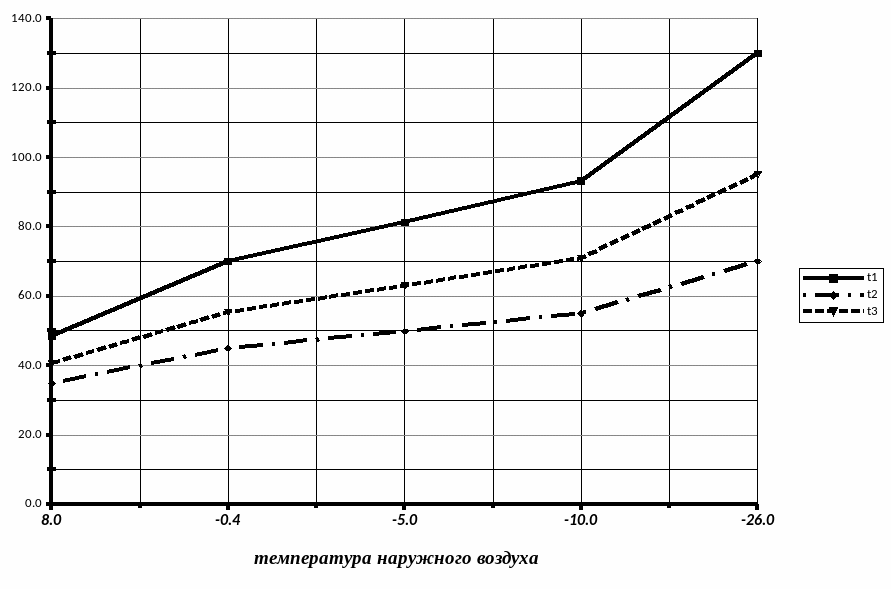

Рисунок 4.1. Отопительно-бытовой график

5. Определение параметров теплоносителя для выбора и расчета подогревателей

Для выбора необходимого типоразмера и числа секций водоподогревателей следует определить необходимую поверхность нагрева по расчетной теплопроизводительности подогревателя, равной расчетной нагрузке на отопление или ГВС, расходам и температурам греющего и нагреваемого теплоносителей.

5.1. Определение параметров теплоносителя для расчета подогревателей для систем отопления и вентиляции

Подогреватели для систем отопления используются при независимом присоединении систем отопления. Для расчета и выбора подогревателей необходимо определять температуру теплоносителей на входе в подогреватель и выходе из него, а так же расходы греющего и нагреваемого теплоносителей.

Температуру нагреваемой воды следует принимать:

- на входе в подогреватель, t'₃ – равной температуре воды в обратном трубопроводе систем отопления и вентиляции при температуре наружного воздуха равной t_ор;

- на выходе из подогревателя, t₃ – равной температуре воды на входе в систему отопления при температуре наружного воздуха равной t_ор.

Температуру греющей воды следует принимать:

- на входе в подогреватель, t₁, - равной температуре воды в подающем трубопроводе тепловой сети при температуре наружного воздуха, равной t_ор;

- на выходе из подогревателя, t₂, - равной температуре воды в обратном трубопроводе тепловой сети при температуре наружного воздуха равной t_ор.

Расчетные расходы воды G_г и G_н, кг/с, следует определять по формулам:

- расход греющей воды, кг/с:

- расход нагреваемой воды, кг/с, определяется из уравнения теплового баланса подогревателя:

где - коэффициент полезного действия подогревателя.

из теплосети

на отопление

в теплосеть

Рисунок 5.1 Схема для определения параметров теплоносителя
