Билет № 10

1.Обезвоживание ДМ. Исп. длявыпуска товарн. ДМ, для хранения и трансп-ки. Для этих целей исп. обезв. машины: пресс-пат, шнек-пресса, диск. пресса, пап-машины.В зависимости от оборудования на выходе получаем массу с разной конц-цией. Если массу нужно далеко трансп-ть или долго хранить ,то её высушивают особым образом, превращая в лепестообразные частицы, такая масса наз-ся пушёнкой. Пап-машины исп. для заводов малой мощности, высуш. до 25-30% сухости. Осн. узлом явл. сетчатый медленно вращ. цилиндр, погруж. в ванну, в которую ч/з напускной ящик под-ся масса на сгущение. Вследствие разностей уровней ж-ти в ванне и внутри цил-ра происходит переток воды из вол-той массы внутрь цилиндра. Вол-на задерживаются и прилипают на пов-ть цил-ра и обр. на нем элемент. слой. при вращ. цилиндра этот слой переходит на бесконечное сукно при помощи съемно-отжимного валика. Вода из цилиндра непрерыв. удал-ся. Образовавшийся элем. слой попадает вместе с беск. сукном под пресс, состоящ. из нижн. и верх. формующего валов. Здесь полотно обезвоживается до 25-30% влажности. Прилипший слой вол-на на пов-ти форматного вала достигает требуемой толщины за счет многократного наматывания, к-рое можно регулировать. И затем передается на мокрый накат, на котором либо скручив. в рулон, либо разрез. спец. ножом и влажные папки складыв. в стопки. Исх. конц. может широко варьировать от 0,5-2%, конечн.-25-30%.

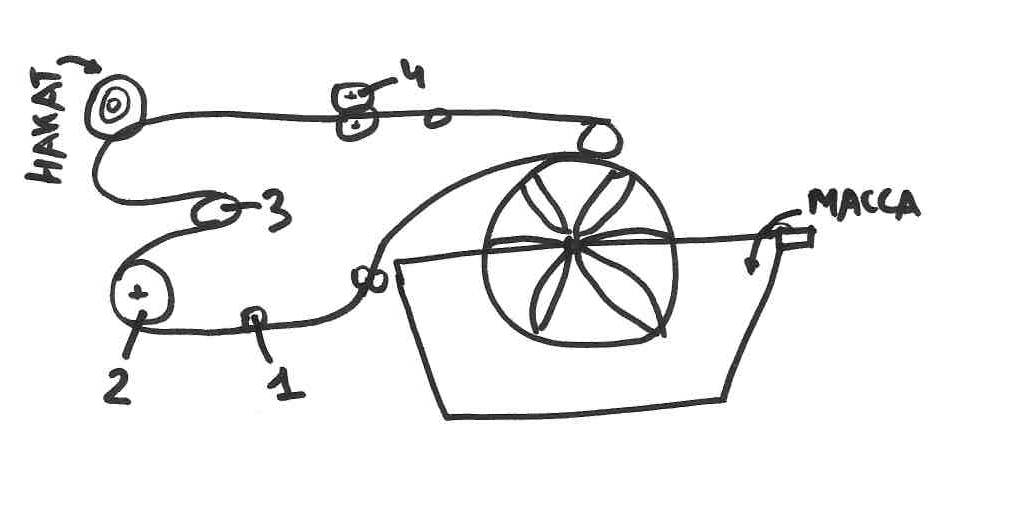

Рис.1:Пап-машина:1–сукномойки;2–сукноправильный валик;3–натяжной валик;4–форматные валы.

Круглосеточный пресс-пат (камюр-машина).Для обезвожив. ДМ от конц. 1 до 45-50% до более выс. сухости, чем на пап-машине. исп. камюр-маш. Они имеют большую произв-ть и поэтому их устан. на больш-во предпр-ях. Суспензия ДМ ч/з н/я поступ. в ванну, в кот-ой погружен мощный фильтр с прижимными валиками, работающими под больш. напряжением. здесь он раб. как обезвожив. вакуум-фильтр и обезвоживает массу до конц.20% затем полотно ДМ послед-но проходит два пресса высокого давления: 1)форпресс; 2)мокр. пресс. Каждый состоит из 2-х пар валов. После этих прессов конц. увел. до 50%. После этого ДМ может попадать в суш. камеру и подсушиваться до уменьшения влажности, но может полотно после прессов поступать на попер. резку. Резка полотна производ-ся в 2-ух направлениях.

Винтовые и дисковые пресса (шнек-пресса).

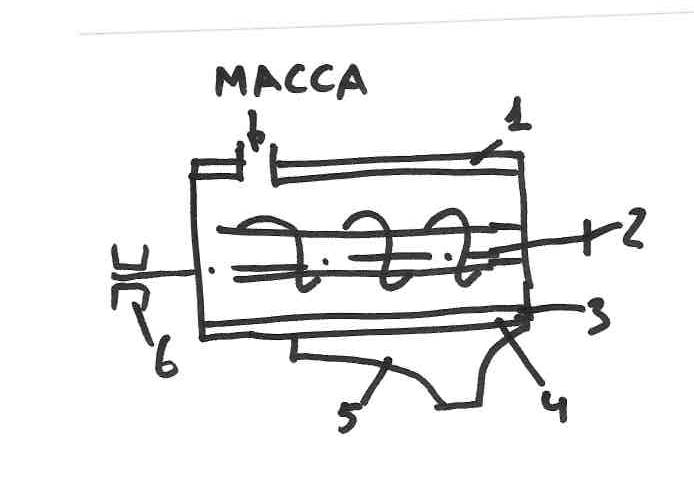

Рис.2:Гориз-ный шнек-пресс: 1–чугунный корпус; 2-рычаг для регулирования давления массы; 3–бронзовая рубашка конической формы; 4–кольцеобразная щель; 5-отвод отжатой воды.

Они нашли прим-ие при кратковременном хранении массы и при совмещении сгущении и отбелки. Они компактны, занимают мало места и имеют высок. произ-ть. При этом степень обезвоживания очень высока и варьирует в очень шир. пределах. Единств. нед-к его явл. предварит. сгущение массы до 3%. Осн.элементы конструкции: чугунный корпус. удлинённый. слегка конич. формы. Внутри корпуса-вал с насаженным на него винтом.В ниж. части имеется бронзовая рубашка с отверстиями.ч/з кот. просачив-ся отжатая винтом вода. Вода проходит ч/з перфорир. ниж часть в камеру.Масса остаётся в пространстве м/у бронз. рубашкой и чугун. корпусом и удал. ч/з кольцеобраз. щель в узкой торцевой части. ДМ после обезвожив. на винтовом прессе получ. в виде комочков, которые легко трансп-ся сжатым воздухом. Последующий их роспуск гидроразбивателем осущ. легко при конц.8-10%.

Пушонка – эта сухая ДМ , при её получении массу сначала сгущают до 12% конц., затем доп-но измельчают для устранения комочков и узелков , затем массу направляют в шнековый транспортёр для разрыхления, после взвешивания на ленточных весах непрерывного действия и поступает в разрыхрытель вертифлекс – это гориз-ный рафинёр с одним вращающимся диском.Сюда же добавляется отбеливатель.Здесь масса разд-ся на вол-на до ρ=120кг/м³. Масса из разрыхрытеля выбрасывается к верху и ч/з воздушную камбу подаётся в стальной трубопровод, откуда в крытые вагоны ч/з клапана.

2. Химизм СФА варки.Как показ-ют наблюдения, Л древ-ны при сфа варке переходит в р-р быстрее и легче, чем при натронной, благодаря чему сокращается про­долж-ть варки до одной и той же степени провара Ц. Так как углеводы раств-ся в обоих случаях при­мерно с один-вой скоростью, сокращение продолж-ти варки спос-ет улучшению селективности проц-а, и вы­ход техн-кой Ц при одинаковой степени провара оказ-ся при сфа варке более высоким, чем при на­тронной, а прочн-ые свойства Ц лучше. Более быстрое и легкое раств-ие Л при сфа варке м. б. объяснено специф-им действием ионов сульфида или гидросульфида, присутст-щих в с­фа вар-ом щелоке. Еще в тв. фазе Л древ-ны под действием этих ионов вступает в р-цию сульфидирования, кот-я спос-ет его раств-ию и препятствует его конденсации под действием Щ.

При СФА варке протекают проц-ы что и при натронной, а также р-ции сульфидирование. Бензилепиртовые группы Л реаг-ют с гидросульфидом первон-но с образ-ием меркаптана (меркаптизация Л), а затем это неустойчивое в щел-ой среде соед-ие, реагируя с бензилспиртовой группой др-ой фенилпропановой единицы Л, образует стойкий сульфид:р

При сфа варке гидроксид Na расщепляет фенольные простые эфирные связи, и осво­бодившиеся фенольные гидроксилы активируют диалкилэфирные простые поперечные связи у α-углеродных атомов пропановой цепочки, которые, в свою очередь, расщепляются гид­росульфидом. Это явление м. назвать сульфидированием.

Т. обр., гидросульфид участвует не только в р-ии сульфидирования, но и в р-иях разрыва простых эфирных связей в мол-лах Л.

Образ-ся также эписульфидные связи:р-ия.

Выход осн-ых орг-ких продуктов, присутствующих в ЧЩ после натронной и СФА варке, примерно одинаков.

ГемиЦ, как и при натронной варке, переходят в р-р гл. обр. в виде оксикислот и частично в виде простых орг-ких кислот — щавелевой, муравьиной и т.п. При обработке щепы сероводородом в слабощелочной среде происходит восстановление конечных альдегидных групп углеводов в тиольные (меркаптанные) группы, что защищает углеводы от р-­ции отщепления. Метоксильные группы Л во время сфа варки омыляются примерно в таком же кол-ве, как и при натронной, но, кроме метилового спирта, продуктом омыления оказ-ся летучие метилсернистые соединения — гл. об­р. метилмеркаптан CH₃SH и, диметилсульфид CH₃SCH₃, обладающие резким, неприятным запахом.

3. Ф-ры проц-а проклейки. Эффект проклейки зависит от многих ф-ров: качества клея, порядка в ведения в бум. массу хим-тов при проклейке, кислотности среды, кач-во примен. воды, темпер. массы, ст. помола массы, режимов отлива, прессования, сушки и каландрирования Б., а также св-в исх. вол-тых мат-лов и др. комп-тов Б. Качество клея. Клей м/т содержать разл. кол-во своб. смолы в зав-ти от м-да его прготовл. Кач-во нейтрального клея опред. его чистотой и отсутствием своб. щелочи, а кач-во белого и высокосмол. клея гл. обр. степенью дисперности клеевых частиц в готовой эмульсии. Чем меньше и однороднее частицы, тем лучше клей и выше его кроющая сп-ть. Грубодисперсная эмульсия м/т выпадать в осадок еще до испол-ния. Чрезмерная устойчивость, вредна и м. привести к ухудшению проклейки. Порядок введения в бум. массу хим-тов при проклейке. Клей необх. добавлять в бум. массу раньше сернок-го глинозема, чтобы он мог хорошо перемешаться с вол-ном. При введении глиноз. раньше клея образ. грубозернист. осадок смолянокислого Аl, облад. худшими проклеив. св-вами в рез-те преждевремен. осаждения клея и неоднородного распред. осадка на вол-не. Порядок введ. наполн-ля не оказ. сущ-го влияния на проклейку. Однако лучшие рез-ты прокл. дост-ся при введ. наполн-ля после глинозема. Кислотность среды. Для эф-та проклейки имеет знач. как нач. рН массы до введения клея, так и конеч. рН после ввода сернок. глинозема. Нач. рН массы завис. от вида волокн. мат-ла и кач-ва произв. воды. Он выше при раб. на свеж., жестк. воде и при проклейки сфа Ц, чем при раб. на мягкой воде и при прокл. сфи Ц. Оптим. нач. рН=6,5-7, т.к. клей равномерно распред. в массе, и после ввода глинозема получ. мелкие хлопья клеящего осадка, дающие тонкодисперсные клеевые частицы. Чем кислее масса, тем крупнее получ. хлопья и хуже проклейка. Для улучш. проклейки реком-ют нейтрализовать изб. кислотности массы перед вводом клея небольшой добавкой NaOH, силиката Na, алюмината Na, Са(ОН)₂. Конечная рН массы после ввода глиноз. д. наход. в пределах 4,5-5, а при исп. кислой обор. воды пониж. до 4-4,3. Кач-во произв. воды хар-ся временной бикарбонатной и пост. жесткостью. Р-ция нейтр. клея с солями врем. и пост. жесткости воды:

2С₁₉Н₂₉СООNа+Са(НСО₃)₂=(С₁₉Н₂₉СОО)₂Са+2СО₂+2NаОН;

2С₁₉Н₂₉СООNа+СаСl₂=(С₁₉Н₂₉СОО)₂Са+2NaСl.

В рез. этих р-ций состав клеящего осадка изм., что ухудшает прокл. Б. Необх. условие проклейки нейтрал. клеем – наличие мягкой воды. При нал. жесткой воды прокл. нейтр. клеем м/т улучшится если в клей (или в массу) добавить защитный коллоид-казеин. Для прокл. Б. белым клеем желательна произв. вода умерен. жесткости, а для прокл. ВС клеем более жесткая вода. Благоприятное влияние бикарбонатных солей жесткости воды на прокл. Б. клеем с выс. сод. свобод. смолы объясняется тем, что для осажд. и фиксации смолы на вол-не необх. наличие в воде Al(OH)₃:

Al₂(SO₄)₃+3Ca(HCO₃)₂=2Al(HCO₃)₃+3CaSO₄,

2Al(HCO)₃=2Al(OH)₃+6CO₂.

При прокл. Б. люб. видом каниф. клея в жесткой воде, сод-ей бикарбонаты, необх. увеличивать расход сернок-го Аl, если этого не сделать, то рН среды повыш., а ст. прокл. Б. сниж. Темп-ра массы при прокл. Повыш. t массы при прокл. вызыв. слипание и укрупнение смоляных частиц в клеевом осадке, что влечет пониж. ст. прокл. Б. При t массы выше 60⁰С Б. почти полностью теряет прокл. в-ва. Сниж. степени прокл. нейтр., белым и усиленными клеями наблюд. при t массы выше25⁰С, а при исп. ВС клея при35⁰С. Если клей ввод. в нагр. бум. массу, а затем после ее охлажд.добавлять в нее сернокисл. глинозем, ухудш. прокл. Б. не наблюд. Сушка Б. При сушке смоляной осадок спекается, прилипая к вол-ом в виде отд. дискретных частиц, при этом он приобр. гидрофобные св-ва. При сушке Б.при низкой t(20-40) спекание клеевого осадка на вол-не не происходит и Б. полностью не прокл. Разл.3стадии сушки клееной Б.:-стадию испарения влаги из клеевого осадка до сухости Б. около60%,–стадию спекания клеевого осадка до сухости Б. около65-85% и – стадию досушки Б. при сухости выше 85%. В перв. стади сушки Б. t суш. цил-ров надо повыш. постепенно, t не д.превышать 80⁰С. во 2-ой стадии сушки t цилиндров д.б. более выс. В 3-ей стадии сушки t цилиндров д.снижаться до 70-80⁰С. Св-ва прокл-мой бум. массы. Увелич. ст. помола массы должно повышать прокл. Б, т.к. при размоле увел. пов-ть вол-н и их адсорбционная спос-ть по отнош. к смоляным осадкам. Наполн-ли сниж. ст. прокл. Б., особенно при выс. их сод. Для умен-ия вредного действия наполнит. на прокл. рекомендуетсяся вводить их в массу после клея и глинозема. В порядке убыв. восприимчивости прокл. в-в волокн. мат-лы м/т быть располож.: сфа небел. Ц–ДМ–сфа бел–соломенная Ц–сфи бел.Ц–сфи небел– облагорож. Ц –тряп. полумасса., обусл-но сод-ем гемиЦ-ных спутников в волокн. мат-лах и их адсорбц. спос-ти.
