2. .Фортифікаційне обладнання опорних пунктів, позицій і районів розташування підрозділів

Фортифікаційне обладнання опорних пунктів, позицій та районів розташування підрозділів здійснюється з метою захисту особового складу, озброєння та техніки від усіх засобів ураження противника. Втрати від вогню противника піхоти, яка укрита, у порівнянні із неукритою, у 4-6 разів нижчі, а від ядерної зброї - в 10-15 разів.

Роботи з фортифікаційного обладнання починаються відразу пі­сля зайняття підрозділами батальйону району, що призначений. Вони тривають весь час, поки підрозділи займають цей район. Ці роботи дуже трудомісткі й займають багато часу. Досить сказати, що навіть влаштування окопу для стрільби лежачи займає від 25 до 40 хвилин.

Щоб влаштувати окоп для танка, потрібно перемістити до 28 м³ землі. Якщо врахувати, що танковий екіпаж складається із трьох осіб, то кожний із танкістів повинен перемістити 9 м³ ґрунту. Одна людина за годину праці може перемістити в середньому до 1 м³ ґрунту. Виходить, щоб вирити окоп для танка вручну потрібно від 9 до 28 годин. Але ці затрати виправдані. Танк в окопі успішно про­тистоїть 3-4 танкам противника, що наступають.

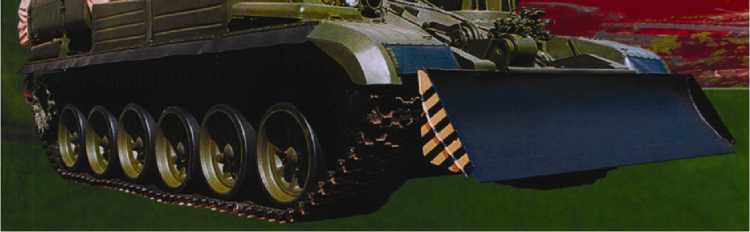

У більшості випадків (поспішне зайняття оборони, близькість підходящого противника) часу для цього не вистачає. Для скоро­чення часу фортифікаційного обладнання позицій залучаються інженерні підрозділи старшого начальника. Так у складі інженер- но-саперного підрозділу старшого начальника для цих цілей є де­в'ять БТУ (бульдозерне устаткування, що навішується на танк), тобто по одному БТУ (рис.13.2.1.) на роту.

Використання БТУ дозволяє відрити один танковий окоп за 30 хв. (плюс ще 5 людино-годин роботи лопатами). Крім того, в інженерно-саперному взводі батальйону, а також в інженерно- саперному підрозділі старшого начальника, що додається, для влаштування траншей, котлованів під бліндажі, сховищ, укриття для техніки є машини ПЗМ-2 (полкова землерийна машина) (рис. 13.2.2.).

Технічні характеристики ПЗМ-2

Технічна продуктивність щодо риття котлованів - 140 м3/год. Технічна продуктивність щодо риття траншей - 180 м/год.

Розміри траншеї, що відривається:

^ ширина по верху в поталих ґрунтах - 0,9 м;

^ ширина по верху в мерзлих ґрунтах - 0,65 м;

^ ширина по дну - 0,65 м;

^ глибина - 1,2 м.

Розміри котлованів, що відриваються:

^ ширина - від 2 до 3,5 м;

^ глибина - до 3,0 м;

Тягове зусилля лебідки - 5 т.

Час переводу із транспортного положення в робоче - 3-4 хв. Фортифікаційне обладнання ведеться силами самих підрозділів із максимальним використанням засобів механізації, застосуванням зарядів вибухових речовин, місцевих матеріалів, конструкцій та спо­руджень промислового виготовлення, а також із урахуванням захис­них властивостей місцевості.

Черговість та терміни фортифікаційного обладнання опорних пун­ктів (позицій) або районів розташування підрозділів визначаються з урахуванням забезпечення їхньої постійної готовності до ведення бою та нарощування захисту особового складу, озброєння та техніки від усіх засобів ураження.

Фортифікаційне обладнання району оборони (опорного пункту) по­чинається негайно після визначення позицій підрозділам і вогневим засобам та організації системи вогню. У деяких випадках воно може починатися ще до зайняття оборони, в повному обсязі проводиться, як правило, після зайняття підрозділами опорних пунктів і продовжу­ється безперервно в ході всього оборонного бою. Воно здійснюється одночасно на всю глибину оборони в послідовності, яка забезпечує постійну готовність підрозділів до відбиття наступу противника та захисту від усіх засобів ураження, і проводиться потай, з повним на­пруженням сил і максимальним використанням збірних фортифіка­ційних споруджень, конструкцій і місцевих будівельних матеріалів.

В умовах відсутності безпосереднього зіткнення з противником фортифікаційне обладнання району оборони (опорного пункту) здійс­нюється з широким використанням засобів механізації.

Роботи та заходи, які виконуються в першу чергу:

^ влаштовуються інженерні загородження перед позицією бойової охорони й переднім краєм оборони;

^ розчищаються смуги огляду й обстрілу;

^ обладнуються позиції відділень (рис. 13.2.3. а, б, в. г, 13.2.4.);

56

4^ обладнуються окопи для танків (рис. 13.2.5.), бойових машин пі­хоти БМП (рис. 13.2.6.) і бронетранспортерів БТР (рис. 13.2.7.);

^ обладнуються окопи для автоматичних гранатометів станкових АГС-17 (рис. 13.2.8.);

^ у механізованому батальйоні на БТР додатково обладнуються окопи для протитанкових ракетних комплексів типів 9К111 "Фагот", 9К115 "Метис" (рис. 13.2.9.), окопи для станкових протитанкових гра­натометів СПГ-9М (рис. 13.2.10.);

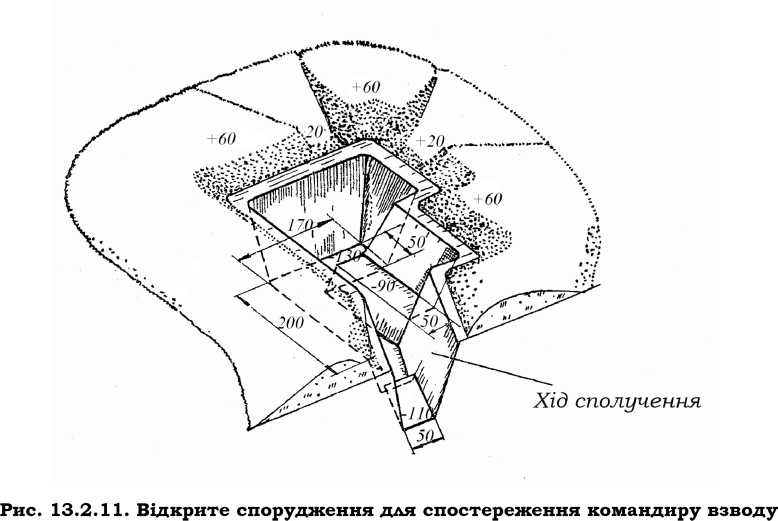

^ обладнуються відкриті спорудження для спостереження коман­дира взводу (рис. 13.2.11.), роти (13.2.12.), батальйону (рис. 13.2.13.);

^ обладнуються й облаштовуються спорудження для медичного пункту;

^ облаштовуються перекриті щілини на кожне відділення, екіпаж або обслугу (рис. 13.2.14.).

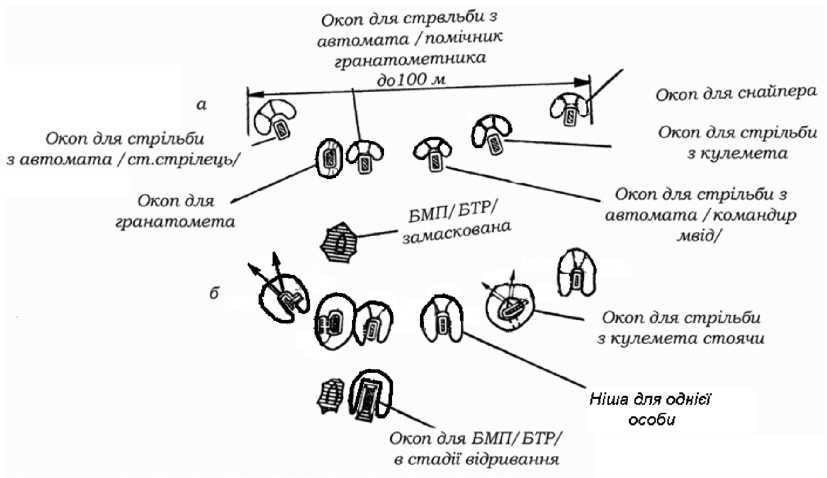

Рис. 13.2.3. а), б). Позиція відділення (послідовність обладнання позиції відділення вручну):

а) обладнання одиночних окопів для стрільби лежачи, маскування БМП (БТР) під фон місцевості; б) заглиблення окопів до 1,1 м, улаштування ніш для особового складу і парних окопів із нішами (улаштовуються при необхідності та наявності часу), початок відривання окопу для БМП (БТР)

для гранатомета Перекрита щілина /

Запасна бійниця

Площадка для кулемета

ОІ

о>

о>

¹коп для БМП \БТР\ на запасній позиції

Примкнутий окоп Бійниця для фронтального для фронтального вогню вогню

Відхоже місце \

\бліндаж\ І

Перекрита бійниіія

Запасна кулеметна

площадка

Винесений окоп

для гранатоиета

Примкнутий окоп

для флангового вогню Окоп для БМП \ВГР\ з

перекритою щілиною \бліндажем\

Винесений окоп для

стрільби

на основній позиції

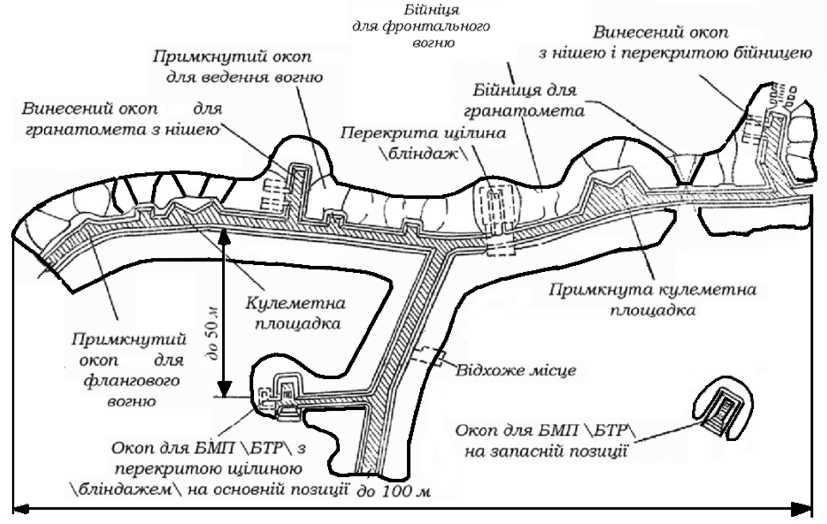

Рис. 13.2.3. в), г). Позиція відділення (послідовність обладнання позиції відділення вручну):

в) сполучення одиночних та парних окопів траншей глибиною 0,6 м в окоп на відділення закінчення відривання окопу для БМП (БТР); г) заглиблення траншеї до 1,1 м, улаштування запасних бійниць та перекритої щілини, перекритих бійниць, ніш для боєприпасів, відривання та маскування окопу для БМП (БТР) на запасній позиції, відривання ходу сполучення до окопу БМП (БТР) на основній позиції, до КСП взводу і далі в ти

л

Рис. 13.2.4. Обладнання позиції відділення на ділянці траншеї, відритої землерийною машиною ПЗМ-2

Сектор

обстрілу

Водозбірний колодязь

Перекрита щілина /бліндаж/

Рис. 13.2.7. Окоп для бронетранспортера

Перекриття ніші /колоди сІ=12-14 см, 1=200 см/

Хід сполучення

Сектор обстрілу

С

Дерен Ніша на обслу,

крутка із 3-4 мм дроту в чотири нитки

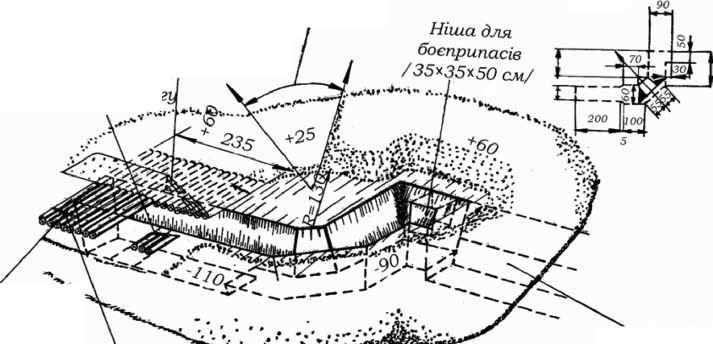

Рис. 13.2.8. Окоп для автоматичного гранатомета АГС-17

Скрутка із 3-4 мм дроту в чотири нитки

Перекриття ніші / колоди (1=12-14 см, 1=200 см/

Рис. 13.2.9. Окоп для протитанкового ракетного комплексу типів 9К111 "Фагот", 9К115 "Метис"

Хід сполучення

Сектор обстрілу

Ніша для обслугу

Дерен

Ніша для боєприпасів з перекриттям із жердин /(1=7 см, 1=230 см/'

Схема розбивки окопу

400

75о~

Рис. 13.2.10. Окоп для станкового протитанкового гранатомета СПГ-9М

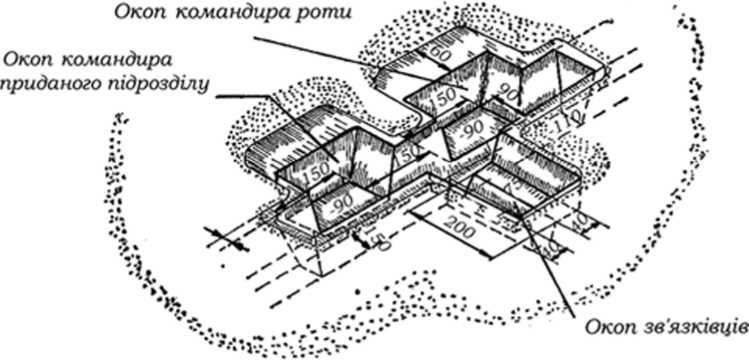

Рис. 13.2.12. Відкрите спорудження для спостереження командира роти

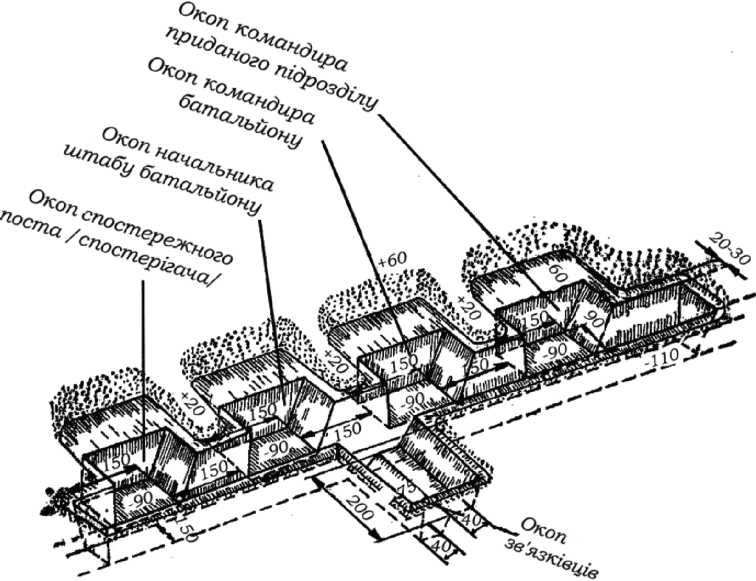

Рис. 13.2.13. Відкрите спорудження для спостереження командира батальйону

Рис. 13.2.14. Перекрита щілина на відділення (обслугу, екіпаж)

Обсяг робіт, які виконуються при обладнанні позицій, влашту­ванні окопів і споруджень:

^ при обладнанні позиції відділення вручну за допомогою піхо­тної лопати потрібно 300-400 люд./год, саперної лопати - 150-200 люд./год;

^ при обладнанні позиції відділення за допомогою землерийної машини ПЗМ-2 потрібно 1 маш./год і додаткового, за допомогою пі­хотної лопати, - 160-240 люд./год, саперної лопати - 80-120 люд./год;

^ на влаштування окопу для танка (без бліндажа) за допомогою танка з бульдозерним обладнанням потрібно 0,6 маш./год та 5 люд./год;

^ на влаштування окопу для БМП потрібно 32 люд./год, із за­стосуванням землерийної машини - 0,3 маш./год та 8 люд./год без щілини (бліндажа);

^ на влаштування окопу для БТР потрібно 65 люд./год, із застосу­ванням землерийної машини - 0,6 маш./год та 12 люд./год без щілини (бліндажа)

;^ на влаштування окопу для автоматичного гранатомета АГС-17 потрібно 15 люд. / год;

^ на влаштування окопу для протитанкового ракетного ком­плексу типів 9К111 "Фагот", 9К115 "Метис" потрібно 16 люд./год;

^ на влаштування окопу для станкового протитанкового грана­томета СПГ-9М потрібно 17 люд./год;

^ на влаштування спорудження для спостереження командира взводу потрібно 6 люд./год, роти - 12 люд./год, батальйону - 22 люд./год;

^ на влаштування перекритої щілини на відділення, екіпаж або обслугу потрібно 20-24 люд./год.

Роботи та заходи, які виконуються в другу чергу:

^ дообладнуються ротні та взводні опорні пункти;

^ обладнуються окопи для танків, бойових машин піхоти (бро­нетранспортерів) та інших вогневих засобів на запасних (тимча­сових) вогневих позиціях, вогневих рубежах в районах зосере­дження бронегруп;

^ створюється та вдосконалюється в бойовому й господарчому пла­нах система траншей та ходів сполучення, завершується фортифікацій­не обладнання опорного пункту механізованого взводу першого (друго­го) ешелону (рис. 13.2.15., 13.2.16.), роти (рис. 13.2.17.), району оборони механізованого батальйону (рис. 13.2.18.);

^ дообладнуються командно-спостережні пункти взводу (рис. 13.2.19.), роти (рис. 13.2.20.), батальйону (рис. 13.2.21.);

^ влаштовуються бліндажі (рис. 13.2.22.) на кожне відділення (екі­паж, обслугу), сховища на кожну роту (батарею) і сховище на коман­дно-спостережному пункті батальйону (роти), укриття для озброєння, техніки, ракет, боєприпасів та інших матеріальних засобів;

^ обладнуються основні фальшиві об'єкти в батальйонному ра­йоні оборони, ротному опорному пункті, додатково обладнуються загородження перед переднім краєм, у проміжках між опорними пунктами й на флангах, а також готуються шляхи маневру;

^ розширюється система траншей і ходів сполучення в районі оборони (опорному пункті);

^ нарощується система інженерних загороджень;

^ додатково розвивається сітка шляхів маневру підрозділів, пі­двозу й евакуації;

^ обладнуються фальшиві опорні пункти, траншеї, вогневі по­зиції та інші об'єкти.

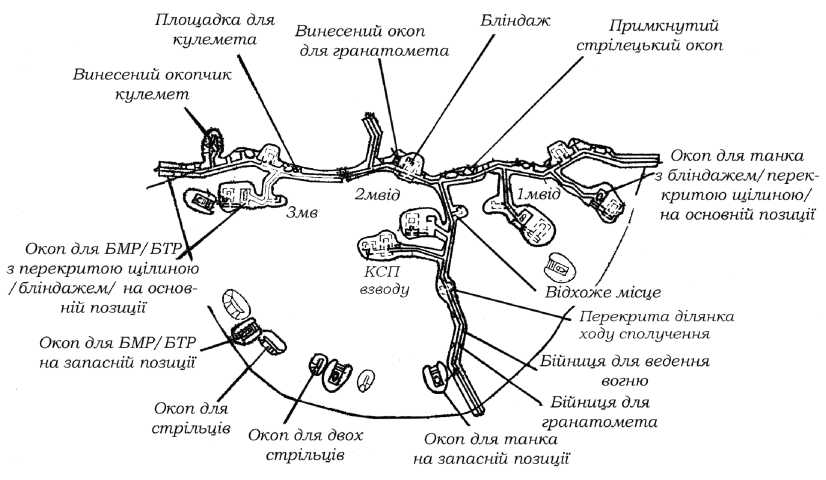

Рис. 13.2.15. Фортифікаційне обладнання опорного пункту механізованого взводу першого ешелону (варіант)
