Рис. 10.1.14. Схема радіозв'язку між КСП бойових підрозділів і КСП механізованого батальйону на БМП (варіант)

Для зв'язку командира батальйону (КБ) із командирами підлеглих підрозділів використається радіомережа р/м № 25 КБ. При виході з ладу Р-123 зі складу радіозасобів БМП-1К може бути використана Р-123 зі складу радіозасобів БМП-1КШ. При керуванні підлеглими підрозділами ці радіозасоби дублюються для підвищення стійкості управління в умовах вогневого впливу противника. У випадку втрат на­чальник штабу - перший заступник командира батальйону (НШ-ПЗ КБ) може замінить командира батальйону при передачі управління.

Для зв'язку командира дивізіону (КД) із командирами гаубичних самохідних артилерійських батарей (гсабатр) використається радіо­мережа р/м № 26 КД, яка зв'язує командно-спостережний пункт ар­тилерійського дивізіону (КСП адн) із командно-спостережними пунк­тами гаубичних самохідних артилерійських батарей (КСП гсабатр).

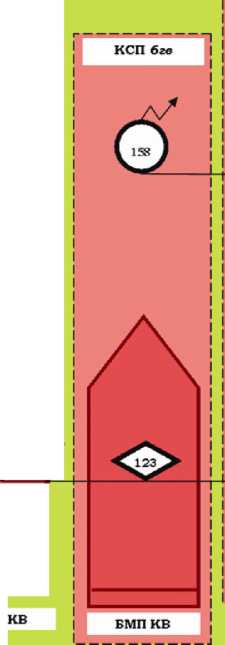

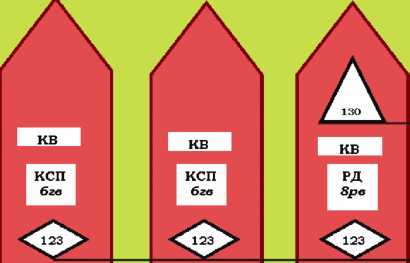

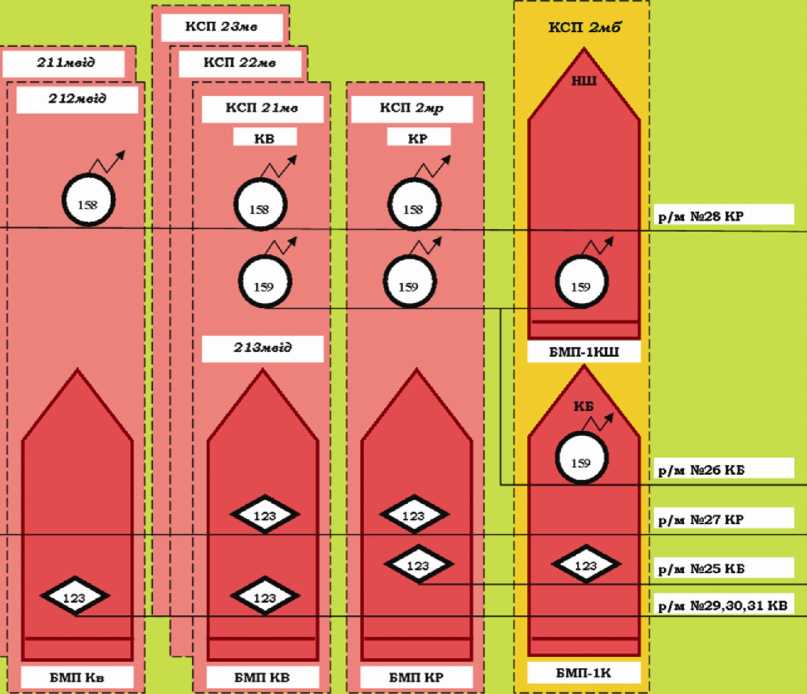

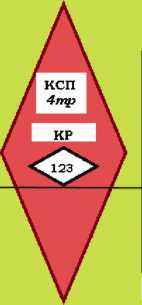

На схемі радіозв'язку (рис. 10.1.15.) крім основної радіомережі командира батальйону (р/м № 25 КБ) показана додаткова радіо­мережа (р/м № 27 КБ) і радіомережа командира механізованої ро­ти (р/м № 28 КР), які створені на основі використання переносних радіостанцій Р-158, Р-159 (рис. 10.1.11.) вузла зв'язку механізова­ного батальйону. Як правило, у кожну механізовану роту зі складу радіозасобів вузла зв'язку батальйону виділяються по п'ять Р-158 і по одній радіостанції Р-159, але для рот, що діють на головному напрямі в першому ешелоні, можуть виділятися до десяти Р-158 і до чотирьох Р-159.

Загалом із використанням бортових радіостанцій Р-123 в осно­вній радіомережі командира механізованого батальйону на БМП може знаходитися біля 50, у механізованому батальйоні на БТР - більше 60 радіостанцій, що суттєво утруднює ведення переговорів. Тому дозволена робота радіостанції командира батальйону, радіо­станцій командирів рот, а також радіостанції командира розвіду­вального дозору (РД) для передачі донесень командиру батальйону. Основна радіомережа командира батальйону використається для управління вогнем і переміщеннями механізованих підрозділів ба­тальйону в ході бою.

Обхідним каналом зв'язку командира батальйону з командирами механізованих рот може бути радіомережа командира артилерійсько­го дивізіону (що доданий). Така можливість визначається спільним розміщенням командно-спостережних пунктів:

^ командно-спостережного пункту батальйону (КСП мб) із команд­но-спостережним пунктом дивізіону (КСП адн);

^ командно-спостережних пунктів механізованих рот (КСП мр) із командно-спостережними пунктами гаубичних самохідно-артиле­рійських батарей (КСП гсабатр).

Проводовий зв'язок у механізованому (танковому) батальйоні

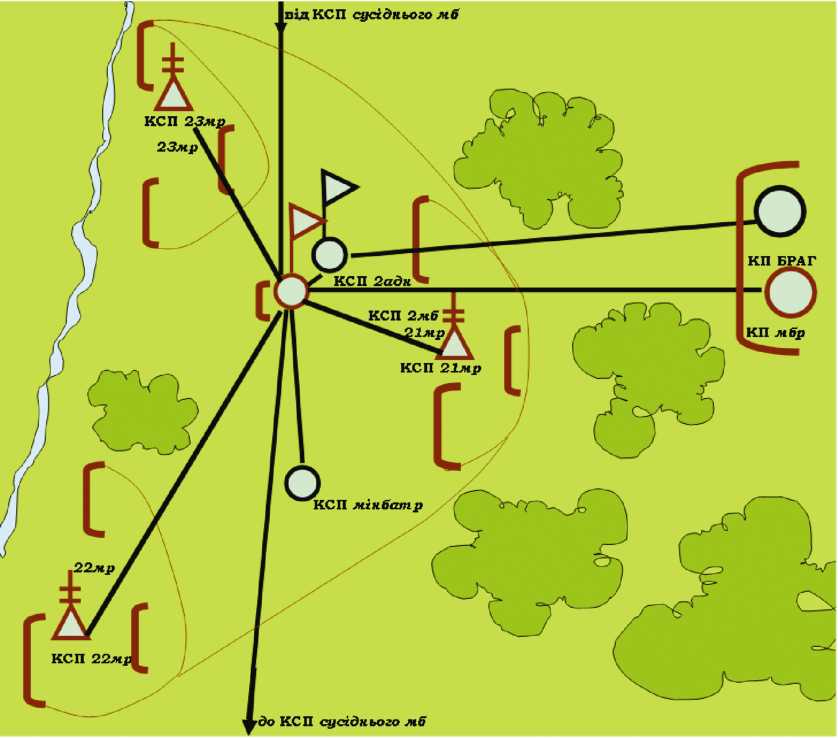

Проводовий зв'язок у батальйоні планується начальником зв'яз­ку - командиром вузла зв'язку батальйону на підставі рішення командира батальйону на бій, вказівок начальника штабу баталь­йону щодо організації зв'язку, усного розпорядження щодо зв'язку штабу з'єднання. Проводовий зв'язок розгортується із врахуван­ням наявності сил і засобів зв'язку, а також наявності часу. Під керівництвом начальника штабу батальйону схему проводового зв'язку (рис. 10.1.16.) розробляє начальник зв'язку - командир ву­зла зв'язку батальйону.

На схемі проводового зв'язку відображається зв'язок:

^ із командиром з'єднання (КСП мб - КП мбр);

^ із командирами механізованих (танкових) рот (КСП 2мб - КСП 21мр, КСП 2мб - КСП 22мр, КСП 2мб - КСП 23мр), підлеглими підрозділами (мінометною батареєю (КСП 2мб - КСП мінбатр), гра- натометним взводом, зенітним ракетним взводом, підрозділами за­безпечення);

^ зв'язок із командиром артилерійського дивізіону, що доданий механізованому батальйону (КСП 2мб - КСП 2адн);

^ зв'язок із командиром артилерійського дивізіону з командним пунктом бригадної артилерійської групи (КСП 2адн - КП БРАГ);

^ зв'язок із сусідніми по фронту механізованими (танковими) батальйонами.

Зв'язок із командиром бригади забезпечується силами та засобами роти зв'язку з'єднання по напряму польової лінії зв'язку, яка Прокла­дена кабелем П-274 від телефонної станції старшого начальника до телефонної станції вузла зв'язку механізованого (танкового) батальйо­ну. Обхідним шляхом цього зв'язку може бути проводовий зв'язок старшого начальника з командиром артилерійського дивізіону, що підтримує механізований (танковий) батальйон. У даному випадку ву­зли зв'язку механізованого батальйону й артилерійського дивізіону (адн) з'єднуються лінією зв'язку, яку прокладають сили й засоби адн.

Проводовий зв'язок із командирами механізованих (танкових) рот, а також із підлеглими підрозділами (мінометною батареєю, гранатометним взводом, зенітним ракетним взводом, підрозділами забезпечення) організується відповідно до розпорядження началь­ника штабу батальйону й забезпечується силами та засобами вузла зв'язку батальйону по напрямах проводового зв'язку, що проклада­ються від КСП батальйону на КСП підлеглих підрозділів кабелем П-274. На КСП механізованих (танкових) рот й других підрозділів встановлюються телефонні апарати ТА-57.

Обхідним шляхом є проводовий зв'язок командира артилерійського дивізіону із командирами артилерійських батарей, що призначені для підтримки механізованих (танкових) рот, якщо їх КСП розташовують­ся разом із КСП рот.

Залежно від розташування на місцевості підрозділів забезпе­чення проводовий зв'язок із ними може бути по одному напрямку шляхом включення в одну лінію декількох телефонних апаратів.

За зв'язок із сусідніми по фронту механізованими (танковими) ба­тальйонами відповідає правофланговий батальйон, від якого до сусі­да зліва проводиться лінія зв'язку силами та засобами вузла зв'язку.

Зв'язок командира мінометної батареї з підлеглими командирами проводиться від КСП батареї до вогневих позицій мінометних взводів силами й засобами відділення зв'язку взводу управління мінометної батареї.

Правила встановлення радіозв'язку

Радіостанції ультракороткохвильного (УКХ) діапазону є основним засобом зв'язку. У бою всі команди передаються відкритим текстом, при цьому найменування підрозділів вказуються позивними, пункти місцевості вказуються заздалегідь встановленими номерами орієнти­рів або умовними (кодованими) найменуваннями.

Для забезпечення стійкого радіозв'язку в умовах використання противником радіоперешкод призначаються запасні частоти, пере­хід на які здійснюється за командою (сигналом) старшого командира (начальника).

Радіостанції УКХ діапазону використаються для передачі команд, розпоряджень і донесень (обміну повідомленнями) у системі пунктів управління батальйону у всіх видах бою, а також на марші й при роз­ташуванні на місці.

Дротові засоби зв'язку використаються при розташуванні на мі­сці й в обороні.

За характером обміну повідомленнями радіозв'язок у системі пунк­тів управління батальйону симплексний, де кореспонденти працюють на передачу та прийом почергово, основним способом організації зв'язку в радіомережі. У деяких випадках на пункт управління стар­шого начальника може бути створений радіонапрям.

У радіомережі й в радіонапрямі радіостанція старшого командира (штабу) є головною. Без виклику й дозволу головної радіостанції під­леглі радіостанції на передачу на працюють.

У радіомережі (радіонапрямі) взаємодії головна радіостанція приз­начається штабом, що організує взаємодію.

Для встановлення й забезпечення радіозв'язку на кожну радіостанцію видаються радіодані, які включають: основну й запасні частоти роботи; позивні; час зміни частот і позивних; вид зв'язку; азимути на кореспон­дентів; ключі до радіодокументів; а при необхідності й радіопаролі.

Режим роботи радіостанцій встановлює штаб, що організує зв'язок, виходячи з обстановки й вказівок старшого штабу.

При організації радіозв'язку проводяться заходи для утруднення ведення радіорозвідки противником. До них належать:

^ обмеження або повна заборона роботи радіозасобів до початку бою;

^ скорочення часу роботи на передачу;

^ робота без позивних.

Для захисту радіозв'язку від радіоперешкод виконуються наступні організаційні й технічні заходи:

^ перехід на запасні частоти;

^ виявлення та знищення передавачів перешкод одноразової дії;

^ використання антен направленої дії.

Команди по телефонному радіоканалу передаються без поперед­нього виклику й отримання згоди на прийом. Зворотна перевірка отримання команди здійснюється словом "зрозумів".

Передача сигналів, команд і постановка завдань по радіо здійс­нюється в такому порядку:

^ позивний радіостанції, що викликають - два рази;

^ слово "Я" і позивний своєї радіостанції - один раз;

^ сигнал (команда) - два рази (при хорошій якості зв'язку позив­ні передаються - один раз);

^ слово "прийом" - один раз.

Сигнали й команди передаються без попереднього виклику корес­пондента та одержання згоди на прийом.

Приклад:

"Яструб-212, я, Сокіл-21, орієнтир перший, протитанкова гармата, знищити, прийом". На прийняту команду робиться зворотна перевір­ка шляхом точного повторення команди або підтвердження прийому словом "зрозумів".

Приклад: "Я, Яструб-212, зрозумів, прийом".

Сигнали та загальні команди подаються, як правило, для всіх кореспо­ндентів радіомережі з використанням циркулярного позивного.
