.Розділ 10 основи організації зв'язку та скритого управління військами (сув) у підрозділах

1. Основи організації зв'язку в підрозділах

Зв'язок являє собою основний засіб, який забезпечує органам управління безперервне керівництво підрозділами з пунктів управ­ління батальйону.

У склад механізованого (танкового) батальйону організаційно вхо­дить вузол зв'язку для забезпечення командиру і штабу батальйону управління підлеглими підрозділами, взаємодії з сусідніми й підтри­муючими підрозділами, передачу сигналів управління й оповіщення. Відповідно до призначення вузол зв'язку оснащується різними засо­бами радіо і проводового зв'язку.

Склад підрозділу зв'язку батальйону

Основним підрозділом зв'язку є вузол зв'язку (ез) батальйону (рис. 10.1.1-3), який призначений для розгортання КСП і забезпечен­ня організації зв'язку в системі пунктів управління батальйону.

До складу вузла зв'язку (ез) входять:

відділення управління (командира батальйону):

^ у механізованому батальйоні на БМП - на базі бойової машини піхоти БМП-1К;

^ у механізованому батальйоні на БТР - на базі БТР-60ПБК;

^ у танковому батальйоні - на базі командирського танка;

відділення управління (штабу батальйону): у механізованому батальйоні - на БМП;

У танковому батальйоні - на базі бойової машини піхоти бмп-1кш; у механізованому батальйоні на бтр - на базі бтр-60пбк;

відділення радіозв' язку - на базі вантажівки ГАЗ-66, в якій пе­ревозяться:

^ для механізованого батальйону на БМП і БТР - радіостанції Р-158 - 22 шт., Р-159 - 12 шт.;

^ для танкового батальйону - радіостанції Р-158 - 7 шт., Р-159 - 5 шт.; польовий зарядний пристрій ПЗУ для зарядки акумуляторних батарей до радіостанцій;

відділення зв' язку - на базі вантажівки ГАЗ-66, в якій пере­возяться:

^ польовий телефонний комутатор П-193 (рис. 10.1.8.) - 2 шт.;

^ польовий телефонній апарат ТА-57 (рис. 10.1.9.) - 20 шт.;

^

Відділення		Відділення
управління		управління
(командира		(штабу
батальйону)		батальйону)
(3 особи)		(4 особи)
БТР-60ПБК		БТР-60ПБК

Відділення радіозв'язку (14 осіб)		Відділення зв'язку (8 осіб)
ГАЗ-66 - 1шт.; Р-158 - 22шт.; Р-159 - 12шт.; ПЗУ - 1шт.		ГАЗ-66 - 1шт.; П-274М - 25км; П-193М - 2шт.

телефонний кабель типу П-274М в телефонно-кабельних буксах ТК-2 (для механізованого батальйону на БМП і БТР - 25 км, для тан­кового батальйону - 20 км).

	вз - вузол зв'язку (29 осіб)
	1
Відділення управління (командира батальйону) (3 особи)			Відділення управління (штабу батальйону) (4 особи)		Відділення радіозв'язку (14 осіб)		Відділення зв'язку (8 осіб)
БМП-1К			БМП-1КШ		ГАЗ-66 - 1шт.; Р-158 - 22шт.; Р-159 - 12шт.; ПЗУ - 1шт.		ГАЗ-66 - 1шт.; П-274М - 25км; П-193М - 2шт.
Рис. 10.1.1. Склад вузла зв'язку механізованого батальйону на БМП
	вз - вузол зв'язку (29 осіб)

I

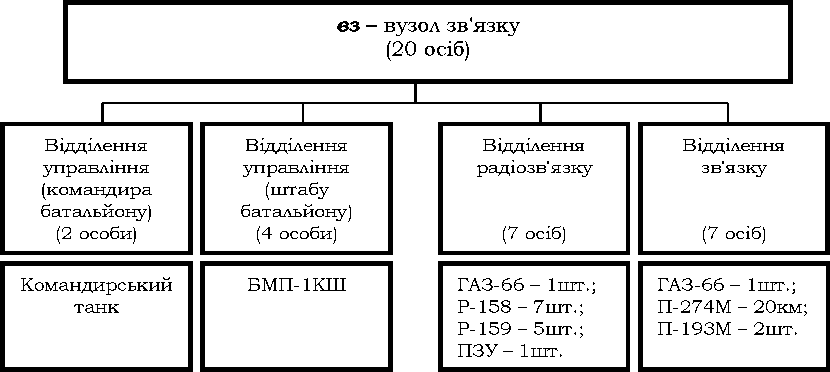

Рис. 10.1.3. Склад вузла зв'язку танкового батальйону

Засоби зв'язку

Для забезпечення зв'язку в механізованих (танкових) батальйонах і їх підрозділах використаються:

^ бортові радіостанції, які входять до комплекту кожної БМП, БТР, танка;

^ засоби зв'язку, які входять до комплекту спеціальних броньова­них машин (СБМ) відділень управління командира і штабу батальйону (дивізіону), відділення управління (командира батареї);

^ переносні радіостанції, які входять до комплекту відділення радіоз­в'язку вузла зв'язку механізованого (танкового) батальйону, а також до комплекту радіозасобів спеціалізованих броньованих машин артилерій­ських підрозділів, що додаються механізованому (танковому) батальйону.

Бортові радіостанції складають основу засобів зв'язку команд­но-спостережних пунктів механізованих (танкових) підрозділів до роти включно.

Засоби зв'язку, які входять до комплекту спеціальних броньованих машин (СБМ), а також бортові радіостанції, складають основу систе­ми зв'язку механізованого (танкового) батальйону.

Переносні радіостанції використаються як додаткові засоби для покращення умов управління й здійснення взаємодії, а також для пі­двищення стійкості та надійності зв'язку.

Переносні радіостанції відділення радіозв'язку вузла зв'язку розпо­діляються між підрозділами батальйону згідно з рішенням командира батальйону для додаткового обладнання командно-спостережних пу­нктів підрозділів батальйону.

Усі радіостанції батальйону працюють одна з одною, так як мають спільні частки робочого діапазону

.До бортових радіостанцій належить радіостанція Р-123 (рис. 10.1.4.), або сучасна Р-173 (рис. 10.1.5.) вітчизняного виробника.

Бортова радіостанція УКХ діапазону Р-123 призначена для забезпе­чення двостороннього зв'язку між броньованими об'єктами при русі і на стоянці. Забезпечує прийом і передачу інформації в аналоговому режимі.

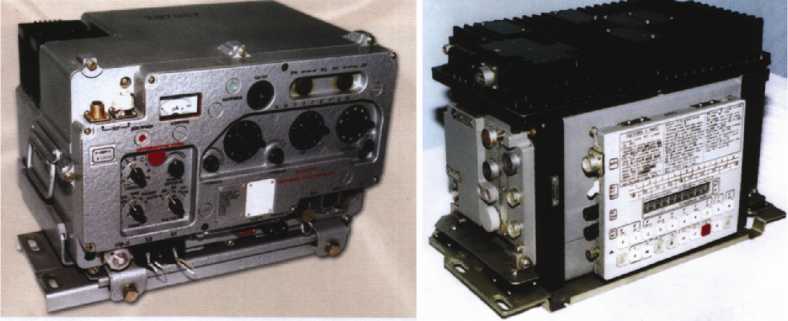

Рис. 10.1.4. Бортова радіостанція УКХ діапазону Р-123

Бортова радіостанція УКХ діапазону Р-173 (рис. 10.1.5.) призначе­на для забезпечення двостороннього зв'язку між броньованими об'єк­тами при русі і на стоянці. Р-173 забезпечує прийом і передачу інфо­рмації в аналоговому й цифровому режимах і призначена для заміни радіостанції Р-123. У перспективі може бути використана при ство­ренні телекомунікаційного зв'язку в системі пунктів управління бата­льйону при обміні повідомленнями в цифровому режимі.

Для здійснення зв'язку в рухомих об'єктах, захисту від впливу зов­нішніх акустичних шумів, а також захисту від ударів об елементи конструкції броньованого об'єкта при його русі використається шумо­захисний шлемофон типу ШШ-1 (рис. 10.1.5.).

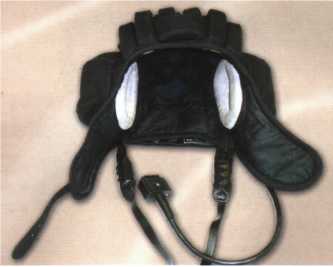

Рис. 10.1.5. Бортова радіостанція УКХ діапазону Р-173 і шумозахисний шлемофон

Склад засобів зв'язку, що входять до комплекту спеціальних бро­ньованих машин (СБМ) відділень управління командира і штабу бата- 458

льйону (дивізіону), відділення управління (командира батареї) приве­дений у табл. 10.1.1.

Таблиця 10.1.1 Тип, база, ланка призначення	Засоби зв'язку	Антени	Джерела живлення
БМП-1К командира батальйону	Р-123 - 2шт., Р-124 - 1 шт., ТА-57 - 1 шт., П-274-0,5 км (Р-148 - 2 шт. встановлені додатково)	АШ-4, комбінована штирьова на щоглі 11 м	Бе А АБ-0,5- П/27.5, АКБ 2Х6СТ-140, ген. ВГ-7500
БМП-1КШ штабу батальйону	Р-130 - 1 шт., Р-111 - 2 шт., Р-123 МТ - 1 шт., Т-219 - 1 шт., ТА-57 - 1 шт., Р-124 - 1 шт., Р-012 - 1шт., П-274 - 0,5 км	АШ-3,4; АШ-4, ШДА на щоглі 16 м, сим. вібратор.	Бе А АБ-0,5- П/27.5, АКБ 2Х6СТ-140, ген. ВГ-7500
БТР-60ПБК командира та штабу батальйону	Р-123 - 2 шт., Р-107 - 2 шт., Р-124 - 1 шт., ТА-57 - 1 шт., П-274 - 0,5 км	АШ-4, комбінована штирова на щоглі 11 м	Бе А АБ-0,5- П/30, АКБ 2Х6СТ-75, генератор Г-290
БРМ-1К комвзводу розвідки бат.	Р-130 - 1 шт., із датчиком швидкодії Р-014Д, Р-123 - 1 шт.	АШ-4, ком. штирьова на щоглі 11 м	АКБ 4Х6СТ-140, генератор ВГ-7500
1В15 СБМ командира дивізіону	Р-130 - 1 шт., Р-111 - 1 шт., Р-123 МТ - 2 шт., Р-107 - 1 шт., Т-219 - 1 шт., П-193М - 1 шт., ТА-57 - 2 шт., П-274 - 1,5 км	Дві АШ-4, комб. шти- рьові на щоглі 11 м, схил. промінь, сим. вібратор.	Бе А АБ-0,5- П/30, АКБ 2Х6СТ-140, генератор відбору потужності
1В16 СБМ штабу дивізіону	Р-130 - 1 шт., Р-111 - 1 шт., Р-123М - 1 шт., Р-326 - 1 шт., Р-124 - 1 шт., Т-219 - 1 шт., П-193М - 1 шт., ТА-57 - 2 шт., П-274 - 1,5 км	Дві АШ-4, комб. шти- рьові на щоглі 11 м, схил. промінь, сим. вібратор.	Бе А АБ-0,5- П/30, АКБ 2Х6СТ-140, ген. відбору потужності
1В14 СБМ командира батареї	Р-123 - 3шт., Р-107 - 1 шт., П-193М - 1 шт., ТА-57 - 2 шт., П-274-1,5 км	Дві АШ-4	Бе А АБ-0,5- П/30, АКБ 2Х6СТ-140, генер. відбору потужності
1В13 СБМ старшого офіцера на батареї	Р-123 - 3 шт., Р-107 - 1 шт., П-193М - 1 шт., ТА-57 - 2 шт.	Дві АШ-4	Бе А АБ-0,5- П/30, АКБ 2Х6СТ-140, генер. відбору потужності

Основні засоби зв'язку, що входять до комплекту спеціальних бро­ньованих машин:

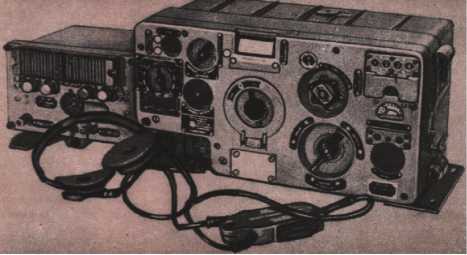

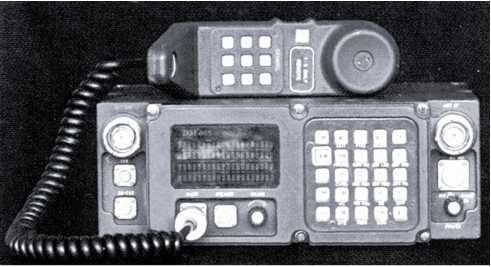

1. Радіостанція Р-130 (рис. 10.1.6.) призначена для забезпечен­ня короткохвильного (КХ) радіозв'язку на фіксованих частотах. Може бути використана для зв'язку в ланках, розвідувальний ор­ган батальйону - КСП батальйону - КП з'єднання. Радіостанція "Беркут-М" (рис. 10.1.7.) призначена для заміни Р-130 при прове­денні глибокої модернізації СБМ. Радіостанція "Беркут-М" забез­печую телефонний і телеграфний радіозв'язок у симплексному і двохчастотному симплексному режимах у діапазоні 1,5-30 МГц замість діапазону 1,5-10,99 МГц у радіостанції Р-130.

2. Радіостанція УКХ діапазону середньої потужності Р-111 при­значена для забезпечення двостороннього зв'язку між абонентами в аналоговому режимі роботи. Працює в діапазоні хвиль Р-123 (рис. 10.1.4.) і Р-173 (рис. 10.1.5.) і може разом з ними використову­ватися в радіомережі, КСП роти - КСП батальйону - КП з'єднання.

3. Радіостанція УКХ діапазону малої потужності Р-123 призначена для забезпечення двостороннього зв'язку між органами управління батальйону при русі й на стоянці в аналоговому режимі роботи. Може бути використана в радіомережі, відділення (танку) - КСП взводу - КСП роти - КСП батальйону.

4. Польовий телефонний комутатор П-193 (рис. 10.1.8.) призначе­ний для підключення й обслуговування 10 каналів від абонентів з те­лефонними апаратами. Комутатор має 10 однакових абонентських комплектів і прилади робочого місця телефоніста.

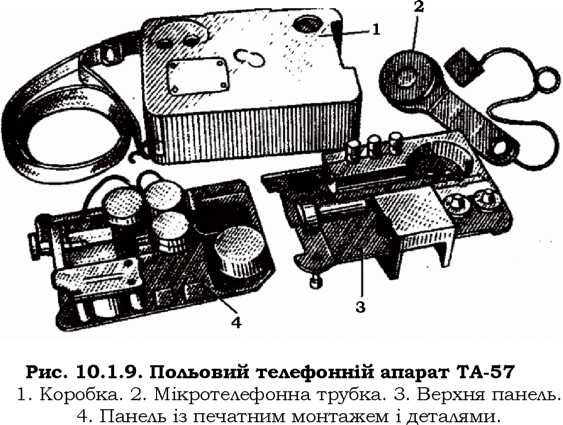

5. Польовий телефонній апарат ТА-57 (рис. 10.1.9.) призначений для телефонного зв'язку по польовому телефонному кабелю, а також для ведення переговорів по радіо.

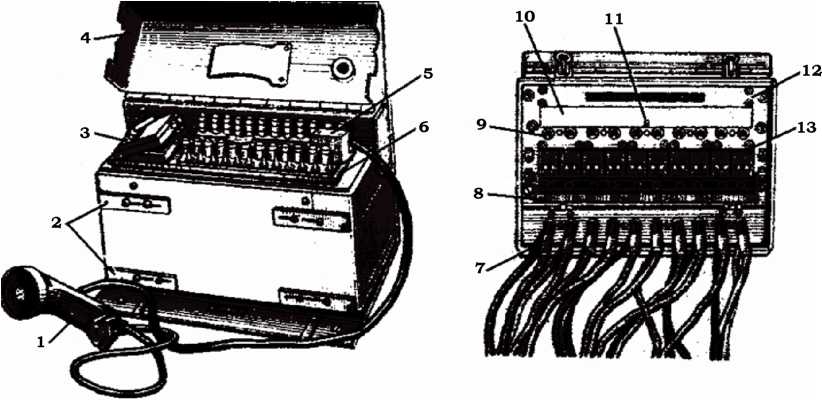

Рис. 10.1.8. Польовий телефонний комутатор П-193

1. Мікротелефонна трубка. 2. Планки-завіси для кріплення комутатора. 3. Кришка камери для галетної сухої батареї. 4. Верхня кришка комутатора. 5. Контактна колодка мікротелефонної трубки.

6. Плата 30-контактних, кріплений телефонних проводів.

7. Шнури для з'єднання абонентів. 8. Абонентські гнізда.

9. Кнопки для виклику абонентів. 10. Планка для запису позивних.

11. Кнопки вихідного положення. 12. Лицьова панель каркаса.

13. Визивні клапани зумера.

Переносні радіостанції

До основних типів переносних радіостанцій, що є на озброєнні ба­тальйону (артилерійського дивізіону), належать Р-107 (рис. 10.1.10.), Р-158, Р-159 (рис. 10.1.11.).

Переносна Р-107 входить до комплекту радіо засобів спеціалізованих броньованих машин (СБМ) 1В13, 1В14, 1В15 артилерійського дивізіону й може бути використана як переносний засіб для управління вогнем:

^ на вогневій позиції батареї;

^ на командно-спостережному пункті (КСП) батареї;

^ на командно-спостережному пункті (КСП) артилерійського дивізіону;

^ на спостережних передових, бокових пунктах (при їх створенні).

Діапазон роботи Р-107 повністю відповідає діапазону роботи радіо­станцій Р-123, Р-173, Р-111. У ході бою при вогневій підтримці арти­лерійським дивізіоном механізованого (танкового) батальйону радіос­танція Р-107 може бути використана для здійснення взаємодії між механізованим (танковим) батальйоном й артилерійським дивізіоном, між механізованою (танковою) ротою й артилерійською батареєю.

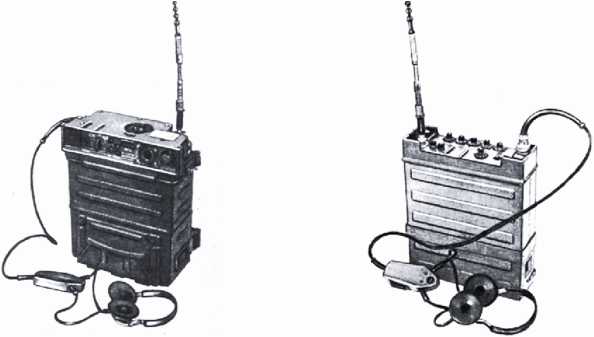

Переносні радіостанції Р-158, Р-159 знаходяться в комплекті радіо- засобів відділення радіозв'язку вузла зв'язку батальйону. Згідно з рі­шенням командира батальйону радіостанції Р-158, Р-159 можуть до­даватися підрозділам для забезпечення організації зв'язку й взаємодії в системі пунктів управління батальйону й пунктів управління під­розділів, що додаються батальйону для підсилення.

Радіостанції Р-158 використаються в радіомережі: відділення - КСП взводу - КСП роти.

Радіостанції Р-159 використаються в радіомережі: КСП взводу, КСП роти, КСП батальйону.

Технічні характеристики радіозасобів

Технічні характеристики радіозасобів батальйону (дивізіону). при­ведені в табл. 10.1.2.

Таблиця 10.1.2 Тип радіостанцій	Діапазон МГц (кількість робочих частот)	Потуж., Вт	Далекість зв'язку, км		Транспортна база
			На стоянці	У русі
Р-130	1,5-10,99		250-300	20-50	БМП-1КШ
Р-111	20-52, (1281) 4-ЗПЧ	75	50 (75)	20	БМП-1КШ,
Р-123	20-51,5, (1261) 4-ЗПЧ	20	20 (50)	15-20	БМП-1К, БМП, БТР, танк
Р-173	30-75,99, (45990)	30	20 (50)	15-20	БМП, БТР, танк
Р-107	20-52, (1281) 4-ЗПЧ	1	8-10	6-8	перен., в компл. 1В13, 1В14, 1В15
Р-158, відді­лення - взвод - рота	30-79,97 (2000)	1	6	6	переносна
Р-159 взвод - рота - батальйон	30-75,99 (45990)	4-5	10-12	8-10	переносна

Для забезпечення безпошукового і безпідстроєчного двобічного зв’яз­ку в ланках відділення: взвод - рота можуть бути використані сучасні переносні широкодіапазонні радіостанції "Кипарис-1" (рис. 10.1.12.), у ланках: взвод - рота - батальйон - бортова широкодіапазонна радіос­танція "Кипарис-2" (рис. 10.1.13.). Технічні характеристики сучасних радіозасобів батальйонної ланки приведені в табл. 10.1.3.

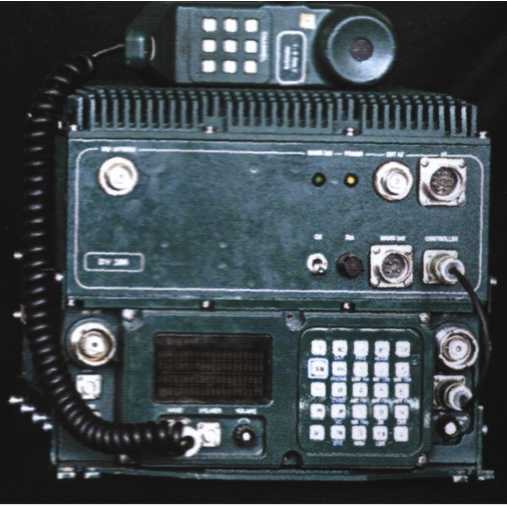

Рис. 10.1.13. Бортова широкодіапазонна радіостанція "Кипарис-2"

Таблиця 10.1.3 Технічні характеристики сучасних радіо засобів батальйонної ланки Тип радіостанцій	Діапазон МГц (кількість робочих частот)	Потуж., Вт	Маса, кг	Транспортна база
"Кипарис-1"	ВЧ 1,6-30 УВЧ 30-400	5/10	5,9	Переносний і бортовий варіанти
"Кипарис-2"	ВЧ 1,6-30 УВЧ 300-400	100	23	Бортовий варіант

Організація зв'язку в механізованому (танковому) батальйоні і його підрозділах

Зв'язок у механізованому (танковому) батальйоні і його підрозділах включає радіо, проводовий зв'язок і зв'язок рухомими та сигнальни­ми засобами.

Зв'язок у підрозділах організується відповідно:

^ рішенню командира батальйону;

^ вказівкам начальника штабу батальйону;

^ розпорядженню по зв'язку штабу з'єднання;

^ наявності, стану сил і засобів зв'язку батальйону;

^ можливостям противника щодо радіоелектронного придушення.Відповідальність за організацію й підтримку зв'язку в батальйоні з підлеглими підрозділами, підрозділами, що додані, несуть начальник штабу батальйону й командири рот. Безпосередньо організовує зв'я­зок начальник зв'язку - командир вузла зв'язку батальйону.

Систему зв'язку розгортає й обслуговує вузол зв'язку.

Основу системи зв'язку механізованого (танкового) батальйону складає зв'язок, що організується з використанням радіозасобів ко­мандно-штабних, спеціальних броньованих машин (СБМ) командира і штабу батальйону (дивізіону, що доданий), а також із використан­ням бортових радіостанцій БМП, БТР, танків.

Начальник зв'язку - командир вузла зв'язку батальйону розробляє схему радіозв'язку на окремому бланку (листі) і веде робочу карту, на якій, крім бойової обстановки, відображаються:

^ місце розташування командного пункту (КП) з'єднання;

^ місце розташування командно-спостережного пункту (КСП) ба­тальйону й артилерійського дивізіону, що доданий;

^ місця розташування командних-спостережних пунктів (КСП) взводів і рот, мінометної батареї механізованого батальйону;

^ таблиці позивних;

^ таблиці сигналів;

^ схема проводового зв'язку;

^ розрахунок сил і засобів вузла зв'язку.

Радіодані для кожної радіостанції доводяться особовому складу при постановці завдань.

Радіозв'язок у механізованому (танковому) батальйоні

Радіозв'язок є основним засобом забезпечення управління підрозді­лами батальйону. Організація радіозв'язку здійснюється таким чином, щоб виключалась необхідність внесення суттєвих змін при переході з одного виду бою до другого.

Основним засобом забезпечення радіозв'язку є радіомережа, а ви­дом зв'язку - радіотелефонний зв'язок.

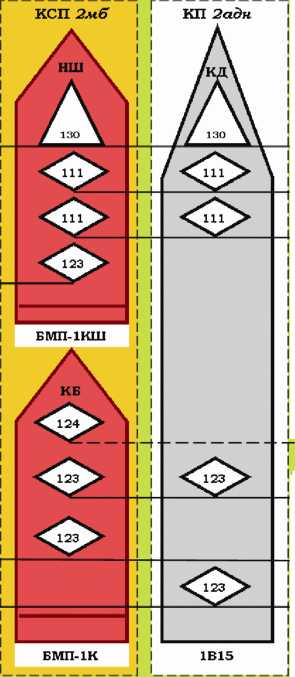

Варіант схеми радіозв'язку між КСП бойових підрозділів і КСП ме­ханізованого батальйону на БМП показаний на (рис. 10.1.14.), де для організації радіозв'язку використані:

^ радіозасоби БМП-1КШ (штабу батальйону), БМП-1К (командира батальйону), які складають основу засобів зв'язку командно-спосте­режного пункту механізованого батальйону (КСП мб);

^ бортові радіостанції УКХ діапазону Р-123 (рис. 10.1.4.) БМП-2, які складають основу засобів зв'язку командно-спостережних пунктів механізованих рот (КСП мр), гранатометного взводу (КСП гв);

^ бортова радіостанція Р-123 командирського танка (є основним за­собом зв'язку командно-спостережного пункту танкової роти (КСП тр));

^ радіостанція Р-123 зі складу радіозасобів спеціалізованої бро­ньованої машини (СБМ 1В14) взводу управління (є елементом серед засобів зв'язку командно-спостережного пункту мінометної батареї (КСП мінбатр));

^ бортова радіостанція УКХ діапазону Р-123, а також радіостанція КХ діапазону Р-130 зі складу радіозасобів бойової розвідувальної ма­шини (БРМ) (є основними засобами зв'язку пункту управління розві­дувального дозору (РД) механізованого батальйону);

^ бортова радіостанція Р-123 БМП-2 є основним засобом зв'язку на пункті управління зенітного ракетного взводу (зре).

На схемі (рис. 10.1.12.) також показні пункти управління артиле­рійського дивізіону, що доданий для підтримки механізованого бата­льйону, де для організації радіозв'язку використані:

^ радіозасоби спеціальної броньованої машини (СБМ) відділення управління (командира дивізіону) 1В15 - на командно-спостережному пункті артилерійського дивізіону (КСП адн);

^ радіостанція Р-123 зі складу радіо засобів спеціалізованої бро­ньованої машини (СБМ 1В14) взводу управління - на командно- спостережному пункті гаубичної самохідної артилерійської батареї (КСП гсабатр).

Склад засобів зв'язку, що входять до комплекту спеціальних бро­ньованих машин (СБМ) відділень управління командира й штабу ба­тальйону (дивізіону), відділення управління (командира батареї) при­ведений в табл. 10.1.1., їх технічні характеристики - у табл. 10.1.2.

Номери підрозділів, радіомереж і радіонапрямку, що приведені на схемі, умовні.

По радіомережі № 21 начальника розвідки (НР) механізованої бригади на командний спостережний пункт КСП надходять розвідувальні дані від КП бригади і від розвідувального дозору батальйону (РД).

Радіомережі (р/м) № 22, 23 дублюють зв'язок командира механі­зованого батальйону (КБ) із командиром механізованої бригади (КБр). При виході зі строю Р-111 у радіомережах р/м № 22, 23, як обхідний канал зв'язку командира батальйону (КБ) із командиром механізованої бригади (КБр), може бути використана радіостанція Р-111 в радіомережі р/м № 22 командира артилерійського дивізіо­ну (КД), який знаходиться в СБМ 1В15 в районі спільного розташу­вання КСП мб і КСП адн.

У разі роздільного розташування КСП мб і КСП адн створюється радіонапрямокідля зв'язку командира механізованого батальйону з командиром артилерійського дивізіону (на схемі р/н № 24 КБ-КД).

р/м №26 КД

р/м №25 КБ

р/м резерв

р/м №21 НР олсф

р/м №24 КБ-КД

. р/м №23 КБр

р/м №22 КБр
