Рис. 9.6.3. Підкалібровий постріл для 100-мм протитанкової гармати МТ-12

125-мм бронебійний підкалібровий постріл для

Танкової гармати

Технічні характеристики пострілу Марка снаряда	ВБМ7	ВБМ17
Початкова швидкість снаряда, м/с	1785	1700
Маса снаряда, кг	5,9	7,05
Далекобійність, м	1800	2100
Маса ящика з пострілом, кг	50,4	51

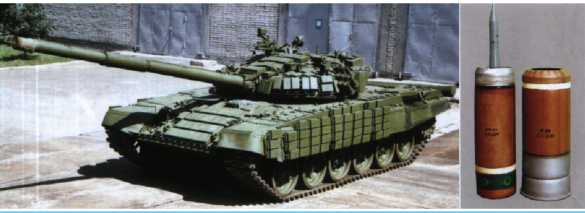

Рис. 9.6.4. Підкалібровий постріл для 125-мм танкової гармати

Кумулятивні боєприпаси (рис.9.6.5.) наповнюють розривною речовиною, залишаючи у верхній частині розривного заряду за­глиблення у формі лійки.

125 Мм постріл з кумулятивним снарядом для танкової гармати

Технічні характеристики пострілу Марка снаряда	ЗВБК 14
Початкова швидкість снаряда, м/с	905
Маса пострілу, кг	29
Маса снаряда, кг	19
Маса вибухового заряду, кг	1,76
Довжина снаряда, мм, м	677
Маса ящика з пострілом, кг	56

Рис. 9.6.5. Кумулятивний постріл для 125-мм танкової гармати

Завдяки такій формі гази розривного заряду не розподіляються однаково в усі боки, а зливаються в один потужний струмінь, у якому створюється великий тиск і висока температура, що дозволяє проби­вати броню. У броні з'являється наскрізний отвір, який по діаметру значно менший калібру набою. У цей отвір разом із кумулятивним потоком і металевими уламками броні спрямовуються стислі й нагріті газові продукти підриву. Сумарна дія цих розпечених часток і газів призводить до ураження екіпажу й обладнання, які перебувають за бронею, а при деяких умовах і до виникнення пожежі. Уламки корпу­су самого набою розлітаються в боки перед бронею.

Для ефективної дії кумулятивного боєприпасу не потрібні висо­ка міцність корпусу набою та висока швидкість його польоту.

Унаслідок того, що всі бронебійні набої мають вражаючу дію тільки при прямому попаданні у броньовану ціль, їх доцільно застосовувати тільки при стрільбі прямою наводкою, що забезпечує найбільшу ймо­вірність ураження цілі.

Запальні боєприпаси

Запальні боєприпаси обладнуються підривачем подвійної дії, він здійснює підрив або у повітрі під час польоту, або при ударі об пере­пону. Запальна речовина, що наявна в набої, при горінні розігріва­ється до температури до 3000 градусів по Цельсію. Розпечені елемен­ти, що викинуті з набою зарядом, потрапляють на різні спорудження, техніку та викликають їх займання.

Димові боєприпаси

Димові набої призначені для створення димової, непроглядної хмари.

Освітлювальні боєприпаси

Освітлювальні боєприпаси призначаються для освітлення цілей і міс­цевості, постановки світлових орієнтирів і світлових створів, для вико­нання інших завдань у темний час доби. Дія освітлювального боєприпасу характеризується радіусом освітлення й часом горіння факела.

Агітаційні боєприпаси

Агітаційні боєприпаси призначаються для доставки агітаційного мате­ріалу (листівок, прокламацій і т.п.) у розташування військ противника.
