Рис.

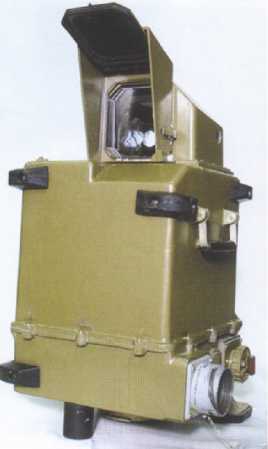

9.4.15. Прилад
9Ш135
призначений
для візуального спостереження,
виявлення, супроводу цілі оператором
і формування поля управління керованої
ракети 9М117.
Використається в складі комплексу "Кастет" протитанкової гармати мт-12р
Таблиця
9.4.1 ТТХ протитанкової гармати МТ-12
(МТ-12Р) калібру 100-мм |
Значення параметрів |
Далекість стрільби, м: ^ прямого пострілу 1880 |
1880 |
^ максимальна |
8200 |
Кут горизонтального обстрілу, град |
53 |
Кут підвищення, град |
6 |
Швидкострільність, постріл/хв |
6 |
Час переводу в бойове положення, хв |
1 |
Прислуга, осіб |
6 |
Вага гармати, кг |
3100 |
Штатний тягач, тип |
МТЛБ |
Запас ходу, км |
500 |
Бронебійність, мм ^ бронебійним снарядом |
110 |
^ підкаліберним снарядом |
150-170 |
^ кумулятивним снарядом |
400-600 |
Боєкомплект, пострілів |
80 |
Боєкомплект керованих ракет 9М117М для протитанкової гармати МТ-12Р з комплесом |
4 |
озброєння "Кастет", шт. |
|
Рис.
9.4.16. Бойова
машина
(БМ) протитанкового
ракетного
комплексу 9П148 "Конкурс"
Таблиця
9.4.2
ТТХ протитанкового
ракетного
комплексу 9П148 "Конкурс" |
Значення параметрів |
Далекість стрільби, м: |
|
^ міп |
70 |
^ max |
4000 |
Швидкострільність, постріл/хв |
3-4 |
Час переводу в бойове положення, с |
20 |
Екіпаж, осіб |
2 |
Кількість керованих ракет готових до пуску, шт. |
5 |
Бойовий комплект, шт. |
10 |
База, тип |
БРДМ-2 |
Швидкість руху, км/год |
95 |
Швидкість руху на плаву, км/год |
9-10 |
Запас ходу, км |
750 |
Бронебійність, мм |
400-600 |
Таблиця
9.4.3 Кількість особового складу і
озброєння протитанкового артилерійського
дивізіону (птадн) |
Управління, штабб птадн (протитанк. арт. дивізіону) |
)я V & ата а, ю І • * Й 14 2 прот( |
)я V & ата а, $ 1 * * Й 14 2 прот( |
батр ПТКР (батарея протитанк. керов. ракет) |
і 9 в з в( в |
вмз (взвод мат. забезпеч.) |
МП (медичний пункт) |
Усього у птадн (протитанк. артдивізіоні) |
Особовий склад, осіб |
9 |
61 |
61 |
31 |
16 |
20 |
4 |
202 |
Протитанкова гармата МТ-12 (МТ-12Р) калібру 100-мм, шт. |
|
6 |
6 |
|
|
|
|
12 |
Тягач МТЛБ, шт. |
|
6 |
6 |
|
|
|
|
12 |
Рухомий розвідувальний пункт типу ПРП-3 (ПРП-4М) |
|
|
|
|
1 |
|
|
1 |
Машина старшого офіцера на батареї (СОБ) МТЛБ, шт. |
|
і |
1 |
|
|
|
|
2 |
Машина командира батареї МТЛБ, шт. |
|
і |
1 |
|
|
|
|
2 |
БМ 9П148 |
|
|
|
9 |
|
|
|
9 |
Машина командира батареї ПТКР БРДМ-2, шт. |
|
|
|
1 |
|
|
|
1 |
КШМ Р-145 |
|
|
|
|
1 |
|
|
1 |
Машина відділення зв'язку на базі МТЛБ, шт. |
|
|
|
|
1 |
|
|
1 |
Машина технічного забезпечення МТО-АТГ (на базі ЗіЛ-131), шт. |
|
|
|
|
|
1 |
|
1 |
Автомобільний паливомастило- заправник АТМЗ-5-4320, шт. |
|
|
|
|
|
2 |
|
2 |
Автомобіль вантажний УРАЛ-4320, шт. |
|
3 |
3 |
|
|
4 |
|
11 |
Автомобіль вантажний ЗіЛ-131, шт. |
|
|
|
2 |
|
1 |
|
1 |
Автомобіль вантажний Газ-66, шт. |
|
1 |
1 |
1 |
|
2 |
|
4 |
Автомобіль санітарний Уаз-3962, шт. |
|
|
|
|
|
|
1 |
1 |
Польова кухня КП-130, шт. |
|
|
|
|
|
2 |
|
2 |
