Комплекс активного захисту
Одним із варіантів комплектації танків при проведенні модернізації може бути встановлення комплексу активного захисту "Заслон" (рис. 2.2.17.), який призначається для захисту від протитанкових засобів ураження з настильною та пікіруючою траєкторіями польоту в незалежності від систем, що використовуються для їх наведення.
Технічні характеристики комплексу активного захисту "Заслон" приведені в табл. 2.2.6.

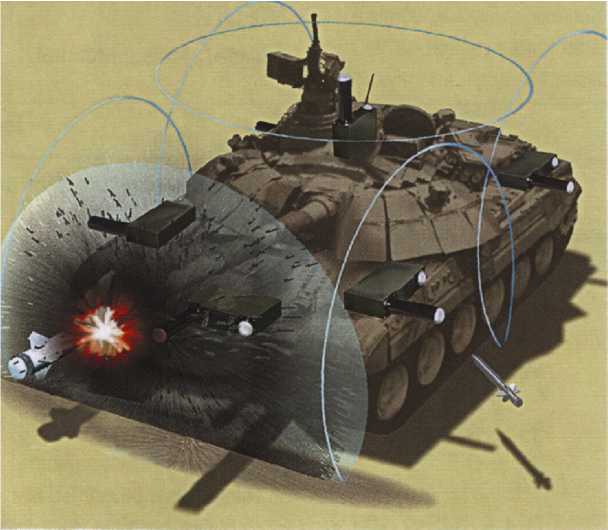

Рис.
2.2.17. Розміщення комплексних модулів
активного захисту "Заслон" на
основному бойовому танку (ОБТ)
Таблиця
2.2.6. |
Значення технічних параметрів |
Виявлення цілей |
радіолокаційне |
Зона захисту, град |
150-180 |
Швидкість протитанкових засобів, що уражаються, м/с |
70-1200 |
Маса в залежності від рівня захисту, кг |
50-130 |
Час готовності до роботи, хв |
0,1 |

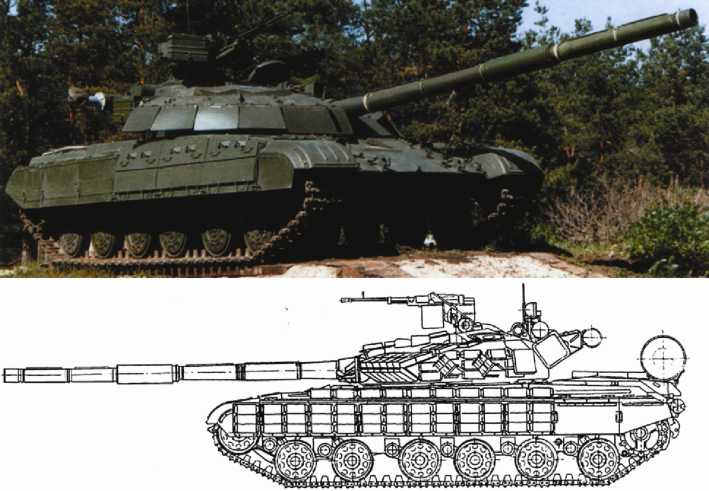

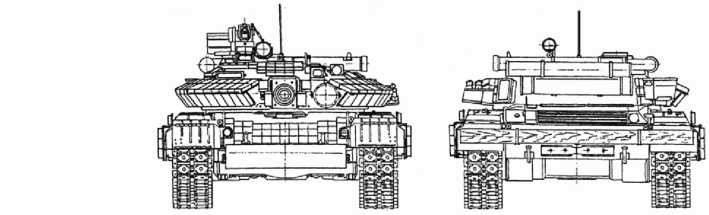

Основні бойові танки Основний бойовий танк (ОБТ) Т-64БВ (рис 2.2.18.) розроблений на базі Т-64Б і відрізняється посиленим протирадіаційним захистом і встановленням динамічного захисту в блочному навісному варіанті.
Тактико-технічні характеристики основного бойового танка (ОБТ) Т-64БВ приведені в табл. 2.2.7
.
Таблиця
2.2.7 |
Значення технічних параметрів |
Рік виготовлення |
1984-1987 |
Вага, т |
42,5 |
Екіпаж, осіб |
3 |
Габаритні розміри, мм |
|
^ довжина |
9225 |
^ ширина |
3600 |
^ висота |
2172 |
Озброєння: |
|
^ гармата - пускова установка, мм |
125 |
^ спарений кулемет (ПКТ), мм |
7,62 |
^ зенітний кулемет (НСВТ), мм |
12,7 |
Броня, мм |
20...450+ДЗ |
Потужність двигуна, к.с. |
700 |
Швидкість максимальна по шосе, км/год |
60,5 |
Швидкість максимальна по ґрунту, км/год |
40-45 |
Запас ходу, км |
до 600 |

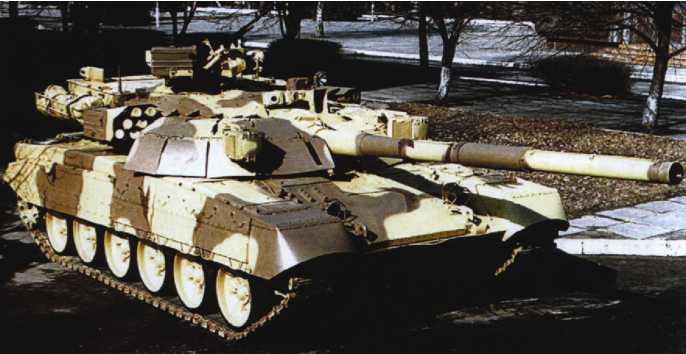

Основний бойовий танк Т-72БВ (рис. 2.2.19.).
Метою модернізації Т-72 було підвищення бойових і технічних характеристик раніше виготовлених танків типу Т-72 шляхом встановлення сучасного комплексу керування зброєю, силової установки з більшою потужністю двигуна.
Тактико-технічні характеристики основного бойового танка (ОБТ) Т-72БВ приведені в табл. 2.2.9.
Таблиця 2.2.8
Технічні параметри |
Значення технічних параметрів |
Рік виготовлення |
1996 |
Вага, т |
45,5 |
Екіпаж, осіб |
3 |
Габаритні розміри, мм |
|
^ довжина |
9648 |
^ ширина |
3620 |
^ висота |
2704 |
Озброєння: |
|
^ гармата - пускова установка, мм |
125 |
^ спарений кулемет (ПКТ), мм |
7,62 |
^ зенітний кулемет (НСВТ), мм |
12,7 |
Потужність двигуна , к.с. |
1200 |
Швидкість максимальна по шосе, км/год |
65 |
Швидкість максимальна по ґрунту, км/год |
40-45 |
Запас ходу, км |
500 |
Основний бойовий танк Т-80УД (рис 2.2.20.).
П
Тактико-технічні характеристики основного бойового танку (ОБТ) Т-80УД приведені в табл. 2.2.9.
ри розробці танка Т-80УД використовувалася конструкція башти танка Т-64БВ і ходова частина танка Т-80. Комплекс керування зброєю танка дозволяє вести вогонь як навіднику, так і командиру танка. У танку використається комбінована броня з елементами вбудованого динамічного захисту.

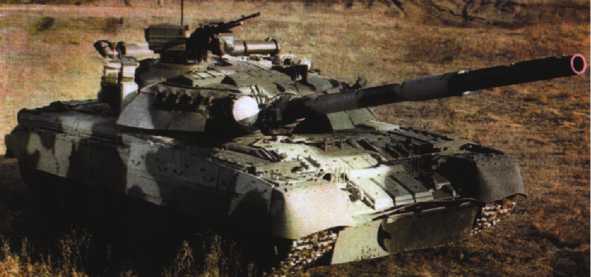

Рис.
2.2.20. Основний бойовий танк (ОБТ) Т-80УД
Таблиця
2.2.9 |
Значення технічних параметрів |
Рік виготовлення |
1985 |
Вага, т |
46 |
Екіпаж, осіб |
3 |
Габаритні розміри, мм |
|
^ довжина (з гарматою уперед) |
9664 |
^ довжина |
7085 |
^ ширина |
3560 |
^ висота |
2215 |
Озброєння: |
|
^ гармата - пускова установка, мм |
125 |
^ спарений кулемет (ПКТ), мм |
7,62 |
^ зенітний кулемет (НСВТ), мм |
12.7 |
Броня, мм |
20...600+ДЗ |
Потужність двигуна , к.с. |
1000 |
Швидкість максимальна по шосе, км/год |
65 |
Швидкість максимальна по ґрунту, км/год |
40-45 |
Запас ходу, км |
до 600 |
О
Тактико-технічні характеристики основного бойового танка (ОБТ) Т-84 приведені в табл. 2.2.10.

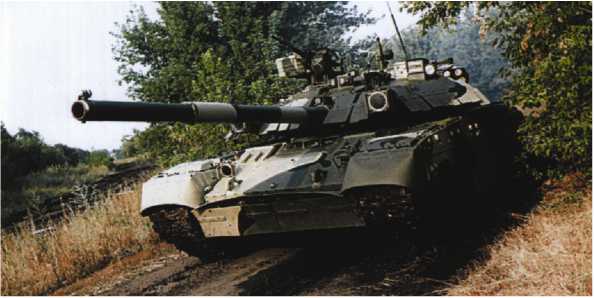

сновний бойовий танк Т-84 (рис. 2.2.21.) розроблений під керівництвом генерального конструктора М.Д. Борисюка на основі танка Т-80УД і відрізняється від нього удосконаленим комплексом керування зброєю, використанням зварнокатаної башти, наявністю комплексу оптико-електронної протидії, встановленням силової установки з більшою потужністю двигуна.
Рис.
2.2.21. Основний бойовий танк (ОБТ) Т-84
Таблиця
2.2.10 |
Значення технічних параметрів |
Рік виготовлення |
1994 |
Вага, т |
48 |
Екіпаж, осіб |
3 |
Габаритні розміри, мм |
|
^ довжина (з гарматою вперед) |
9720 |
^ довжина по корпусу |
7705 |
^ ширина |
3560 |
^ висота |
2285 |
Озброєння: |
|
^ гармата - пускова установка, мм |
125 |
^ спарений кулемет (ПКТ), мм |
7,62 |
^ зенітний кулемет (НСВТ), мм |
12,7 |
Потужність двигуна, к.с. |
1200 |
Швидкість максимальна по шосе, км/год |
60 |
Швидкість максимальна по ґрунту, км/год |
40-45 |
Запас ходу, км |
450 |
