Склад основного озброєння обт

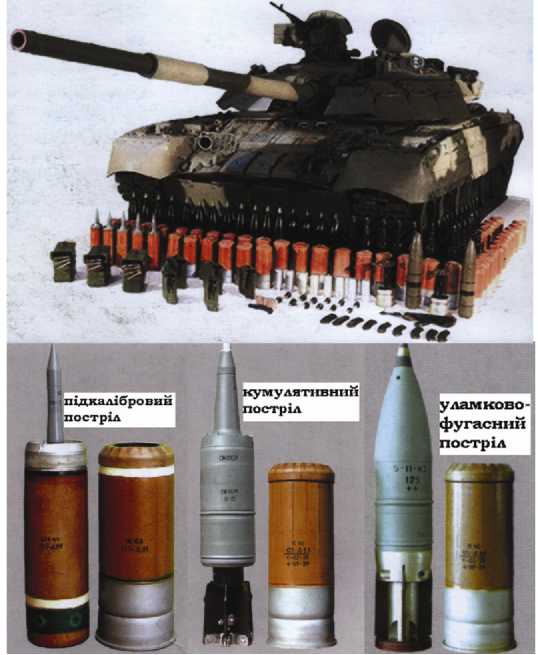

Як основне озброєння у вітчизняних танках використовуються спе­ціальні танкові гармати - пускові установки калібру 125-мм з механі­змами автоматичного заряджання, в які закладаються протитанкові, керовані снаряди (ПТКС) типу "Рефлекс", підкаліброві, кумулятивні, скалково-фугасні постріли. Типовий склад бойового комплекту ОБТ показаний на рис. 2.2.13.

Рис. 2.2.13. Типовий склад бойового комплекту ОБТ

Важливі резерви для підвищення вогневої могутності при роз­робці перспективних і модернізації існуючих зразків ОБТ це: пок­ращення умов спостереження за полем бою й удосконалення ха­рактеристик комплексу керування зброєю; скорочення часу на цикл стрільби.

До основних типових комплексів керування зброєю ОБТ належать: танковий тепловізійний приціл, танковий прицільний комплекс 1А43-У "Рось" (рис. 2.2.14.).

Пасивні засоби захисту обт

У танків Т-64А, Т-64БВ товщина броні в лобовій проекції дорівнює 450 мм, у Т-80УД - 600 мм. Повнозварна конструкція башти Т-84 із прокатаних стальних плит забезпечує підвищений захист від кумуля­тивних снарядів (від 1,1 до 1,4 раза) і від звичайних протитанкових снарядів (в 1,1-1,6 раза).

Також увагу звертають на додаткові засоби захисту. Замість старої конструкції, яка мала більшу вагу, значну тривалість встановлення елементів, ризик ланцюгового вибуху, на основні бойові танки після модернізації можуть бути встановлені більш удосконалені елементи захисту: комплекс вбудованого динамічного захисту танка з модуля­ми "Ніж" (плити вибухореактивної броні) і гумотканині, гнучкі пласти, що розташовані по периметру башти до рівня корпусу.

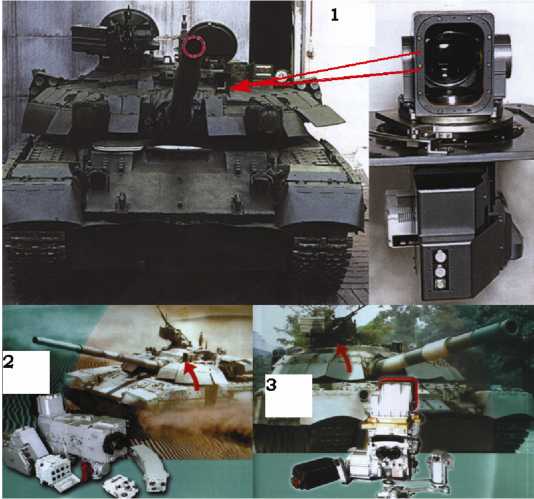

Рис. 2.2.14. Основні елементи комплексу керування зброєю ОБТ: танковий тепловізійний приціл (1), танковий прицільний комплекс 1А43-У "Рось" (2), прицільно-спостережний комплекс ПНК-4СР "Агат" (3)

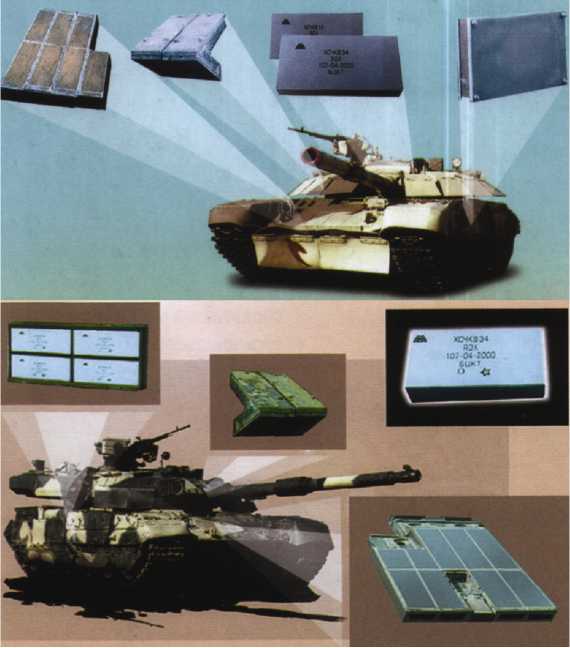

Плити вибухореактивної броні товщиною 300 мм мають більшу стій­кість до детонації й призначаються для надійного захисту танка від бро­небійних снарядів, кумулятивних засобів ураження і ударно - кумуля­тивних боєприпасів типу "ударне ядро". Варіант розміщення додатко­вих засобів захисту на танках Т-72, Т-80 приведений на рис. 2.2.15.

Рис. 2.2.15. Варіант розміщення додаткових засобів захисту на танках Т-72, Т-80 (ходова частина танку на половину прикривається "спідницею" з бокових металевих плит)

Для захисту від мін з нажимними контактними дротовими під­ривниками в передній частині корпусу встановлюються гумові пла­стини ("спідниці"). Робоче місце механіка-водія прикріплюється до даху корпусу, а не до підлоги. Біля сидіння встановлюються верти­кальні бімси для підвищення жорсткості конструкції. Це зменшує удар при вибуху міни під сидінням механіка-водія. Для ведення протимінної боротьби попереду танка встановлюється трал типу КМТ-6 і бульдозерний різак для очистки траси. Це знижує маневре­ність танка, але підвищує безпеку при подоланні мінних загоро­джень. Використовуючи бульдозерний різак, танк спроможний за 60 хв. створити траншею для заглиблення корпусу до рівня башти і тим самим у кілька разів зменшити ймовірність попадання снаря­дів противника.
