Бойові розвідувальні машини

Зараз легкі броньовані машини складають основу парку бойових ма­шин. Гусеничні БМП і колісні БТР, на які додатково покладається за­вдання щодо збору розвідувальних даних, називають бойовими розвіду­вальними машинами. Крім того, для ведення розвідки використовують­ся спеціально створені бойові розвідувальні (БРМ) або броньовані розві­дувально-дозорні машини (БРДМ), які оснащуються спеціальними при­ладами спостереження й засобами зв'язку з великим радіусом дії. До спеціально створених розвідувальних машин належать: командирська бойова розвідувальна машина БРМ-1К (рис. 2.2.7.), броньована розвіду­вальна дозорна машина БРДМ-2 (рис. 2.2.8.).

Командирська бойова розвідувальна машина БРМ-1К створена на базі БМП-1 і відрізняється від прототипу двохмісною баштою. Бойо­вий комплект до гармати 2А28 "Гром" калібру 73-мм - 20 пострілів. ПТРК на озброєнні немає.

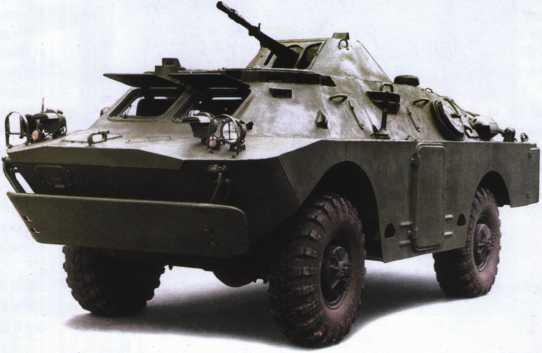

Колісна БРДМ-2 стосовно БРМ-1К має переваги за надійністю і ре­сурсом роботи. У моторно трансмісійному відділенні БРДМ-2 викори­стовуються стандартні вузли й агрегати цивільних автомобілів, що спрощує її виготовлення та експлуатацію.

Основні характеристики броньованої розвідувальної дозорної ма­шини БРДМ-2:

^ бойова маса - 7,09 т;

^ довжина корпусу - 6100 мм;

^ ширина корпусу - 2350 мм;

^ висота - 2020 мм;

^ кліренс - 380 мм;

^ товщина броні - 6-10 мм;^ максимальна швидкість - 95 км/год;

^ запас ходу - 750 км;

^ запас ходу на плаву - 14-16 год;

^ двигун ГАЗ-41 карбюраторний потужністю 102,97 кВт (140 к/с). На БРДМ-2 встановлена башта - аналог башти БТР-70 зі спарени­ми кулеметами 14,5-мм КПВТ і 7,62-мм ПКТ. При проведенні глибокої модернізації на БРДМ може бути встановлений баштовий модуль "Шквал" (рис. 2.2.3.).

Рис. 2.2.7. Бойова розвідувальна машина БРМ-1К

Протитанкові засоби механізованих підрозділів

До протитанкових засобів механізованих підрозділів належать:

^ протитанковий ракетний комплекс (ПТРК) типу 9К115 "Метис" (рис. 2.2.9.) як протитанковий засіб механізованої роти на БТР-70(80);

^ протитанковий ракетний комплекс (ПТРК) типу 9К111 "Фагот" (рис. 2.2.10.), станковий протитанковий гранатомет СПГ-9 "Копье" (рис. 2.2.11.) як протитанкові засоби механізованого батальйону на БТР-70 (80).

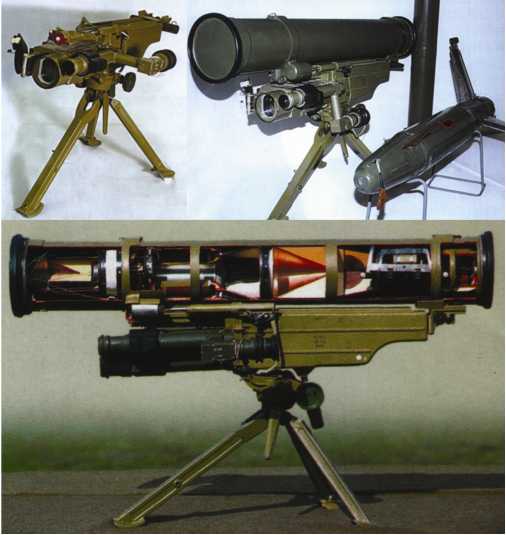

Рис. 2.2.9. Протитанковий ракетний комплекс (ПТРК) типу 9К115 "Метис" (пускова установка 9П151, транспортний пусковий контейнер на ПУ, протитанкова керована ракета 9М113)

Протитанковий ракетний комплекс (ПТРК) типу 9К115 "Метис" призначений для боротьби із броньованими цілями противника на дистанціях 40-1000 м і складається з пускової установки (ПУ) 9П151, апаратури наведення й протитанкової керованої ракети (ПТКР) 9М116 в транспортному пусковому контейнері (ТПК).

Протитанковий ракетний комплекс (ПТРК) типу 9К111 "Фагот" при­значений для боротьби з броньованими цілями противника на диста­нціях 75-2500 (3000) м і складається з пускової установки (ПУ) 9П135, апаратури наведення й протитанкової керованої ракети (ПТКР) 9М111 (9М113) в транспортному пусковому контейнері (ТПК).

Рис. 2.2.10. Протитанковий ракетний комплекс (ПТРК) типу 9К111 "Фагот"

Станковий протитанковий гранатомет СПГ-9 "Копье" призначений для боротьби із броньованими цілями противника. Поразка танків й інших бронетанкових цілей забезпечується на дистанціях до 1300 м. Початкова швидкість гранати під час вильоту - 435 м/с, після розго­ну реактивним двигуном - 700 м/с. Для підвищення вогневих мож­ливостей механізованих підрозділів у боротьбі з живою силою проти­вника використається постріл зі скалковою гранатою - ОГ-9У.

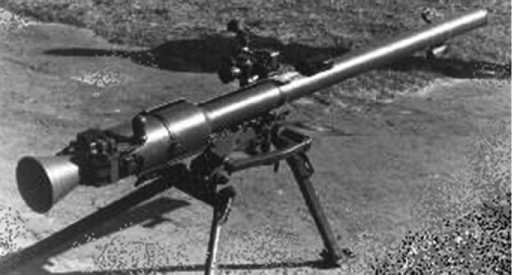

Рис. 2.2.11. Станковий протитанковий гранатомет СПГ-9 "Копье"

Надійність обслуговування СПГ-9, висока ефективність вогню при невеликому калібрі гранати (усього - 73 мм) стали основою для розро­бки 73-мм гармати 2А28 "Гром", а також пострілу ПГ15У, що ввійшли в комплекс озброєння бойової машини піхоти БМП-1 і бойової розві­дувальної машини БРМ-1К.

Тактико-технічні характеристики протитанкових засобів механізо­ваних підрозділів приведені в табл. 2.2.3.

Таблиця 2.2.3 Найменування	СПГ-9		Тип протитанкового ракетного комплексу
			9К115 "Метис"		9К111 "Фагот"	9К113 "Конкурс"
Калібр, мм	73	93		120	135
Маса ПУ (гранатомета), кг	57,6	19		22,5	38
Маса ПТКР з ТПК	-	16,5		13,2	14,58
Маса БЧ (гранати)	4,4	2,5		1,75	2,7
Далекість, м =• мін.-макс. =• прямого пострілу	1300 800	40-1000		75-2500	75-4000
Швидкострільність: постр./хв	5-6	3-4		3 (1-2)*	3-4**
Товщина броні, що може пробити: мм	300-400	400-600		400-550	до 800
Система наведення	Нема	Напівавт. по проводо- вих лініях зв’язку		Напівавт. по проводо- вих лініях зв’язку	Напівавт. по проводо- вих лініях зв’язку
Боєкомплект, шт = при озброєнні = переносний	60	8		(4) 8	4
Кількість направляючих:		1		1	4
База:	перевізн. на БТР	переносн.		переносн. (на БМП)	на БТР-3У

Примітка: * при стрільбі з ПУ, що встановлені на БМП-1, МП-2, із врахуван­ням часу на перезаряджання;

** при стрільбі з ПУ, що встановлені на БТР-3У.
