Бойові машини піхоти (бмп)

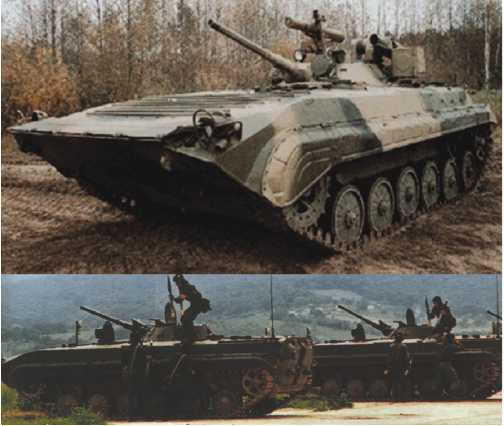

Рис.
2.2.1. Бойова машина піхоти БМП-1

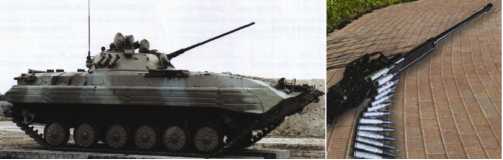

Рис.
2.2.2. Бойова машина піхоти БМП-2
Рис.
2.2.3. Модернізований варіант бойової
машини піхоти БМП-2М з баштовим модулем
"Шквал"
Тактико-технічні характеристики бойових машин піхоти (БМП) приведені в табл. 2.2.1.
Таблиця
2.2.1 |
Тип БМП |
|
Показники |
БМП-1 |
БМП-2 (БМП-2М із баштовим модулем "Шквал") |
Бойова маса, т |
13 |
14 |
Екіпаж + десант, осіб |
3+8 |
3+7 |
Висота, мм |
2068 |
2120 |
Ширина, мм |
2940 |
3150 |
Швидкість руху, км/год ^ по ґрунтовому шляху ^ по шосе ^ на плаву |
40-45 65 7 |
40-50 65 7 |
Середні витрати палива на 100 км руху по ґрунтовому шляху, л |
80-112 |
92 |
Середні витрати мастила на 100 км руху по грунтовому шляху, л |
2,8 |
2,8 |
Тип радіостанції та далекість зв’язку, км |
Р-123 20 |
Р-123 (Р-173) 20 |
Основна зброя: ^ тип гармати ^ калібр, мм |
2А28 73-мм |
2А42 30-мм |
Бойовий комплект, постріли (набої) |
40 |
500 |
Боєприпаси |
ПГ-15В*, ОГ-15В* |
УОФ8*, УОР6*, УБР6* |
Початкова швидкість, м/с |
435 з розгоном до 700 |
980 |
Прицільна далекість, м |
ПГ - 1300 ОГ - 1600 |
УОФ8 - 4000 УБР6 - 2000 |
Тип протитанкової, керованої ракети (ПТКР) |
9М113 "Фагот" |
9М113 "Фагот" (9М113 "Конкурс") |
Тип пускової установки (ПУ) |
9П135 |
9П135 (9П148) |
Далекість прицільної стрільби, м |
75-3000 |
75-3000 (75-4000) |
Кількість ракет у боєкомплекті, шт. |
4 |
4 |
Закінчення
таблиці 2.2.1 |
Тип БМП |
|
БМП-1 |
БМП-2 (БМП-2М із баштовим модулем "Шквал") |
|
Автоматичний гранатомет АГС-17 (на озброєнні БМП-2М), шт. =• калібр, мм =• тип пострілу із скалковою гранатою = темп постр./хв = прицільна далекість, м = боєкомплект, гранат |
- |
1 30 ВОГ-17 50-400 1700 116 |
Спарений 7,62-мм кулемет ПКТ |
1 |
1 |
Боєкомплект ПКТ, набоїв, шт. |
2000 |
2000 |
Бронебійність за нормаллю, мм |
(ПГ-15) 300-400 |
(УБР6) 18-30 |
Система наведення озброєння |
Електро привод |
електропривід, стабілізатор (2х площ. типу "Карусель") |
Система димопуску: = кількість мортир = тип димових гранат = калібр димових гранат, мм = далекість постановки димів, м |
|
6 902Б 81 200-300 |
*Примітка: ПГ-15В - кумулятивна граната; Г-15 - скалкова граната; УОФ8 - скалковий фугасний запалювальний снаряд; УОР6 - скалковий трасуючий снаряд; УБР6 - бронебійний трасуючий снаряд.
