3. Краткий обзор систем подвижной радиосвязи.

1)Транкинговые сс

В транкинговых системах используется исключительно динамическое распределение КС. Назначение системы: обеспечение оперативной связи с огра­ниченным и постоянно контролируемым контингентом абонентов в пределах ограниченной территории. Область применения: ведомственная, корпора­тивная, производственная СС.

Классификация транкинговых СПРС:

1)По методу передачи речевой информации (аналого­вые и цифровые). В аналоговых СС используется либо PM или FM модуляция Δf=25КГц. В цифровых СС речевое 12.5КГц кодирование осуществляется со скоростью 4.8….9.6Кбит/c.

2)По количеству БС

а)однозоновые- одна БС в центре,

б)многозоновые-не­сколько

3)По способу объединения БС в многозоновых системах

-централизованная коммутация

-распределенная

4)По типу многостанционного доступа

а)FDMA,

б)FDMA+TDMA

5)По способу поиска свободного канала

-системы с децентрализованным управлением

-с централизованным (наличие спец.выделенных КУ)

6)По виду КУ

а)с выделенным КУ,

б)с распределенным

7)По способу удержания КС

а) с удержанием КС на протяжении всего разго­вора,

б)с удержанием только на время передачи

Принципы построения транкинговых сетей

а)Однозоновая транкинговая система

ЦК- цифровая АТС, обслуживающая весь трафик системы

РТ- комплект приёмопередатчиков. УУ функции:1)Обработка поступивших вызовов2)аутентификация3)введение очередей вызова4)ведение биллинговой информации5)регулирование времени соединения

б)многозоновые

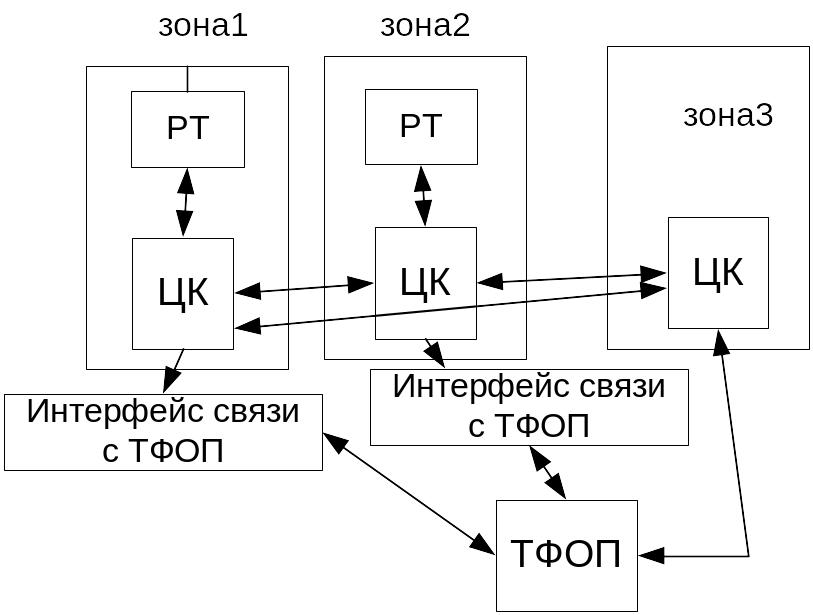

строятся по 2-м принципам1)с распределённой коммутацией

Каждый коммутатор имеет собственную сеть ОП. В такой системе межзоно­вый вызов и ведение связи ведется через ТФОП.

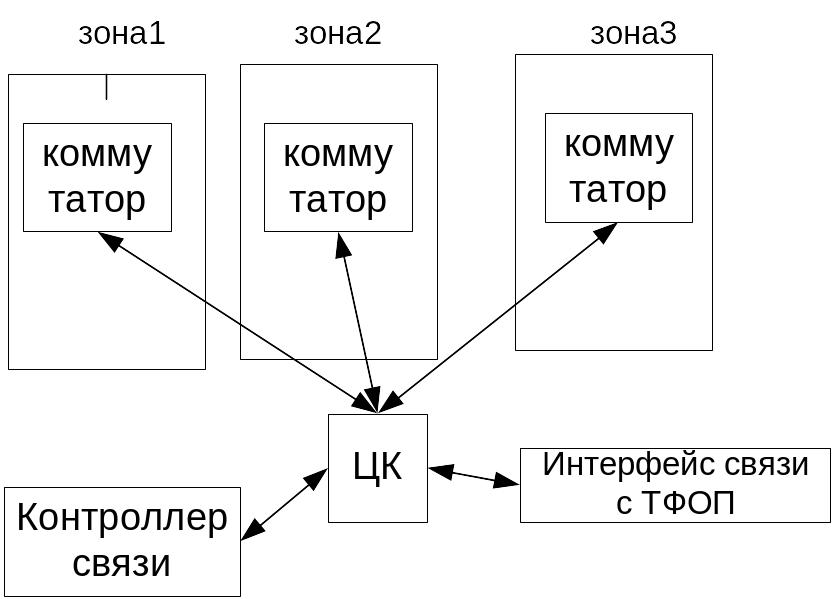

2)с центральной межзоновой коммутацией

Стандарты транкинговой связи

MPT 1327,EDA CS-аналоговые TETRA-цифровой

2)Сотовые системы мобильной связи

В основе сотовых систем связи лежит принцип повторного использования частот. Основания: быстрое затухание радиоволн в ДМВ диапазоне и возможность использования узконаправленных антенн. Участок территории на которой осуществляется радиосвязь в фиксированной полосе частот называ­ется сотой или ячейкой. Группа сот в пределах которой отсутствует повторное использование частот называется кластером. Сотовая технология сети позволяет многократно увеличить абонентскую ёмкость по сравнению с транкинговыми системами связи и охватить сколь угодно большую зону обслу­живания без ухудшения качества связи. Таким образом использование сотового принципа предполагает решение следующих задач:1)частотно-террито­риальное планирование сетей а)определение зон радиопокрытия б)определение кол-ва БС в) оценка трафика 2)определение местоположения МС 3)обеспечение непрерывности связи (наличие Handover’a)

Вся область обслуживания сотовой сети покрывается совокупностью класте­ров. Причём ячейки с одинаковыми группами частот располагаются на мах удалении друг от друга. Кластеры характеризуются размерностью (кол-вом сот). С=3,4,7,9,12,21-размерность d=(3C)^1/2 •R-защитный интервал, R-радиус соты

ξ=d/R=(3C)^1/2 Gorunov Inc. ©®

ή=1/C-коэффициент эффективности повторного использования частот.

Увеличение числа элементов в кластере приводит к уменьшению интерфе­ренционных помех, а с другой стороны к уменьшению числа частотных ка­налов, приходящихся на соту- это приводит к уменьшению абонентской ём­кости соты. Эффективным способом уменьшения соканальных помех явл. использование направленных антенн с ΔФ в горизонтальной плоскости 120 и 60 градусов. При этом каждая сота делится на 3 или 6 секторов с разными группами частот. Если кластер состоит из С сот, число секторов в соте м_с, то общая размерность кластера(с, с*м_с)

Обобщенная модель системы сотовой связи

В общем случае с-ма сот-й связи содержит 4 компонента:1)Центр управления (OMC)2)Подсистема коммутации(MSC) 3)Подсистема БС(BSC)4)подсистема МС

AUC-центр аутентификации EIR-центр идентификации оборудования

HLR-домашний регистр VLR-гостевой регистр

ЦУО- это центральный элемент сети, обеспечивающий управление другими компонентами системы, осуществляет контроль качества функционирования всей сети

ЦК- обслуживает группу контроллеров БС и обеспечивает все виды соедине­ний. При необходимости осуществляет процедуру передачи обслуживания и переключает КС при возникновении помех, ведёт учет перемещения МС(запись в VLR) Gorunov Inc. ©®

КБС 1)управляет выделением радиоканалов 2)осуществляет канальное рече­вое кодирование 3)управляет мощностью МС 4)осущ-ет коммутацию МС, принадл-й этой БС 5)осуществляет согласование интерфейса БС и ЦК

6)организация передачи обслуживания МС одной зоны 7)организация вызова МС одной зоны

БС –комплект приемопередатчиков с цепями АЦП и ЦАП .
