44. Способы определения координат и оценка размеров и формы дефектов при эхо-методе контроля.

Измерение координат дефекта

Измерение состоит в поиске положения преобразователя на поверхности ввода, при котором достигается максимум эхосигнала (точки О), и определении координат дефекта относительно найденного положения. Компактные дефекты в дальней зоне преобразователя имеют один максимум эхосигнала. Наличие нескольких максимумов в дальней зоне преобразователя говорит о сложной форме дефекта, его протяженности, групповом характере.

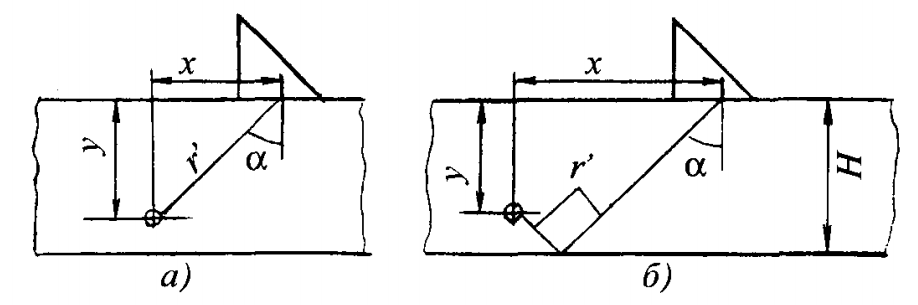

и змерение координат дефекта при контроле прямым (а) и однократно отраженным (б) лучами

Измерение координат дефекта

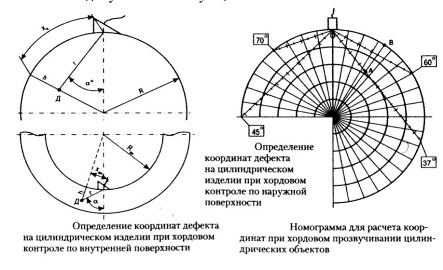

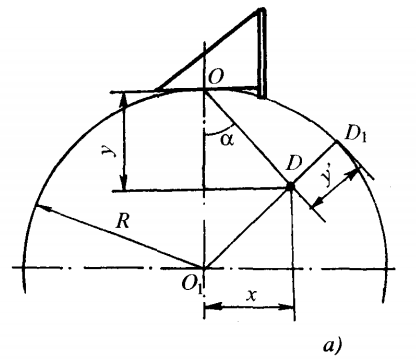

И змерение координат дефекта при контроле цилиндрических изделий прямым лучом (а) и полых цилиндрических изделий однократно отраженным лучом (б)

К оординаты дефектов определяются относительно точки ввода луча. При этом фиксируется положение преобразователя на поверхности изделия, соответствующее максимальной амплитуде эхо-сигнала, и определяется время t пробега импульса от пьезопластины до дефекта

где t₁ - время пробега импульса в акустической задержке

Измерение условных размеров дефекта

Различают условные линейные и угловые размеры дефекта.

К линейным относят: условные протяженность ΔLд, ширину ΔХД и высоту ΔНД; к угловым — азимут γ0 и угол индикации Δγд.

Размеры ΔLд, и ΔХД характеризуются длиной зоны (в мм) перемещения преобразователя между некоторыми крайними положениями, в пределах которого воспринимается эхосигнал от дефекта.

Условная высота ΔН (в миллиметрах или микросекундах) определяется разностью значений глубины расположения дефекта, измеренных в крайних положениях преобразователя.

С хема измерения условных размеров дефекта

Размеры дефектов традиционными УЗ-методами измеряют весьма приближенно. Преобразователь перемещают над дефектом и наблюдают за изменением амплитуды эхосигнала. Вблизи краев дефекта амплитуда быстро уменьшается. Расстояние между этими положениями преобразователя называют условным размером. Если при перемещении преобразователя эхосигнал на линии развертки значительно перемещается, то это означает развитие дефекта в плоскости, перпендикулярной к поверхности ввода. Такой линейный условный размер называют условной высотой.

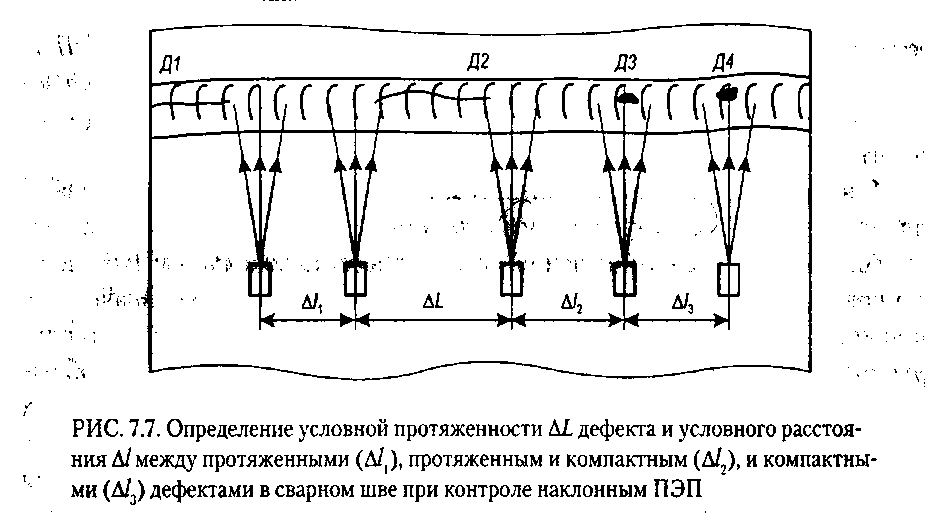

И змерение условных протяженности (а) и высоты (б)(Опред-ие условной протяж-ти ΔL дефекта и условного расстояния Δl между протяженными(Δl₁), протяженными и компактными(Δl₂), и компактными(Δl₃) дефектами в сварном шве при контроле наклоннымПЭП)

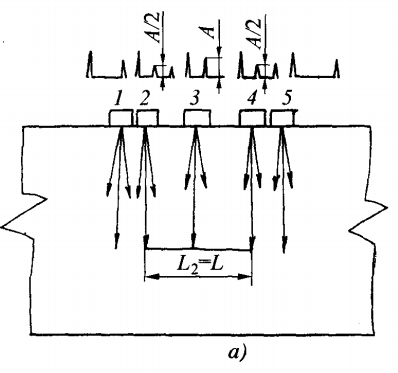

Д ля округлых дефектов, имитируемых боковыми цилиндрическими отражателями, измерение условных размеров не дает новой информации по сравнению с измерением амплитуды эхосигналов. Условные размеры, измеренные относительным способом (прямая L2 для способа "6 дБ"), не зависят от размера отражателя, а измеренные абсолютным способом (кривая L1) зависят только от диаграммы направленности преобразователя.

Измерение условной высоты (б) и условной ширины (в) наклонным преобразователем путем сравнения с боковым цилиндрическим отверстием (а);
