1 Лабораторна робота 1 Підготовка середовища AutoCad до роботи
Мета роботи: ознайомитись з основними прийомами роботи у середовищі AutoCAD2013.
1.1 Теоретичні відомості
На рис. 1.1 представлене вікно AutoCAD2013.
Рисунок 1.1 – Головне вікно AutoCAD2013
1.1.1 Панелі AutoCad2013

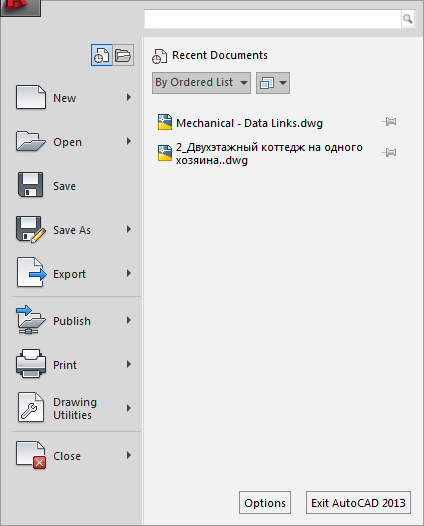

У
лівому верхньому куті вікна розташована
кнопка
додатку
(Application
Button)
при натисканні якої відкривається меню
додатка (рис1.1). Воно містить загальні
інструменти для створення, збереження
та публікації
В меню додатка містяться наступні пункти:
|
New |
NEW |
Створення нового креслення |
Drawing |
|
Створення листа для креслення |
|
Sheet Set |
|
Створення набору листів |
|
|
Open |
OPEN |
Відкрити файл |
Drawing |
|
Відкрити креслення |
|
Drawing from the Cloud |
|
Відкрити креслення з мережевого сховища |
|
Sheet Set |
|
Відкрити набір листів |
|
DGN |
|
Імпорт файла з DGN в DWG файл |
|
Sample Files |
|
Відкрити файли прикладів |
|
|
Save |
SAVE |
Зберегти документ |
|
Save as |
SAVEAS |
Зберегти документ як: |
Drawing |
|
креслення |
|
Drawing from the Cloud |
|
креслення у мережеве сховище |
|
Drawing Template |
|
шаблон креслення |
|
Drawing Standarts |
|
стандарти креслення |
|
Other Formats |
|
в інших форматах |
|
Save Layout as a Drawing |
|
зберегти шар як креслення |
|
DWG Convert |
|
DWG Конвертація |
|
|
Export |
EXPORT |
Експорт файлу в: |
DWG |
|
формат DWX (формат обміну даними) |
|
DWFx |
|
формат DWFx |
|
3D DWF |
|
формат 3D DWFx |
|
|
формат PDF |
||
DGN |
|
формат DGN |
|
FBX |
|
формат FBX |
|
Other Formats |
|
в інші формати |
|
|
Publish |
PUBLISH |
Опублікувати |
Send to 3D Print Service |
|
друк на 3D принтері |
|
Archive |
|
архівація набора листів |
|
eTransmit |
|
створити пакет залежних документів |
|
|
електронна пошта |
||
Upload Multiple Files to |
|
завантажити файли на Autodesk 360 |
|
|
PLOT |
Друк |
|
Plot |
|
Друк на плотері, принтері або в файл |
|
Batch Plot |
|
Груповий друк, публікація |
|
Plot Preview |
|
Попередній перегляд |
|
View Plot and Publish Details |
|
Інформація о виконаних публікаціях |
|
Page Setup |
|
Настройка сторінки |
|
Manage Plotters |
|
Управління плотером |
|
Edit plot Style Tables |
|
Редагування таблиць стилів друку |
|
|
Drawing Utilities |
|
Інструменти креслення |
Drawing Properties |
|
Властивості креслення |
|
Units |
|
Одиниці вимірювання |
|
Audit |
|
Перевірка цілісності креслення |
|
Status |
|
Стан |
|
Purge |
|
Чистка документів від невикористаних елементів |
|
Recover |
|
Відновлення пошкодженого файлу креслення |
|
Open the Drawing Recovery Manager
|
|
Відкрити список креслень які можливо необхідно відновити |
|
|
Close |
CLOSE |
Закрити |
Current Drawing |
|
Поточне креслення |
|
All Drawing |
|
Всі креслення |
|
|
Options |
OPTIONS |
Опції |
Files |
|
Файли |
|
Display |
|
Відображення |
|
Open and Save |
|
Відкрити та зберегти |
|
Plot and Publish |
|
Друг і публікації |
|
System |
|
Системи налаштування |
|
User Preferences |
|
Користувацькі налаштування |
|
Drafting |
|
Креслярські налаштування |
|
3D Modeling |
|
3D Моделювання |
|
Selection |
|
Вибір |
|
Profiles |
|
Профілі |
|
Online |
|
Онлайн налаштування |
Рисунок
1.2
— Вкладки вікна Options (Опції)
У верхній частині екрану розташована панель інструментів швидкого доступу до команд:
|
New |
NEW |
Новий |
|
Open |
OPEN |
Відкрити |
|
Save |
SAVE |
Зберегти |
|
Save as |
SAVEAS |
Зберегти як |
|
Cloud Options |
|
Налаштування мережевого сховища |
|
Plot |
PLOT |
Друк |
|
Undo |
UNDO |
Відмінити |
|
Redo |
REDO |
Повторити |
|
Workspace |
|
Настроювання інтерфейсу |
|
Match Properties |
|
Копіювання формату (колір, товщина, тип ліній) об'єкта на інший об'єкт |
|
Batch Plot |
|
Груповий друк, публікація |
|
Plot Preview |
|
Попередній перегляд |
|
Properties |
PROPERTIES |
Властивості об'єкта |
|
Sheet Set Manager |
|
Управління набором листів |
|
Render |
RENDER |
Створити фото-реалістичне зображення 3D моделі |
|
Customize Quick Access Toolbar |
|
Настройка панелі інструментів швидкого доступу |
Для виконання певного типу задач можна обрати відповідний інтерфейс AutoCAD2013 допомогою списку Workspace (Вибір та налаштування інтерфейсу) (рис. 1.3):
|
Плоске креслення та анотації |
|
Базове 3D |
|
Просунуте 3D моделювання |
|
Класичний інтерфейс версій до 2009 |
|
Зберегти поточний інтерфейс як |
|
Налаштування списку Workspace |
|
Налаштування інтерфейсу |
Рис.
1.3
— Workspace (Настроювання інтерфейсу)
Д
Рисунок
1.4
- Вигляд інструментальної панелі Home
Д
Рисунок
1.5
— Права частина заголовку вікна
AutoCAD2013
Під робочою областю знаходиться командний рядок, за допомогою якого вводяться команди з клавіатури, а також задаються необхідні параметри команд (рис.1.6). Префікси команд представлені в наступній таблиці.
Рисунок
1.6
- Вигляд командного рядку
Префікс команд |
Призначення префікса |
' (апостроф) |
Для виконання однієї команди, не перериваючи виконання іншої |
- (дефіс) |
Режим вводу параметрів команди у командному рядку замість вікна |
_ (підкреслення) |
Необхідний для використання англомовних команд в локалізованих версіях |
В нижній частині екрану під командним рядком знаходиться рядок стану, який містить координати курсору і кнопки вмикання/вимикання режимів креслення:
|
Infer Constraints |
|
Автоматичне накладання геометричних обмежень |
|
Snap Mode |
SNAP |
Прив'язка до сітки |
|
Grid Display |
GRID |
Відображення сітка |
|
Ortho Mode |
ORTHO |
Ортогональне креслення |
|
Polar Tracking |
|
Полярне відстеження |
|
Object Snap |
|
Об’єктні прив’язки |
|
3D Object Snap |
|
3D об’єктні прив’язки |
|
Object Snap Tracking |
|
Вирівнювання за точками прив'язок |
|
Allow/Disallow Dynamic UCS |
|
Використання динамічних систем координат користувача |
|
Dynamic Input |
|
Динамічне коректування розмірів поточного примітиву, перемикання між розмірами здійснюється Tab |
|
Show/Hide Lineweight |
|
Відображення товщини ліній |
|
Show/Hide Transparency |
|
Відображення прозорості примітивів |
|
Quick Properties |
|
Швидке коректування базових властивостей примітивів |
|
Selection Cycling |
|
Інструмент вибору альтернативних примітивів під курсором |
|
Annotation Monitor |
|
Спостереження за статусом анотацій |
Крім того він має кнопку переходу з одного простору креслення в інший:
|
Model |
Перехід до простору аркушу |
|
Quick View Layouts |
Швидкий перехід між аркушами і моделлю |
|
Annotation Scale |
Масштаб анотацій |
|
Annotation Visibility:Show annotative objects for all scales |
Видимість анотацій |
|
Automatically add scales to annotative objects when the annotation scale changes |
Автоматично додавати масштаби анотативним об'єктам |
|
Workspace Switching |
Вибір та налаштування інтерфейсу |
|
Toolbar/Window Positions Unlocked |
Фіксація розміру та положення панелей інструментів |
|
Hardware Acceleration |
Апаратне прискорення |
|
Isolate Objects |
Ізолювати об'єкт |
|
Application .Status Bar Menu |
Налаштування рядку статусу |
|
Clean screen |
Максимізувати робочу область |
