19. Идея частотного зондирования и решаемые им задачи.
Электроразведка с искусственным возбуждением переменного эл-магнитного поля включает 2 основных метода: метод частотного зондирования и метод зондирований становлением поля. МЧЗ: в Земле возбуждают гармоническое во времени эл-магнитное поле и изучают зависимость эл-й и магнитной его компонент от частоты. Изменяя частоту тока в питающем диполе АВ или петле, можно управлять глубиной изучения разреза: с уменьшением частоты питающего тока возбуждаемая гармоническая эл-магнитная волна проникает все глубже в Землю, позволяя тем самым получать информацию об изменении параметров геоэл-го разреза в вертикальном направлении.
20. Зондирование становлением электромагнитного поля (ЗС). В зондированиях становлением поля изучают процесс становления электрической в приемной линии или магнитной в незаземленной горизонтальной петле составляющих. Используют те же установки, что и в методе ЧЗ. Глубину проникновения электромагнитной волны в землю определяет время становления поля, прошедшее с момента включения (или выключения) тока в питающей цепи. В зависимости от отношения расстояния между центрами питающего АВ и измерительного MN диполей к параметру становления поля различают модификации ЗС в дальней (ЗСДЗ) и ближней (ЗСБЗ) зонах.
Точки зондирования располагают на профилях, проложенных вкрест предполагаемого простирания изучаемых структур, расстоняния между точками ЗС при этом примерно равны глубине исследования. Обработка записей ЗС состоит в измерении амплитуд сигналов после включения (или выключения) тока в питающей цепи на временах, возрастающих в геометрической прогрессии. ЗС применяют для изучения регионального геол-го строения районов, перспективных в отношении нефтегазоносности.
21. Задачи, решаемые электроразведкой переменными эл-магнитными полями.
По характеру зависимости электромагнитных полей от времени выделяются две большие группы методов: методы постоянного поля (тока) и методы переменного электро-магнитного поля. Электроразведка с искусственным возбуждением переменного эл-магнитного поля включает 2 основных метода: метод частотного зондирования и метод зондирований становлением поля. МЧЗ: информацию об изменении параметров геоэл-го разреза в вертикальном направлении. ЗС: изучение регионального строения, детальные структурно-поисковые работы. Магнитотеллурические методы: МТЗ (получение сведений о геоэл=х слоях, залегающих на различной глубине), МТП и МТТ(изменение св-в геоэл-го разреза по профилю и площади)
22. Геологические задачи, решаемые электроразведкой.
Электрическая разведка включает значительно большее разнообразие методов, чем любая другая полевая геофизическая разведка. Большую роль электроразведка играет не только при поисках и разведке нефтяных и газовых месторождений, но и при поисках и разведке рудных месторождений. Большое значение электроразведка имеет также при инженерно-геологических и гидрогеологических исследованиях. При поисках и разведке Н и Г эл-разведку используют с целью изучения структурных условий залегания интересующих горизонтов осадочных пород, с которыми связаны залежи нефти и газа. В комплексе с другими полевыми геофизическими разведками электроразведка находит применение и как прямой геофизический метод выявления в разрезе нефтегазовых залежей.
1.Связь
между упругими напряжениями и деформациями.
Абсолютно
упругим телом называется такое, которое
после прекращения действия приложенных
к нему сил восстанавливает свою
первоначальную форму и объем.
Напряжения (силы, действующие на единицу
площади), как и деформации, могут быть
растягивающими или стягивающими,
сдвиговыми или всесторонне сжимающими.
Коэффициенты связи между напряжениями
и деформациями среды называются модулями
упругости. По закону Гука деформация
растяжения (сжатия) в идеально упругих
средах прямо пропорциональна напряжению.

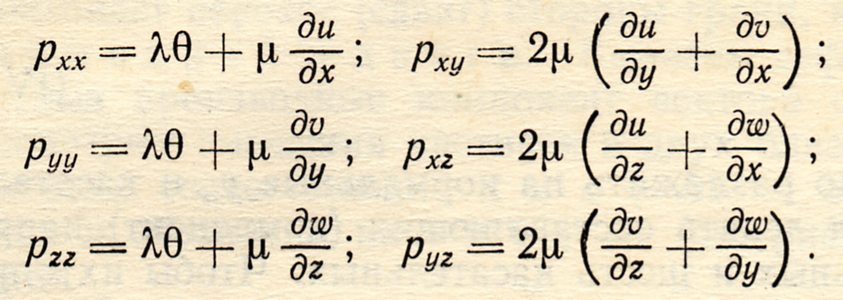

Уравнения связи

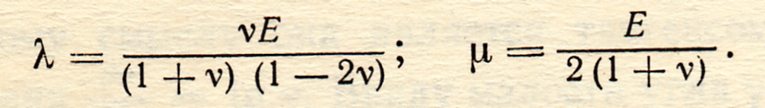

Коэф-фициенты
пропорциональности λ и µ, называются
упругими константами среды. Их можно
выразить через модуль Юнга Е и коэф-т
Пуассона v:
Модулем
Юнга наз-ся коэф-т, который характеризует
сопротивление ГП расширению или сжатию.
Коэф-т Пуас-на равен отношению отн-ного
поперечного сужения (расширения) к
относительному продольному удлинению
(сжатию) грани. Коэф-т µ, наз-ый модулем
сдвига, харак-т сопротивление ГП изменению
формы. Упругие модули связаны м/у собой
Существует еще один модуль упругости - модуль всестороннего сжатия К=Е/3(1-2v).
