2. Поле 2-х разнополярных источников постоянного тока.

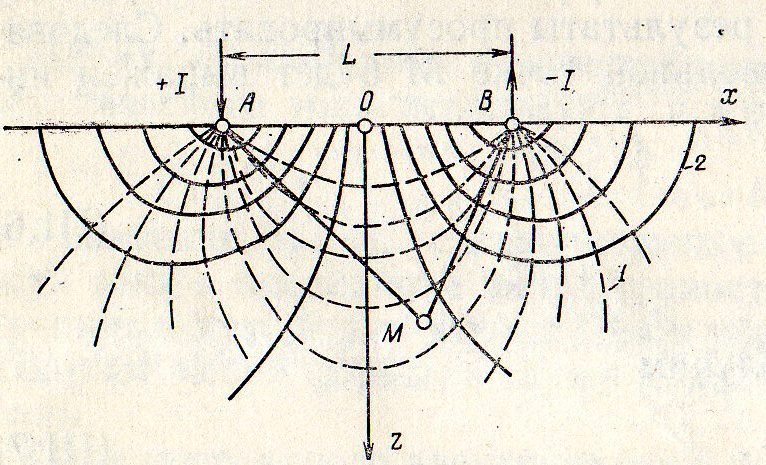

Рассмотрим поле 2-х точечных электродов, расположенных на дневной пов-ти в т-ках А и В и питаемых +I и –I. Силовые линии и эквипотенц-е поверхности нормального поля двух электродов:

Потенциал в некоторой т-ке М проводящей среды равен сумме потенциалов, созданных каждым из электродов в этой т-ке.

Где Uма- пот-л, созданный электродом А. и т.д. Если т-ка, в кот-й опред-ся пот-л, наход-ся на прямой х, то . Напряженность в т-ке хо пред-ся по Вертикальная ось, пересекающая ось х посередине интервала м/у А и В явл-ся пов-тью нулевого потенциала.Силовые линии ┴ к эквипот-м поверхностям.

3. Измерение уд эл сопротивления 4-х электродной установкой.

Для измерения уд эл сопротивления находят разность потенциалов м/у т-ками М и N, когда через питающие электроды пропускают ток соот-но +I и –I. .Пот-л в т-ке N Множитель зависит только от взаимного расположения измер-х и питающихоэлектродов: называется коэф-м 4-хэлектродной установки. Теперь =>

4. Понятие о кажущемся сопротивлении для неоднородной среды.

В условиях естественного залегания уд эл сопротивлдение ГП обычно изменяется в широких пределах как в вертикальном, так и в гориз-м направлениях. В случае неоднородных в эл отношении разрезов ф-ла не позволяет опр-ть истинное уд сопротивление пород, а дает некоторую расчетную величину, имеющую размерность уд сопротивления и называемую кажущимся уд эл сопротивлением: .Кажущееся сопротивление зависит от геометрических форм и удельного эл сопротивления отдельных слоев, составляющих изучаемую часть геологического разреза, оно опр-ся также соотношением между мощностью этих слоев и размерами измерительной установки и др.

5. Удельное и кажущееся эл-е сопротивления.

(2, 4) Уд эл сопротивление получаем в случае поля в однородной проводящей среде.

6. Распределение плотности тока с глубиной. Идея вэз.

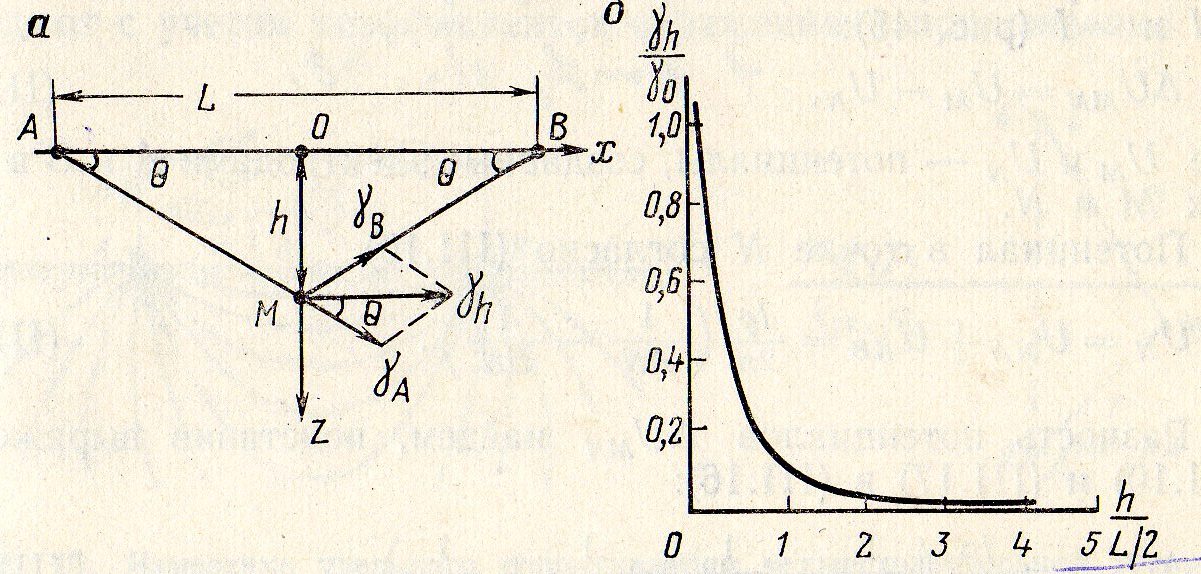

А-графич-е изображение векторов плотности тока,б-график изменения относительной плотности тока с глубиной.

Рассмотрим распределение плотности тока с глубиной вдоль вертикальной прямой, проходящей через центр питающего диполя АВ.В точке М, расположенной на глубине z=h, плотность тока Jh равна геометрической сумме плотностей тока JА и JВ, создаваемых каждым из питающих электродов. Из схемы векторов получаем, что . Плотность тока на дневной пов-ти в т=ке О, подставив в формулу h=0: Относительная плотность тока При увеличении расстояния м/у питающими электродами относ-я плотность тока возрастает. В этом заключается идея ВЭЗ.Т.о., увеличивая расстояния м/у питающими электродами АВ, можно повысить глубинность изучения разреза.

7. Вертикальное и дипольное эл-е зондирования.

ВЭЗ основано на измерении поля пост-готока 4-электродной установкой, в кот-й питающие А и В и измерительные М и N электроды расположены на одной прямой линии симметрично отн-но общего центра 0, называемого центром установки, при этом величина приемного диполя MN<<AB. В процессе выполнения полевых работ ВЭЗ последовательно увеличивают расстояние м/у центром установки и питающими электродами(т.е.АВ/2), это расстояние, называемое разносом установки ВЭЗ, опр-т глубину исследования. Т.о., в ВЭЗ изучается применение эл-х свойств разреза в верт-м направлении, т.е. по глубине, в данной т-ке зондирования.

При ДЭЗ измерения проводят с пом дипольной измерительной установки, кот-я состоит из 2-х пар сближенных электродов: питающих А и В и измерительных M и N. Центры питающего и измерительного диполей удалены друг от друга на расстояния, существенно превышающие их размеры. Расстояния м/у центрами диполей наз-ся разносом дипольной установки, величина которого определяет глубинность исследования ДЭЗ.
