Вопрос 42. Определение расстояний, недоступных д измерений лентой, рулеткой.

Если препятствие (река, обрыв, здание) делает расстояние недоступным для измерения лентой, то его измеряют косвенным методом.

Так, для определения недоступного расстояния d измеряют лентой длину базиса b и углы  и .

Из треугольника ABC находят

d = b sin  / sin( + ), где учтено, что sin  = sin (180) = sin ( + ).

Для контроля расстояние d определяют ещё раз из треугольника ABC₁ и при отсутствии недопустимых расхождений вычисляют среднее.

ПАРАЛЛАКТИЧЕСКИЙ МЕТОД ИЗМЕРЕНИЯ РАССТОЯНИЙ.

Этот способ основан на решение треугольника АВС, в котором для определения расстояния SC высокой точностью измеряют перпендикулярную измеряемой линии малую сторону l, называемую базисом, и противолежащий ей острый параллактический ей острый параллактический угол β Расстояние S вычисляют по формуле



параллактический треугольник

Измеряя расстояние этим способом, сразу получают горизонтальное проложение, поэтому введение поправок за наклон линии не требуется. Расстояния можно измерять только до 100м дальше очень б погрешность!!!

Вопрос 43. Тригонометрическое нивелирование

СУЩНОСТЬ – метод определения превышений путем измерения верт угла и расстояния. Используется при создании высотного обоснования топографических съемок, а также при опр-ии превышений и передаче высот на строительных площадках.

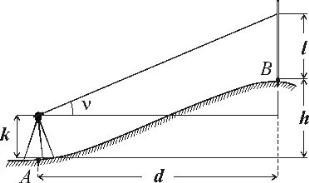

ВЫВОД ФОРМУЛЫ В точке А устанавливают теодолит, в точке В - рейку или веху известной высоты l. Измеряют угол наклона зрительной трубы ν теодолита при наведении ее на верх вехи или рейки. h=d +k – l

l –высота визирования, k - высота прибора.

Если расст-е АВ измерено нитяным дальномером, то гор расст-е =

D=Kncos²ν, где К – коэф-т дальномера n – отсчет по рейке.

Подставляя d в предыдущ ур-е h= – тахеометрическая формула для превышений.

ВОПРОС 44. ТЕОДОЛИТНАЯ (ГОР-Я) СЪЕМКА то есть съемка контуров местности. Съемка выполняется с помощью теодолита и мерных приборов: ленты, рулетки или дальномера. Применяется для составления крупномасштабных контурных планов (без изображения рельефа) внутриквартальной застройки городов, населенных пунктов в сельской местности, внутризаводских территорий, железнодорожных станций и узлов, при съемке подъездных путей к промышленным предприятиям, при создании городского и земельного кадастров. При съемке объектов разной ведомственной принадлежности имеются некоторые особенности, которые оговариваются в соответствующих инструкциях.

СОДЕРЖ-Е ПОЛЕВЫХ РАБОТ на каждой съемочной точке начинается составлением абриса.

Составление плана теодолитной съемки включает:

• Вычисление координат пунктов съемочной основы  вершин теодолитных ходов и точек, полученных засечками.

• Разбивку на планшете сетки прямоугольных координат и ее оцифровку в заданном масштабе.

• Нанесение на план пунктов съемочной основы.

• Нанесение на план точек контуров местных предметов. Вычерчивание контуров.

• Оформление плана в соответствии с указаниями руководства “Условные знаки”.

АБРИС схематический чертеж снимаемого участка местности. На абрисе в произвольном крупном масштабе показывают взаимное расположение пунктов съемочной сети и снимаемых объектов, сюда же по мере выполнения измерений заносят результаты обмеров капитальных строений и характеристики снимаемых объектов.

Съемку контуров выполняют следующими способами.

СПОСОБЫ ОПР-Я ПОЛОЖ-Я (-)К ВО ВРЕМЯ СЪЕМКИ

СПОСОБ ПРЯМОУГОЛЬНЫХ КООРДИНАТ применяют, в основном, для съемки четких контуров (здания, сооружения и пр.). Положение точек на местности определяется в системе координат, осью x в которой является сторона теодолитного хода (линия 1  2), а осью y - перпендикулярное направление. Расстояния измеряют рулеткой или лентой, положение оснований перпендикуляров находят с помощью экера. Здания и сооружения обмеряют.

СПОСОБ УГЛОВОЙ ЗАСЕЧКИ применяют при съемке объектов, до которых трудно или невозможно измерить расстояние. В этом случае для определения положения снимаемого объекта на пунктах съемочной основы 1 и 2 измеряют горизонтальных углы. При этом угол при засекаемой точке должен быть в пределах 30    150.

СПОСОБ ЛИНЕЙНОЙ ЗАСЕЧКИ заключается в том, что положение снимаемого объекта определяется измерением расстояний до него от точек, положение которых известно. Для удобства измерений расстояния выбирают такие, которые не превышают длины мерного прибора.

Способ полярных координат – для определения положения съемочного пикета измеряют горизонтальный угол и расстояние. Углы измеряют теодолитом, а расстояния  дальномером. Способ применяют для съемки объектов с нечеткими контурами (лес, луг, грунтовая дорога, урез воды и пр.).

Существуют и другие способы съемки, например, СПОСОБ СТВОРОВ, СПОСОБ ОБХОДА.

(Простейшим тахеометром является любой теодолит, снабженный нитяным дальномером).
