Вопрос 40. Светодальномер – прибор, измеряющий расстояние по t прохожд-я его свет-м сигналом

ОСНОВНЫЕ ЧАСТИ приёмопередатчик и отражатель. Приёмопередатчик излучает световой сигнал, принимает его после возвращения от отражателя, измеряет время t, прошедшее от излучения до приёма, и вычисляет расстояние

D = vt/2.

Здесь v – скорость света (при средних условиях v  299710 км/с).

Время t необходимо измерять с высокой точностью. Так, для точности в расстоянии 1 см время надо знать с ошибкой не более 10^-10 с.

КЛАССИФИКАЦИЯ ПРИЕМЕПЕРЕДАТЧИКОВ по способу определения времени.

ИМПУЛЬСНЫЕ

ФАЗОВЫЕ

ИМПУЛЬСНО-ФАЗОВЫЕ

ПО НАЗНАЧЕНИЮ

ДЛЯ ПОСТРОЕНИЯ ГОС ГЕОДЕЗ СЕТЕЙ

ДЛЯ ПРИКЛАДНОЙ ГЕОДЕЗИИ

ДЛЯ ТОПОГРАФИЧЕСКИХ СЪЕМОК

ТАКЖЕ: Существуют свет-ры использ-ие диффузное отражение сигнала и не требующие отражателя. Такой дальномер - "лазерная рулетка"Швейцарской фирмы. Прибор используют без штатива, с руки. Световой луч наводят на нужные объекты и на шкале читают расстояния до 200 м с точностью 1,5 мм.

КЛАССИФИКАЦИЯ ОТРАЖАТЕЛЕЙ

Пленочный отражатель – пленка 44 см. Дальность измерений с таким отражателем меньше, чем с призменным. Но зато его можно закрепить там, где не установить призменный,– приклеить на сооружение.

Для увеличения дальности измерений применяют многопризменные отражатели.

ПРИНЦИП ИЗМЕРЕНИЯ РАССТОЯНИЯ

В импульсном светодальномере лазерный источник излучения под воздействием генератора импульсов периодически посылает через объектив световой импульс. Одновременно переключатель запускает счётчик временных импульсов, поступающих от высокочастотного генератора. Световой импульс, отразившись от отражателя, поступает на преобразователь, который через переключатель останавливает счётчик. Через число импульсов, сосчитанное счётчиком получают искомое р-е. Для повыш-я точности измерения выполняются многократно и результаты осредняются . Измеренное расстояние высвечивается на табло. Его исправляют поправками за наклон, а также  за атмосферное давление, температуру и влажность воздуха, влияющие на скорость света.

Приемопередатчик может представлять отдельный прибор, насадку на теодолит или входить в состав электронного тахеометра

ТОЧНОСТЬ топографических светодальномеров 2 – 3 см, а применяемых в прикладной геодезии 2 – 3 мм.

Вопрос 41. Электронный тахеометр – прибор, объединяющий в себе электронный теодолит и микро-эвм.

НАЗНАЧЕНИЕ – светодальномер определяет расстояние до отражателя, теодолит выдает отсчеты по кругам гор и верт кругов, микроЭВМ решает простые геодез задачи, ответы высвечиваются на электр табло, сохраняется во внутр памяти прибора и на флеш-картах, с возможности занес в комп.

ОСНОВНЫЕ ЧАСТИ: как правило с 2х сторон 2 панели управления: дисплей и клавиатура для контроля вычислений и ввода инф-и.+ дистанц-й пульт(контроллер). Может иметь световой отражатель створа, облегч-й установку вех и отражателя.

ЗАДАЧИ, РЕШАЕМЫЕ С ПОМОЩЬЮ ТАХЕОМЕТРА

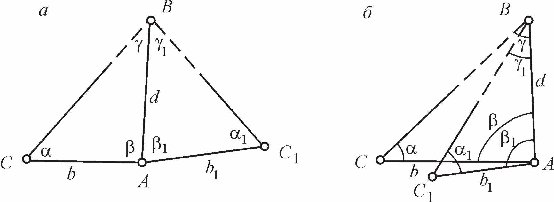

Определение расстояния до (-), её гор и верт угол, дирекц угол, гор проложение, превышения, высоты (-)к, приращения корд-т, вычис-е плоских и простр-х корд-т наблюд-х (-)к. Возможность вычисл-я корд-т по результатам засечек, вычисления расстояния до недоступной (-)и и корд-т недоступного объекта.Опр-е h недоступного объекта.
