12. Совмещенная характеристика ок и гт ( двухвальная схема).
Характеристикой ОК является связь между КПД ОК, приведенной частотой вращения ротора, приведенным расходом и степенью сжатия компрессора на режимах частичных нагрузок. Характеристика ОК является универсальной. Сплошные утолщенные кривые соответствуют постоянным приведенным частотам вращения ротора. Постоянному КПД соответствуют тонкие линии.
С увеличением частоты вращения ротора растет q – расход воздуха.
При этом степень сжатия равна номинальной, а приведенная частота вращения равна 1.
ОК
проектируют так, чтобы на номинальных
режимах работы КПД был максимальным. С
уменьшением расхода воздуха при
постоянной степени сжатия изменяются
углы натекания потока воздуха на лопатки.
При чрезмерном увеличении углов
натекания, поток отрывается от лопаток
и возникает его срыв, который захватывает
несколько лопаток. Зона срыва перемещается
по окружнос䉂и
рабочего колеса со скоростью 0.5 – 0.7
окружной скорости. При этом могут
происходить также полные срывы потока,
которые захватывают все лопатки, работа
компрессора становится неустойчивой.
Если для каждой к
определить q,
при котором рабочий компрессор становиться
неустойчивым, то на универсальной
характеристике можно построить кривую,
которая будет называться границей
помпажа. При
неустойчивом режиме работы в компрессоре
резко изменяется q
и P.
Эти изменения происходят переодически
и являются самоподдерживающимися
(автоколебательными). Автоколебательный
процесс в тракте ГТУ называется помпажом.
Работа в режиме помпажа недопустима,
так как может вызвать поломку лопаток
или другие последствия, которые могут
привести к аварии. Для того чтобы вывести
компрессор из помпажа необходимо
увеличить q.
Для этого предусмотрены противопомпажные
клапана в области средних степеней
осевого компрессора. Помимо противопомпажных
клапанов для предусмотрения помпажа
применяются поворотные лопатки, которые
устанавливаются перед первой ступенью
компрессора. Эти лопатки позволяют
изменить q
через ОК без срыва потока на рабочих
лопатках. В системе ГТУ ГТ следует
рассматривать как сеть, на которую
работает компрессор. Особенность такой
сети является то, что её сопротивление
меняется не только в связи с изменением
расхода рабочего тела, но также зависит
от температуры газа перед ГТ и в некоторой
степени от частоты вращения ротора ГТ.
Характеристика работы такой сети
определяется кривыми. Точкой пересечения
характеристик ОК и ГТ определяет
параметры совместной работы, при
приведенной частоте ОК и температурном
коэффициенте равном 1 режим является
номинальным, а при снижение температуры
перед ГТ, характеристика становится
более пологой. Точкам на более пологих
характеристиках ГТ соответствует
понижение давления перед ГТ и несколько
увеличенный приведенный расход воздуха.
При этих условиях происходит уменьшение
рабочего расширения газа в ГТ. Одновременно
уменьшается работа сжатия в ОК, но в
меньшей степени чем работа расширения
в ГТ. Так как последнее снижается не
только в связи с понижением степени
сжатия, но и в результате понижения
температуры в ГТ. При дальнейшем снижении
подачи топлива наступает момент когда
работа ГТ равна работе ОК. При этом
полезная работа ГТУ равна Нт – Нк
становится равной 0 и установка переходит
в режим холостого хода. Особенность ГТУ
выполнена по схеме с разрезным валом
заключается в том, что частота вращения
ТВД меняется практически независимо
от частоты вращения ТНД. Режим работы
турбокомпрессора ( ОК и ТВД ) в этой схеме
определяется одним параметром – подачей
топлива в КС. ТВД может влияние на ТНД
только через уменьшение расхода рабочего
тела и это влияние достаточно слабое.
Также характер нагрузки силовой турбины
( ТНД ) практически не оказывает влияние
на работу ТВД. Для такой схемы характерно
регулирование 2-го рода. Изменение
температуры перед ТВД, обусловленное
соблюдением баланса мощностей, при этом
будет не такое значительное как в
одновальном ГТУ при n=const.

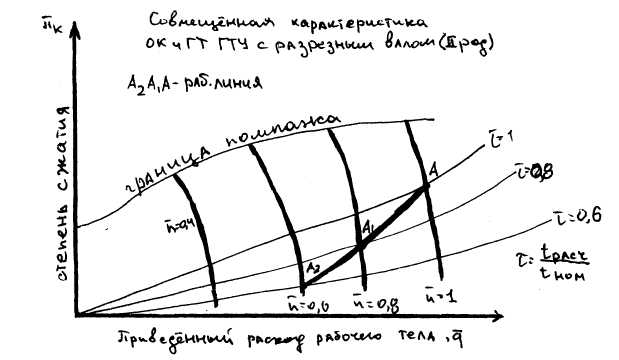

Режим с пониженной мощностью будет
характеризоваться точкой, при которой
степень сжатия, температура и расход
будут ниже. Рабочая линия ГТУ с разрезным
валом не совпадает с характеристикой
ОК. Вследствие одновременного снижения
значения температуры перед ГТУ степени
сжатия ОК, КПД ГТУ с разрезным валом на
частичных режимах будет иметь более
высокие значения.
