13. Топология сетей. Шина.

Ш ина она изображена на рис буква С обозначает сервер, буква К обозначает компьютер буква Т терминатор. Такую топологию часто называют линейной шиной. Это наиболее простая и наиболее распространенная. В ней используется 1 кабель этот кабель называется магистр вдоль магистра подключены все компьютеры в сети с такой топологией данные в виде электронных сигналов передаются всем компьютерам сети но принимает их только тот компьютер адрес которого совпадает с адресом получателя, адрес зашифрован в этом сигнале. В начальный момент времени передача может вести только один компьютер. Отсюда следует что производительность такой сети зависит от кол-ва компьютеров подключенных к шине. Чем больше компьютеров ожидающих передачу данных тем медленнее сеть. На быстродействие влияет также следующие параметры. Аппаратное обеспечение компьютеров Частота с которой компьютер передает данные. Тип работающих сетевых приложений. Тип сетевого кабеля. Расстояние между компьютерами сетями шина это пассивная топология: компьютеры только слушают передаваемые по сетям данные, но не перемещают их от отправителя к получателю. Выход 1 или несколько компьютеров из строя совершенно не сказывается на работе ту сетей электрические сигналы распространяются по всему кабелю от одного конца к другому. Сигналы достигшие конца кабеля могут отражать от них возникают наложение сигналов и как следствие их искажение и ослабление отсюда следует что сигнал достигший конца кабеля следует погасить, для гашения сигналов на концах кабеля установлен терминаторы. При разрыве кабеля или отсутствие терминатора функционирование сети прекращается(или др термин сеть падает).

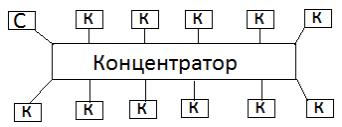

14. Топология сетей. Звезда.

П ри помощи топологии звезда все компьютеры с помощью сетевого кабеля подключаются к центральному устройству называемым по русски концентратором, сигналы от передающего компьютера поступает по всем остальным в настоящие время концентраторы стал одним из стандартных абонентов сети при топологии звезда он служит центральным узлом. Концентраторы делятся на активные и пассивные. Активные регенерируют и передают сигналы их также называют многопортовыми повторителями обычно они имеют от 8 до 12 портов для подключения компьютера активные концентраторы следует подключать. Пассивные они просто пропускают через себя сигнал не усиливают и не останавливая его и пассивный концентратор не надо подключать к пассивной сети. Недостатки это дополнительный расход кабеля и установка концентратора. Главное преимущество этой топологии перед шиной более высокая надежность. Выход из строя одного или нескольких компьютеров не влияют на работу сетей. Неприятности с кабелем не касаются лишь того компьютера к которому этот кабель присоединен. И тольок не исправность концентратора приводит к падению сети. Концентратор может играть роль фильтра информации поступающей от узлов в сеть и при необходимости блокировать запрещенный админом передачи.

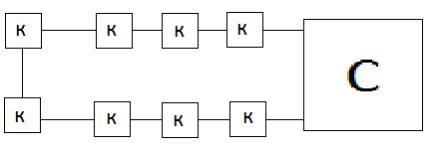

15. Топология сетей. Кольцо.

К омпьютеры подключены к кабелю замкнутым кольцом сигналом передается по кольцу в одном направлении и передают через каждый компьютер отличен от пассивной топологии шины здесь каждый компьютер выступает в роли повторителя то есть усиливает сигналы и передает их следующему компьютеру из этого следует что выход из строя хотя бы одного компьютера приводит к падению сети. Способ передачи по кольцу называется передача маркера. Маркер — это специальное последовательность бит передающих по сети, в каждой сети существенен только один маркер. Маркер передается по кольцу последовательно по одному кольцу другому до тех пор пока его не захватит тот компьютер который хочет передать данные. Передающий компьютер добавляет к маркеру данные и адрес получателя и отправляет его дальше по кольцу данные проходят через каждый компьютер пока не окажется у того чей адрес совпадает с адресом получателя. Затем принимающий компьютер посылает передающему сообщение в котором подтверждает факт приема. Получив подтверждение факт приема. Получив подтверждения передающий компьютер восстанавливает маркер и возвращает его в сеть. Скорость жвижения маркера сопоставима со скоростью света, так в кольце с диаметром 200м маркер может циркулировать около 500тысяч оборотов в минуту.
