Вопрос № 60

Количественное выражение величины износа, при которой работа инструмента должна быть прекращена, называется допустимым изно­сом инструмента. Для оценки допустимого износа инструмента могут быть использованы следующие параметры:

1) размеры площадок износа по задней поверхности;

2) глубина, ширина или другие параметры лунки износа по перед­ней поверхности;

3) объем или масса изношенного инструмента.

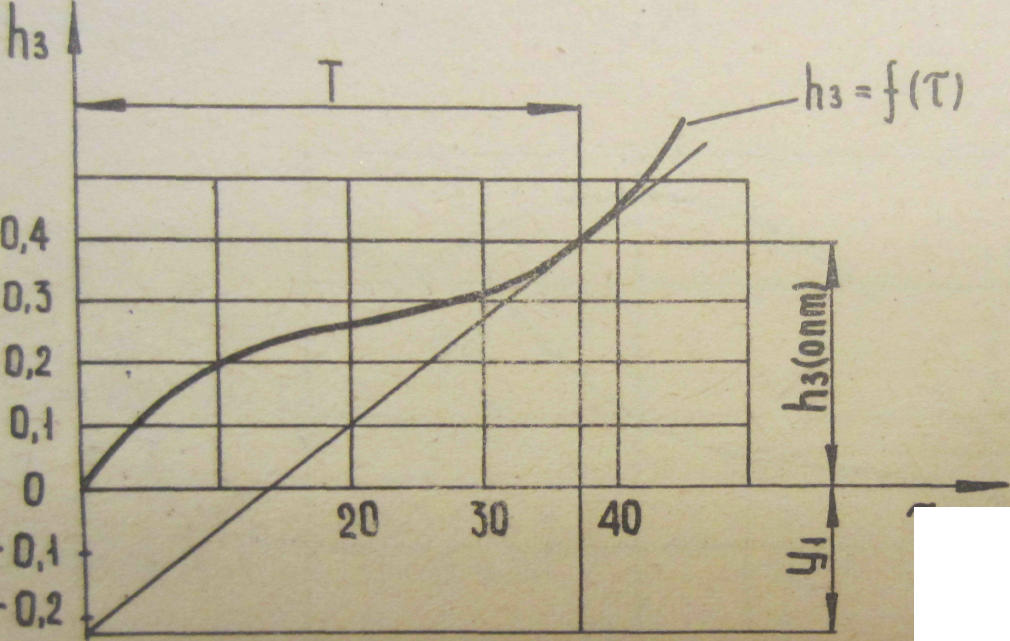

В прямоугольной системе координат строят гра­фик ,причем износ откладывают по оси ординат, а продол­жительность обработки — по оси абсцисс (рис. 6.12). Из начала ко­ординат по отрицательной оси ординат откладывают отрезок в принятом масштабе. Из конца его проводят прямую, касательную к графику . Координаты точки касания в масштабе коорди­натных осей определяют величину оптимального износа ,обес­печивающего наибольший срок службы инструмента.

Для определения величины допустимого износа, обеспечивающего достижение в процессе резания заданных значений точности обработки шероховатости поверхности, производительности процесса и себесто­имости обработки, необходимо иметь математические модели соотно­шений между их количественными оценками и износом инструмента.

Период работы режущего инструмента от начала резания до достижения принятой величины допустимого износа называется стойкостью инструмента Т. Стойкость инструмента является характеристикой режущей способности инструмента. Чем выше при про чих равных условиях значение стойкости, тем режущая способность инструмента выше. В соответствии с факторами, определяющими ве­личину допустимого износа, различают оптимальную стойкость инструмента, отвечающую наибольшему сроку его службы; размерную стойкость и другие.

Вопрос № 61

Размерным износом резца называют износ его режущей кромки, измеренный в направлении нормальном к обрабатываемой поверхности.

Размерный износ резца в процессе резания протекает неравномерно. В начальный момент резания происходит повышенный на­чальный износ. Далее наступает наиболее продолжительный период нормального износа, характеризующийся линейной зависимостью размер­ного, износа от пути резания. После достижения определенной величи­ны нормального износа наступает период интенсивного (катастрофического) износа, приводящего к разрушению реющего лезвия резца.

Период начального износа и его величина зависят в основном от качества заточки и доводки резца; при хорошей заточке и доводке резца период начального (повышенного) износа может быть минимальным и размерный износ на всем пути резания до периода катастрофи­ческого износа будет равномерным.

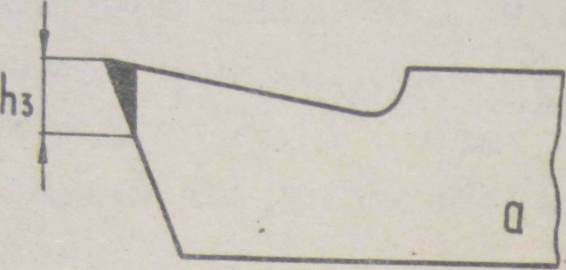

Изнашивание задней поверхности ведет к образованию на ней фаски (ленточки), форма которой определяется формой поверхности резания.

Так при точении поверхность фаски - радиусная, при строгании — плоская. Износ по задней грани появляется вследствие трения задней грани и обработанной поверхности. Изнашивание задней поверхности определяется шириной фаски . Этот вид износа преобладает при чистовой обработке.
