ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ

ГЕОЛОГО-ГЕОГРАФИЧЕСКИЙ ФАКУЛЬТЕТ

КАФЕДРА геологии нефти и газа

Лабораторная работа № 5 Магнитометрические исследования трасс подземных коммуникаций

Выполнил:

Студент 3 курса 7 группы

Ковнер Р.

Чумак С.

Проверил:

проф. Фоменко Н.Е.

г. Ростов-на-Дону

2012

Цель работы: решение обратной задачи магниторазведки, относящейся к изучению стальных трубопроводов.

Аппаратура и оборудование: переносной квантовый магнитометр ММ 60 М 1, , мерная лента, журнал полевых наблюдений, компьютер для обработки результатов измерений в лабораторных условиях.

Порядок проведения работы

  1. Сущность магнитометрических наблюдений.

  2. Проведение полевых наблюдений с переносным квантовым магнитометром ММ 60 М на площадке трассы водовода и теплосети.

  3. Компьютерная обработка результатов измерений, построение план - графиков.

  4. Качественная и количественная интерпретация полученных материалов.

1. Сущность магнитометрических наблюдений.

Стальные трубы, как изучаемые объекты, намагнитившись магнитным полем, создают вокруг себя и на поверхности земли аномальные поля, которые, складываясь с нормальным полем, деформируют его и создают общее суммарное магнитное поле. Измеряя специальными приборами - магнитометрами на поверхности земли отдельные элементы суммарного магнитного поля, а затем вычитая из них значения нормального поля, можно в чистом виде получить аномальное поле, связанное с целевым объектом. Анализируя это поле, можно сделать заключение о месте расположения, глубине залегания и магнитных характеристиках трубы.

Выбор методики магнитной съемки целиком определяется характеристиками целевого объекта и поставленной задачей. Магнитные наблюдения производят либо по профилю, либо по системе профилей, расположенных в пределах изучаемой площади. Для надежного обнаружения аномалий расстояние между профилями должно быть по крайней мере в 2 раза меньше протяженности исследуемой аномалии, а расстояние между точками на профиле в 2 раза меньше ширины аномалии. При детальных исследованиях шаг наблюдений сгущается от 3 до 5 раз. Таким образом, сеть наблюдений определяется ожидаемыми размерами аномалий. В свою очередь, ожидаемые размеры аномалий определяются исследователем, исходя из предварительной информации об объекте исследования: размеры объекта, глубина залегания, его магнитные свойства. На рис.1 приведен конкретный пример предварительной рекогносцировки магнитометрических исследований на участке проложения трубопровода.

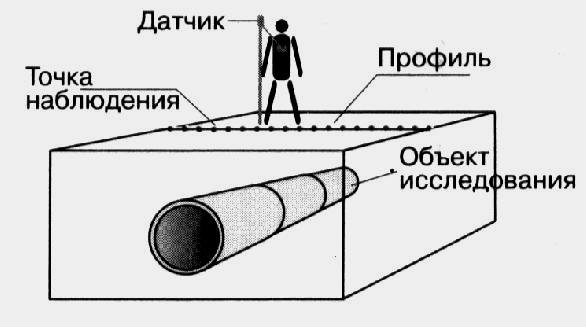

Рис. 1. Методика магнитной съемки при поиске трубопровода

Как следует из рисунка 1, профиль наблюдения должен располагаться перпендикулярно ожидаемому простиранию объекта (трубопровода).

Результат профильных измерений приведен на рис. 2. На графиках отчетливо прослеживается ось трубы по максимальным значениям наблюденного поля Т. Следовательно, можно выполнять производство магнитной съемки по системе профилей. Такая съемка называется площадной. Ее результаты позволяют изучить характер распределения магнитного поля в плане и выявить не только местоположение трубопровода, но и особенности магнитного поля, связанные с различными марками стали отдельных видов труб, разными способами их изготовления и др.

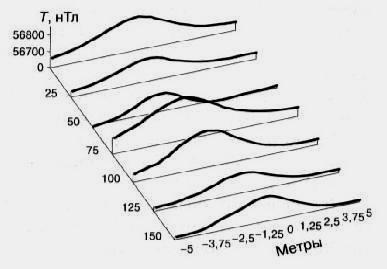

Рис. 2. Графики наблюденного магнитного поля над трубопроводом
