Глава 8

Продольное направление волокон материала на чертеже изобража­ют одной утолщенной стрелкой. Направление волны гофра у гофриро­ванного картона обозначают двумя стрелками из утолщенных линий.

В отличие от правил, регламентируемых ГОСТом для машиностро­ительного черчения, размерные линии не всегда выносят за пределы изображения раскроя тары. Часто размерная цепочка для лучшей на­глядности и обзора вносится в изобра-

жение раскроя.

Условные обозначения мест нанесе-

Рис. 8.4. Условные обозначения мест склеивания

ния клея на склеиваемые поверхности в виде сплошных полос, прерывистых полос или круглых пятен выполняют перекрестной штриховкой. Места скле­ивания обозначают также и поясни­тельной надписью, расположенной над выносной линией (рис. 8.4).

Для коробок и ящиков габаритны­ми размерами принято считать их внутренние размеры. Их определяют по развертке как расстояние между серединами биговочных канавок, ограничивающих соответствующую сторону. Буквенные обозначения длины, ширины и высоты, принятые в США, Европе и России, приве­дены в табл. 8.2. Следует отметить, что в ГОСТ 9142-90 длину, ширину и высоту тары обозначают такими же, как и в Европе, буквами, но толь­ко СЫЩХУ5УВ: /, Ь, к. Заглавными буквами Ь и В обозначают общую длину и ширину соответственно всей развертки. С целью исключения путаницы в дальнейшем будем пользоваться принятым в Европе обо­значением габаритных размеров: Ь, В, Н.

Таблица 8.2

Принятые в США и Европе буквенные обозначения габаритных размеров тары из картона и гофрокартона [29,78,81,105]

Габаритный размер тары

США

Европа

ГОСТ 9142-90

Длина

1 (Ьспфп)

1 аапзе)

/

Ширина

ичмскЬ)

#(Вг(лСе)

Ъ

Высота | й фсрсЬ)

Я(НоЬс)

к

Объемные трехмерные изображения коробок или ящиков можно выполнять в изометрической и диметрической проекциях.

Изображения в изометрической проекции имеют одинаковый мас­штаб длины, ширины и высоты: Ь:В:Н = а:Ь:с = 1:1:1 (рис. 8.5).

Конструирование тары из картона и гофрокартона 277

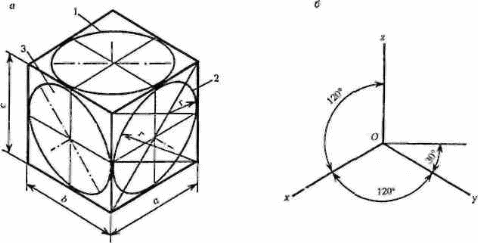

Рис. 8.5. Изображение куба и кругов (а) и положение осей (б)

в изометрической проекции

Длина и ширина составляют с горизонталью угол 30° (рис. 8.6). Ок­ружности изображают эллипсами, большая ось которых равна 1,22 ди­аметра окружности, а малая ось равна 0,7 этого диаметра.

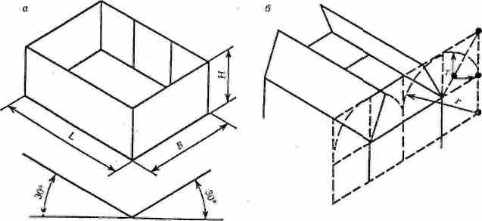

Рис. 8.6. Изображение коробки (а) и закрывающихся клапанов ящика (5)

в изометрической проекции

Диметрические проекции применяют чаще из-за более натурально­го изображения коробок и ящиков. Масштаб изображения в диметри-ческой проекции неодинаков: х.у\г = 1:0,5:1. Размеры сторон вдоль оси Оу сокращены вдвое. Размер большой оси всех эллипсов 1,2 яЗ (рис. 8.7) составляет 1,06 изображаемой окружности.
