Глава 8

_{р V}

₁₄

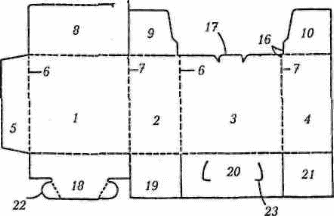

^{Рис. 8.21. Основные элементы развертки складных коробок}

Верхние боковые клапаны 9и 10 совместно с верхней стороной 8 и верхним лицевым клапаном 13 образуют крышку коробки. Крышка может быть приклеенной или многократно открывающейся с фиксаци­ей разнообразными замковыми затворами. Замки выполняются преиму­щественно на верхнем лицевом клапане 11 в виде вырезов 12, прорезей 13. В них входят и выполняют роль затворов либо верхние боковые кла-паны^и 10, либо язычки 17 на задней стороне ^.Повышают прочность и надежность замков плечи 15 верхнего лицевого клапана. Для удоб­ства сборки крышки верхний лицевой клапан 11 имеет конусную за-ходную часть 14, а в основании верхних боковых клапанов 9н10 выре­заны специальные компенсаторы 16. Если изготовление складной ко­робки завершается процессом склеивания продольного шва по склеи­ваемому клапану 5, то складывание (фальцовку) коробки осуществля­ют по двум линиям биговки 7 или 6.

Различные геометрические формы главных и вспомогательных эле­ментов определяют многообразие конструкций складных коробок. Не­которые популярные в США развертки складных коробок приведены на рис. 8.22.

Затворные клапаны дна и крышки могут иметь различную конст­рукцию, соединяться встык, внахлестку, замками-затворами, приклеи­ванием. По размерам клапаны могут быть разновеликими, одинаковы­ми или с одним удлиненным наружным клапаном. Дно и крышка могут формироваться из трех или четырех клапанов (рис. 8.23).

Верхняя (см. поз. 8 рис. 8.21) и нижняя панели затворных клапанов могут начинаться либо от разноименных сторон (лицевой и задней, поз.

^{Конструирование тары из картона и гофрокартона}

303

г-	[ * 1 ■ 1 1 • 1 »	1 ! 1 1 ( 1 ! : 1	1 1 ! 1 1 1 ) !	1 1 1 1 *

Рис. 8.22. Некоторые виды разверток складных коробок США:

1 — обратное сворачивание; 2 — складное дно; 3 — стиль аэроплана;

4 — прямое сворачивание; 5 — со склеиваемым дном; в — скобяное дно;

7 — с замками типа «конверт»; 8 — с язычками для склеивания дна и крышки;

9 — стиль «взломщика»; 10 — со склеиваемым дном и открывающейся крышкой;

11 — с отрывным верхом; 12 — для мороженого

1 и 6 рис. 8.22, а), либо от какой-то одной стороны (поз. 3_У 4 рис. 8.22, а). Первый вариант экономически более выгодный, поскольку при пози­ционировании индивидуальных разверток на листе выбранного фор­мата картона позволяет получить максимальный коэффициент исполь­зования материала. Но этот фактор не всегда имеет решающее значе
