19, Используемая при измерениях гк аппаратура.

Основным типом скважинного прибора стандартной радиометрии в настоящее время является двухканальный радиометр со сцинтилляционным счетчиками ДРСТ-3.

В качестве наземного пульта применяется универсальная панель радиометрии ИПРКУ-А.

Основной элемент ДРСТ – счетчик излучения.

Может быть :

1) газоразрядный счетчик Гейгера-Мюллера

2)сцинтилляционный детектор

Регистрируемым параметром явл-ся инт-ть гамма поля Jγ

- в открытом стволе добавляется -если ствол закрытый

Основные параметры - интенсивность породы, инт-ть фона радиометра, инт-ть бур. р-ра. инт-ть цементного камня и кольца – изменяются в нешироких пределах.

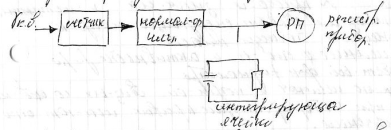

Основными мешающими факторами явл-ся инт-ть зоны проникновения и инт-ть глинистой корки. В общем случае регистрируемая инт-ть прямопорцианальна радиоактивности горных пород. Радиоктивный распад носит случайный параметр, нельзя предсказать сколько гамма квантов попадет на индикатор за определенное кол-во времени. Для того чтобы стабилизировать показания γ метода напротив пласта регистрируют не кол-во γ квантов, а скорость счета υ – среднее кол-во импульсов за определенный промежуток времени, поэтому регистрируемым параметром явл-ся инт-ть γ излучения и еден. измерения имп/мин. Регистрация проходит по след. схеме

γ квант попав на счетчик взаим-т с его веществов, в зависимости от энергии γ кВ. может быть фотоэффект, комптон-эффект, образование пары. В любом этом случае появл-ся свободные электроны. те импулься эл. тока.

На выходе из счетчика эти импульсы могут быть всевозможной величины, с целью упорядочивания импульса в цепь регистрации включен нормализатор. Его назначение – сформировать хаотические по величине и форме импульсы со счетчика в импульсы определенной величины. С этой целью включают в цепь регистрирующие интегрирующие ячейки – ее назначение суммировать импульсы за определенный промежуток времени
