Вопрос №60. Принцип работы цифровой коммутационной станции

Станция состоит из устройства коммутации (УК) и объединительной платы. Устройство коммутации является базовым коммутационным модулем, который состоит из центрального процессорного блока (блок коммутации и управления БКУ), источника вторичного электропитания, совмещенного с генератором вызывного тока (блок ИПГТ), многочастотного приемника/генератора (блок БЧП) и набора блоков, реализующих линейные окончания. Объединительная плата является пассивной кросс-платой. Она предназначена для функционального объединения блоков в устройстве коммутации.

Станция обеспечивает несколько видов связи: диспетчерскую, межстанционную, перегонную и др. Конструктивно СК-300Д представляет собой «кассету», которая устанавливается в металлический шкаф. В этой «кассете» размещаются необходимые блоки. Их функциональное назначение и количество определяют работу станции.

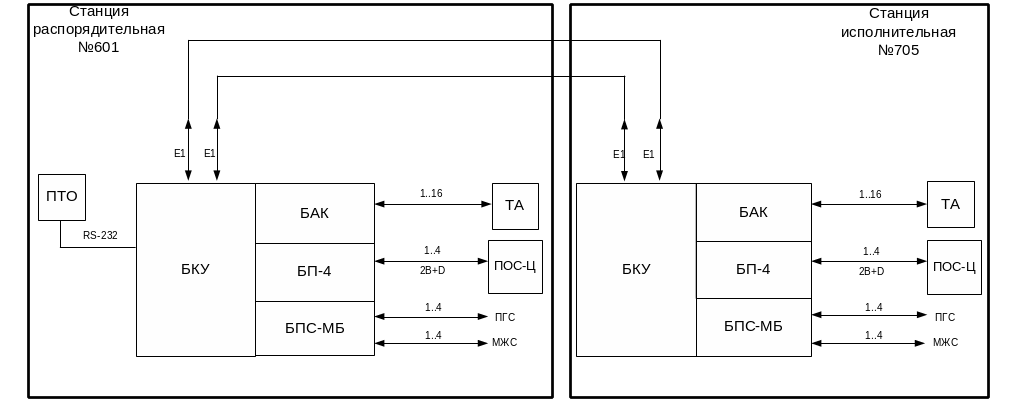

Схема соединений блоков коммутационной станции СК-300Д в лаборатории

Блок абонентских комплектов (БАК) – предназначен для подключения 16 аналоговых абонентских линий. Осуществляет аналого-цифровое и цифро-аналоговое преобразование речевого сигнала, поддерживает интерфейс С_ЦБА. Интерфейс С_ЦБА – аналоговый двухпроводный активный ЦБ – предназначен для подключения линий ТА с номеронабирателями, прямых телефонов и линий перегонной связи (ПГС).

Блок коммутации, управления, синхронизации и контроля (БКУ) – основной блок станции СК-300Д. Он выполняет функции управления, синхронизации, контроля и коммутации.

Блок подключения пультов оперативной связи (ПОС) БП-4 – позволяет подключить 4 цифровых ПОС-Ц. С помощью блока имеется возможность организации конференц-связи на 64 каналах.

Блок для организации перегонной и межстанционной связей (БПС-МБ) – предназначен для подключения четырех двухпроводных соединительных линий перегонной связи и четырех двухпроводных соединительных линий с питанием от местной батареи. Блок обеспечивает межстанционную связь.

Блок частотных приемопередатчиков (БЧП) – обеспечивает прием и обработку цифровых сигналов частотной сигнализации, поступающих по временным каналам, генерацию частот в выходные ИКМ-тракты, прием и обработку аварийных сигналов и др.

Вопрос №70. Модуляторы и демодуляторы, преобразователи частот

Использование тока высокой частоты для передачи информации возможно только при управлении им. Управление синусоидальным током i= cos( t+ ) сводится к изменению в соответствии с передаваемым сигналом одного из трех параметров: амплитуды , частоты или фазы . При воздействии управляющим сигналом на амплитуду получим амплитудную модуляцию (АМ), частоту- частотную (ЧМ) и фазу – фазовую (ФМ).

Модулятор - устройство, осуществляющее модуляцию — управление параметрами высокочастотного электромагнитного переносчика информации в соответствии с электрическими сигналами передаваемого сообщения. Является составной частью главным образом передающих устройств электросвязи и радиовещания. Переносчиком информации обычно служат гармонические колебания или волны с частотой (называемой несущей или поднесущей) ~ 104—1015 гц.

Демодулятор - электронный узел устройств, отделяющий полезный (модулирующий) сигнал от несущей составляющей. Важной функцией демодулятора цифрового сигнала является восстановление тактовой частоты передаваемого потока символов.

Преобразователь частоты — радиоэлектронное устройство для преобразования электрического (электромагнитного) сигнала путём переноса его спектра на некоторый интервал по оси частот. Функционально преобразователь частоты включает в себя три составные части — гетеродин, смеситель и выходной полосовой фильтр. Гетеродин представляет собой генератор сигнала синусоидальной формы, настраеваемый, либо с фиксированной частотой. Смеситель — основная часть преобразователя, нелинейное электронное устройство, в котором происходит образование нужного спектра. Принцип действия смесителя состоит в том, в результате нелинейных процессов образуются комбинационные гармоники, частоты которых равны разностям или суммам частот гармоник входных сигналов, либо частот кратных частотам исходных гармоник. Амплитуды полученных комбинационных гармоник пропорциональны амплитудам исходных, таким образом, каждый из наборов комбинационных гармоник эквивалентен спектру входного сигнала, сдвинутому по частоте.
