29.Полевые методы определения параметров механических свойств грунтов.

В тех случаях, когда сложно или невозможно отобрать образцы грунта ненарушенной структуры для определения деформационных и прочностных характеристик используют полевые методы испытаний.

Испытания пробной статической нагрузкой для определения модуля деформации грунтов проводятся в шурфах инвентарными жесткими штампами. Модуль деформации определяется по формуле: , где

- коэффициент, зависящий от формы жесткого штампа; - ширина или диаметр штампа; - коэффициент Пуассона; - давление и осадка штампа в пределах линейной зависимости кривой на рис. 2.1.б.

Статическое зондирование заключается в медленном задавливании в грунт стандартного зонда. Механические и прочностные характеристики определяются по величине удельного сопротивления погружению зонда .

Динамическое зондирование производится путем забивки в грунт зонда из колонки штанг с коническим наконечником. Основой для определения механических параметров грунта является показатель зондирования - число ударов, необходимых для погружения зонда на 10 см.

Штамповые испытания заключаются в том, что штамп - круглая плита - устанавливается на дно котлована на предварительно зачищенную и разровненную поверхность грунта, после чего загружается ступенями нагрузки. Последующая ступень нагрузки прикладывается после затухания осадки от предыдущей ступени. По линейному участку зависимости осадки , см, от нагрузки , МПа, устанавливается модуль деформации

Прессиометр представляет собой закрытый цилиндр с резиновой боковой поверхностью в который подается давление Р и измеряется увеличение диаметра цилиндра Dp По отношению Dp/Dd/ устанавливается по линейному участку диаграммы величина модуля деформацииE0. В обычных случаях для вычисления E0 нужно знать коэффициент Пуассона грунта. Мы получаем при этом испытании модуль деформации в горизонтальном, а не в вертикальном направлении, в то время как в грунтах, являющихся природными образованиями, деформируемость в горизонтальном и вертикальном направлениях может быть разной (проявляется анизотропия).

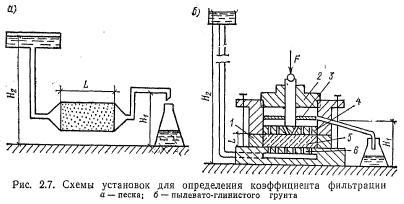

30.Определение коэф фильтрации с помощью трубки

Д ля хорошо фильтрующих грунтов kfопределяют с помощью прибора, состоящего из трубы длиной L, заполненной грунтом, и двух трубок — подводящей и отводящей воду. При разности напоров H2—Н1 вода будет фильтроваться под действием градиента i, вычисляемого по формуле. Определив объем воды в колбе V, профильтровавшейся за время t, можно найти

kf=V/Ait, где А — площадь поперечного сечения образца ,V- установившийся объем воды, kf - опред –ся при условии установившейся фильтрации

При пылевато-глинистых грунтах для определения коэффициента фильтрации приходится создавать большой напор.

31.Определение коэф фильтрации методом Нестерова

Q- установившийся расход(м3/сут); А-площадь фильтрации,

1 - рабочее кольцо,2- доп. кольцо, 3 – измерительный сосуд

32 Распределение напряжений в случае пространственной задачи от действия одной силы.

Р ешение задачи о действии вертикальной сосредоточенной силы, приложенной к поверхности упругого полупространства полученное в 1885 г. Ж. Буссинеском, позволяет определить все компоненты напряжений и деформаций в любой точке полупространства от действия силы (рис. 3.4.а).

Наибольшее перемещение получит точка, р расположенная на оси z , т.е. при β=0. С увеличением

угла β перемещения по направлению радиуса R

уменьшаются , и в случае β=90 град будут равны нулю.

Приняв как постулат, что прямо пропорционально cosB и обратно R² можно записать зависимость: где А – коэф, опред. из условий равновесия.

Тогда можно записать: => получим ф-лу Буссинеска:

. Это общая формула векторного напряжения в любой точке пространства сосредоточенной нагрузки в однородных грунтах.

В практике для расчета вертикальных сжимающих напряжений используется формула: , где К опред по ф-ле:

33. Распределение напряжения в случае пространственной задачи от действия нескольких сосредоточенных сил.

Если к поверхности изотропного линейно-деформируемого полупространства приложено несколько сил (F1, F2, F3), то при прямой пропорциональности между напряжениями и деформациями можно использовать принцип суперпозиции и найти значение σz в любой точке М простым суммированием: . Значение коэффициентаk определяют по таблицам в зависимости от отношений r1/z, r2/z,..., rn/z.

34.Определение сжимающих напряжений способом элементарного суммирования.

В случае действия распределенной по части поверхности грунта нагр. Произвольной интенсиности напряжения можно опред. По формуле используя принцип суперпозиции. Область загружения делится на ряд элементов, распределенная нагрузка на кот-ых замен. Равнодействующими силами в центрах их тяжести.

35 Определение сжимающих напряжений по методу угловых точек.

!!!!Дальше вместо К ПИШИТЕ ( АЛЬФА) и умножайте все на ¼!!!!!!

4-й Случай

36. Определение напряжений в случае плоской задачи.

Плоская задача – это такой случай распределения напряжений, когда напряжения в одной плоскости одинаковые (или равны 0), а в другой плоскости распределены по какому-то закону.

( правый вопрос, левый)

угол видимости.

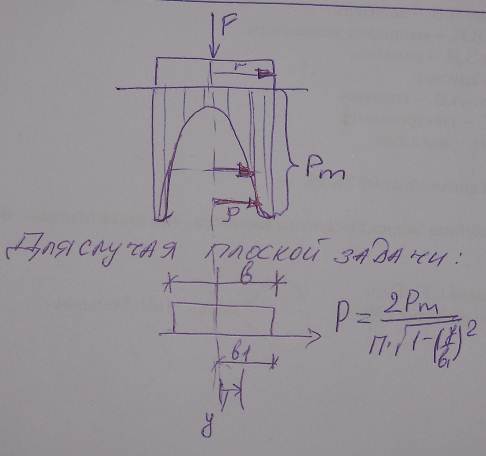

37 Распределение контактных давлений под подошвой фундамента (контактная задача): действительные, теоретические, расчетные.

Это задача напрямую связана с расчетом прочности и деформаций тела ф-та различной теоретич, действительной и расчетной схемы распределения напряжения по подошве ф-та.

- Теоретическое распределение – В основу решения контактной задачи положены выражения для определения контактных деформаций в соответствии с решением Буссинеско:

; ;

Реактивное давление грунта вычисляется:
